AM 630

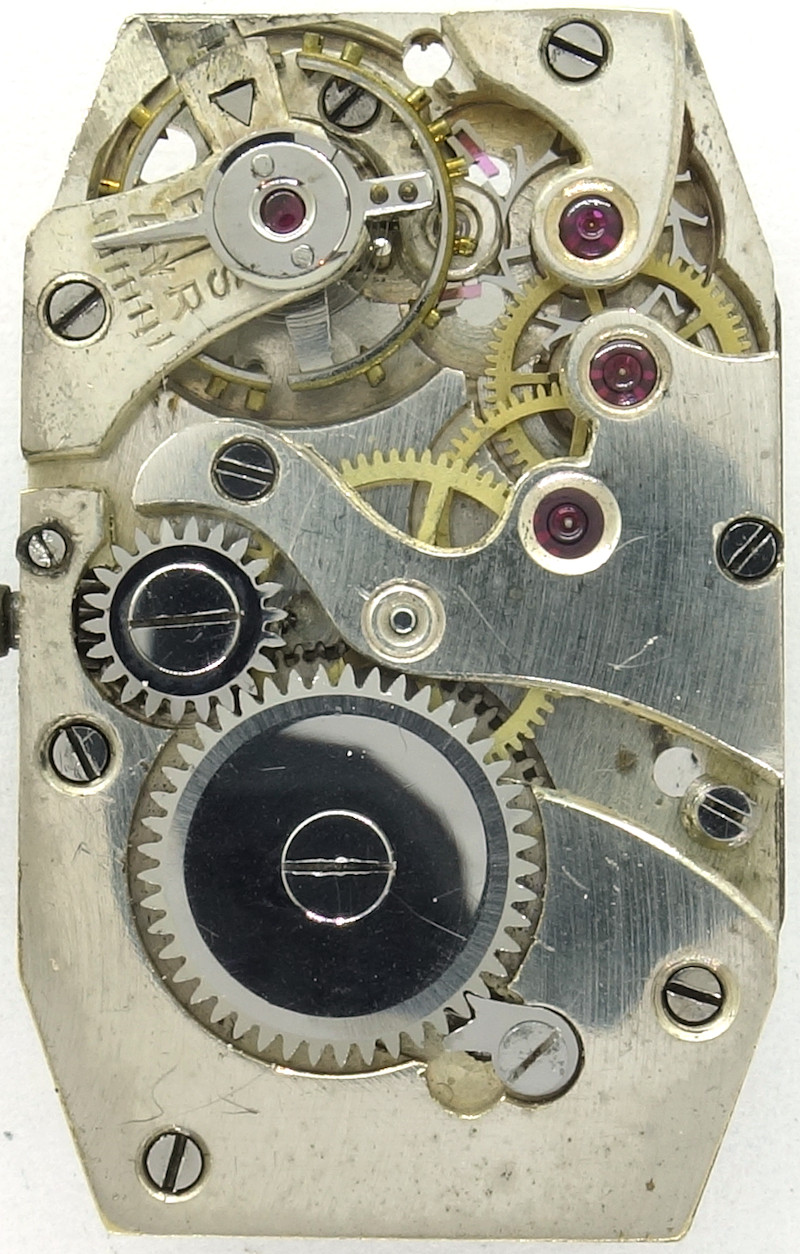

Beschreibung

Von AM ist man hauptsächlich runde Werke gewohnt, insofern ist das 6 3/4 linige Formwerk AM 630 eine kleine Besonderheit. Es besticht vor allem durch seine kunstvoll geschwungene Räderwerksbrücke.

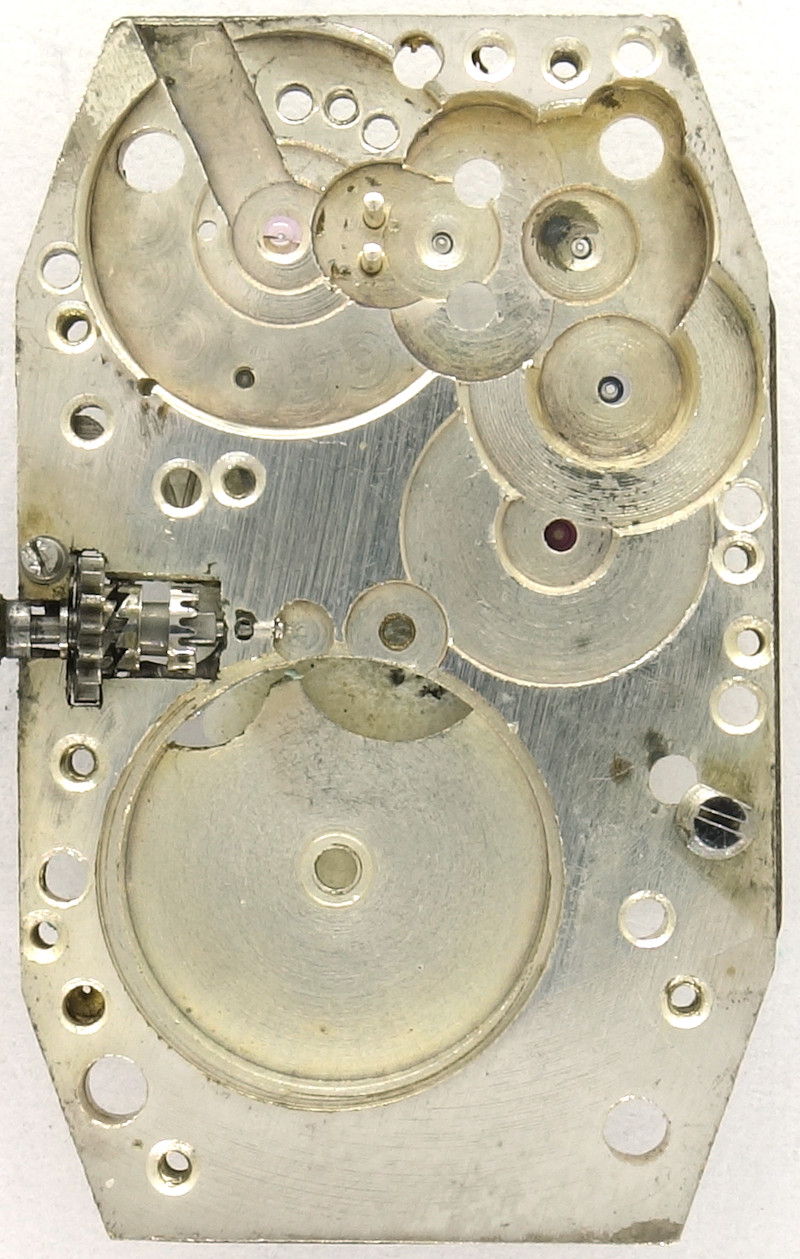

AM 630: Grundplatine

Grundplatine

Die Grundplatine zeigt bei genauerer Betrachtung, dass auch hier alle wichtigen Lager mit Steinen ausgestattet sind. Kurioserweise sind die zifferblattseitigen, also beim Öffnen des Bodens nicht sichtbaren Lager der Unruh, des Ankers, des Sekunden- und Kleinbodenrads mit durchsichtigen Steinen ausgestattet.

Was auch gut zu erkennen ist, ist die Platzverschwendung durch das relativ kleine Federhaus. Hier wäre deutlich mehr Platz gewesen, warum er nicht genutzt wurde, ist nicht bekannt.

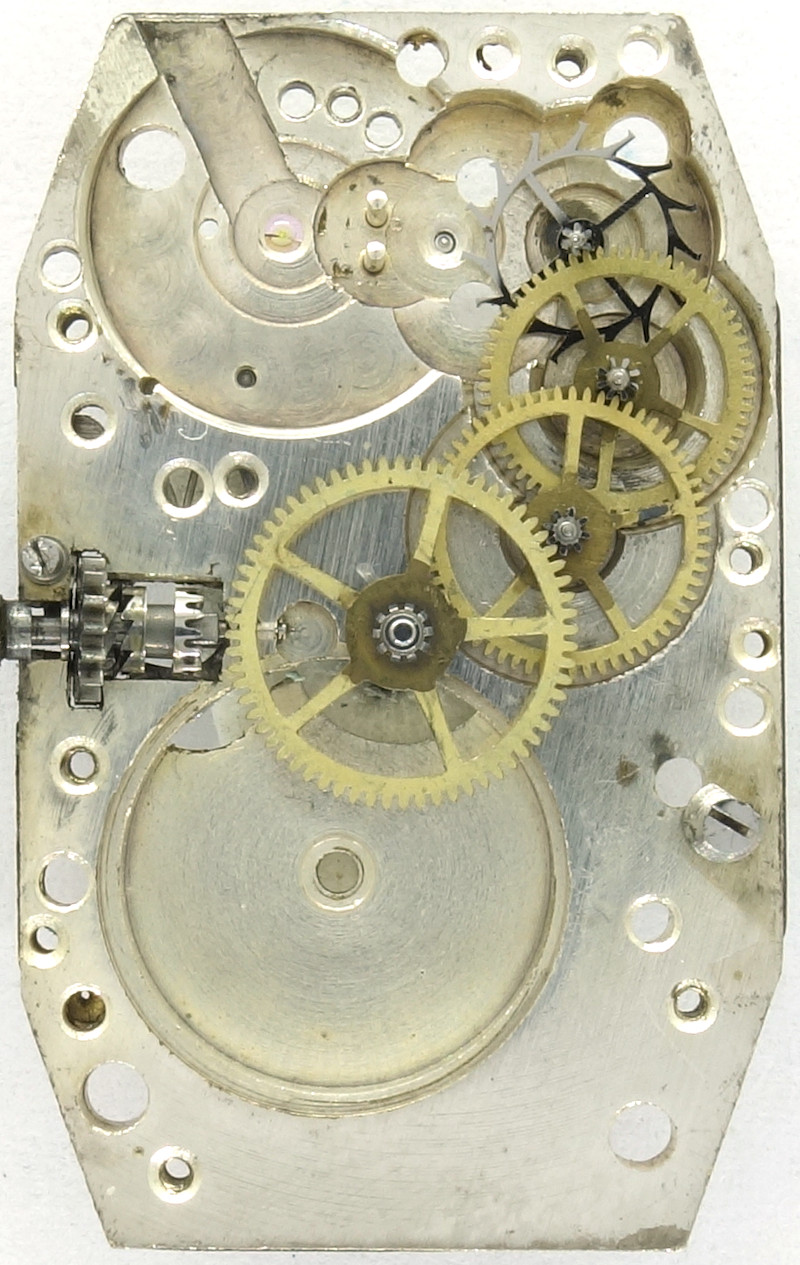

AM 630: Räderwerk

Räderwerk

Das Räderwerk folgt dem gewohnten Standard Federhaus - zentrales Minutenrad - Kleinbodenrad - Sekundenrad - Ankerrad.

Als Hemmung kommt eine schweizer Palettenankerhemmung zum Einsatz.

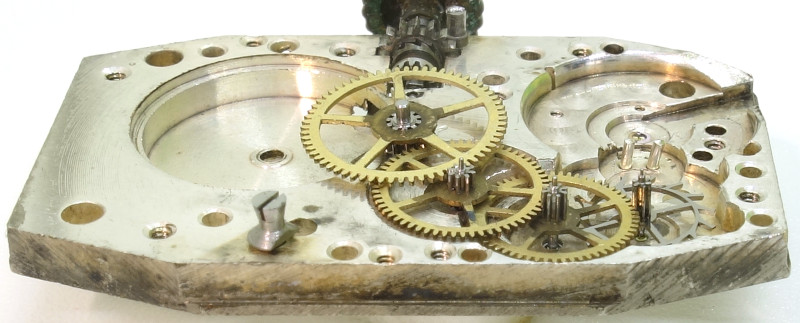

AM 630: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Als Unruh dieses noch in den 1920er Jahren auf den Markt gekommenen Werks wird eine Bimetall-Schraubenunruh mit geschlitztem Reif verwendet.

Eine Stoßsicherung gibt es natürlich nicht, und die Schlagzahl beträgt die damals üblichen 18000 Halbschwingungen pro Stunde, die über einen langen Rückerzeiger justiert werden können.

AM 630: AM 630: Zifferblattseite

AM 630: Zifferblattseite

Natürlich nutzt das AM 630 einen Kupplungsaufzug; die Winkelhebelfeder des vorgestellten Exemplars ist leider gebrochen, ebenso wie (allerdings auf den Fotos nicht sichtbar) der Lagerstein der Unruh.

Im Labor

Das Werk kam ohne Gehäuse ins Labor und bekam einen einfachen Service spendiert.

Zeitwaagen-Ergebnis

Die Gangwerte deuten trotz einfachem Service darauf hin, dass das Werk ziemlich am Ende ist, vor allem der gebrochene zifferblattseitige Lagerstein der Unruh macht einen genaueren Gang unmöglich. Auf eine genauere Justage wurde deswegen auch verzichtet.

horizontale Lagen
Zifferblatt oben +80 s/Tag 187° 4,4ms
Zifferblatt unten +136 s/Tag 222° 4,2ms
vertikale Lagen
Krone rechts (12 oben) +160 s/Tag 193° 3,9ms
Krone oben (3 oben) +100 s/Tag 231° 3,4ms
Krone links (6 oben) +-0 s/Tag 202° 4,6ms
Krone unten (9 oben) +80 s/Tag 216° 4,9ms

Technische Daten

Hersteller:AM
Kaliber:630
Basiskaliber:AM 630
Größe:6 3/4''' (gemessen: 15,0 x 24,5mm)
Halbschwingungen pro Stunde:18000
Hemmung:Anker
Unruh-Ausführungen: Bimetall-Schraubenunruh (zweischenklig)
Stoßsicherung(en): keine
Unruhlagerung / Richtung Spirale:Uhrzeigersinn
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Rückerzeiger mit langem Arm
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad)
  • Sekundenrad, Kleinbodenrad, Minutenrad
  • Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:2 Loch/Löcher
Befestigung Winkelhebel:geschraubt
Referenzen: Ebauches: 1928
Inventarnummer:23007

Anwendungsgalerie

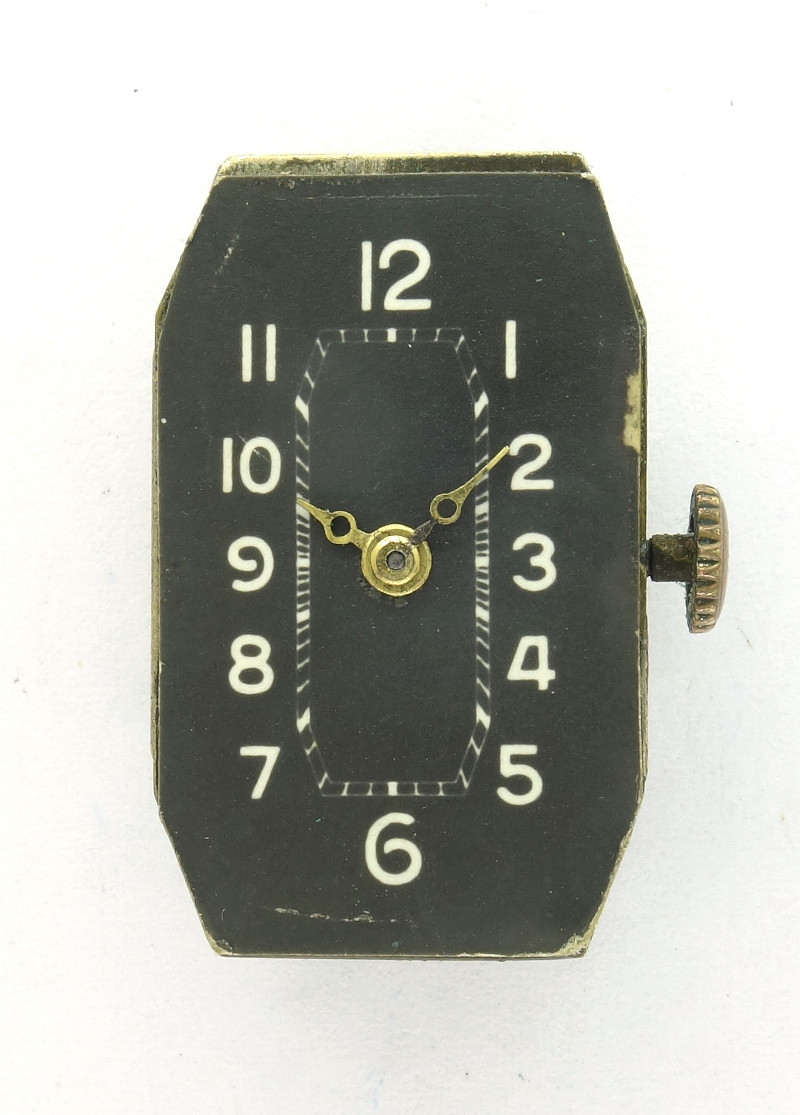

AM 630: anonyme Damenuhr  (Gehäuse fehlt)

anonyme Damenuhr (Gehäuse fehlt)

Dieses Werk ist eine Spende von Rolf an das Uhrwerksarchiv. Ganz herzlichen Dank für die tolle Unterstützung!
