AS 1294
Beschreibung
Wenn man das AS 1287 von 10 1/2 auf 11 1/2 Linien Durchmesser vergrößert, kommt das Kaliber AS 1294 heraus, ein Handaufzugswerk aus der Schweiz, das in den USA von Benrus unter deren eigenen Kaliberbezeichnung Benrus DH22 verbaut wurde.

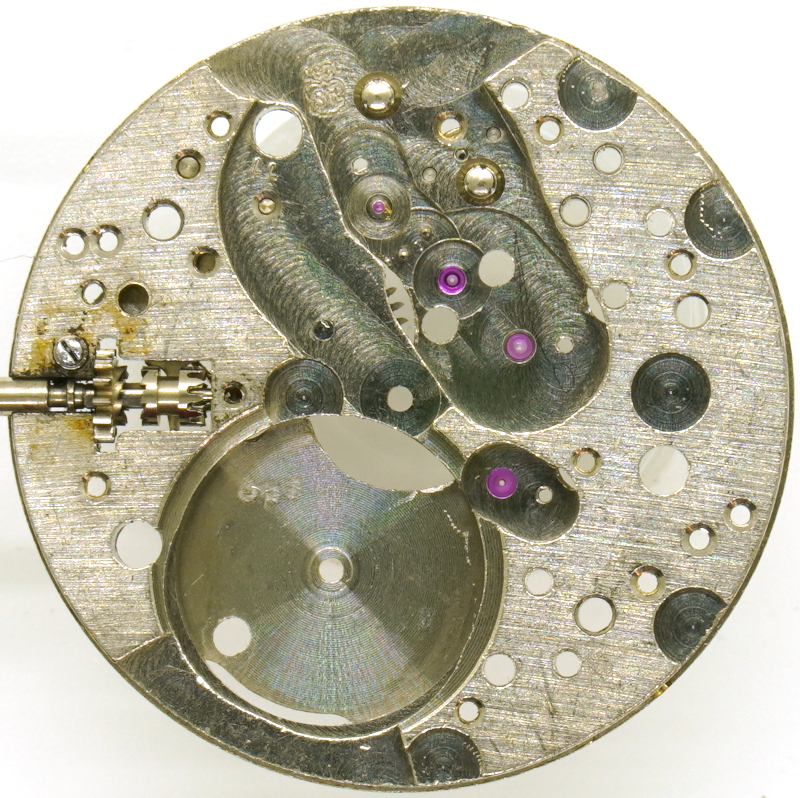

Grundplatine
Unschwer zu erkennen ist, dass dieses Palettenankerwerk ordentlich verarbeitet ist - alle wichtigen Lager sind mit synthetischen Rubinen ausgestattet.

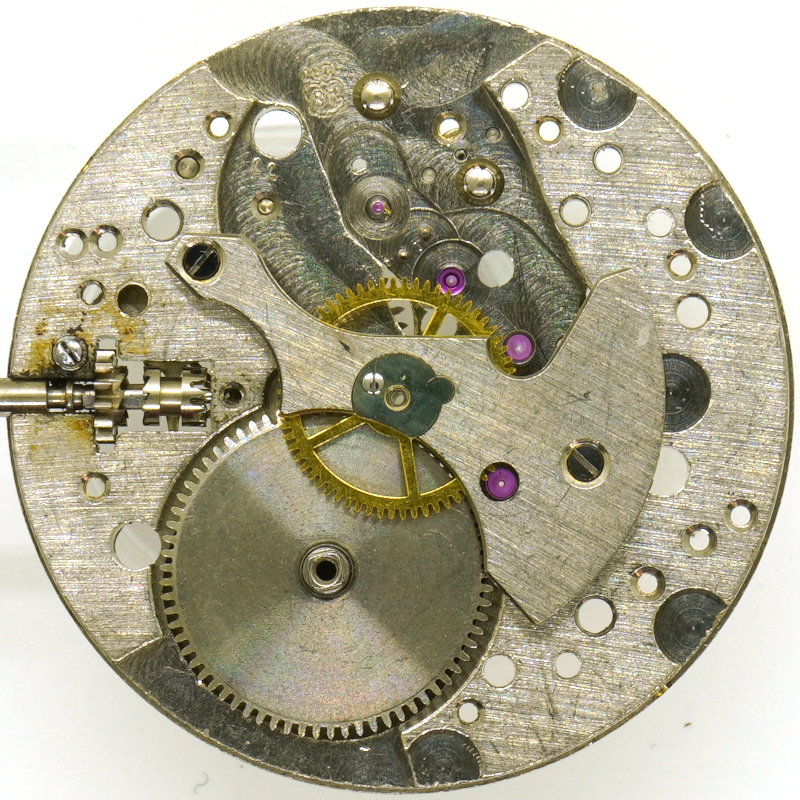

Grundplatine mit Minutenrad
Der Räderwerksaufbau spiegelt den seinerzeitigen Stand, 1940er/1950er Jahre wieder, erkennbar daran, dass ein zentrales, vom Federhaus direkt angetriebenes Minutenrad zum Einsatz kommt, das unter einer eigenen Brücke gelagert ist.

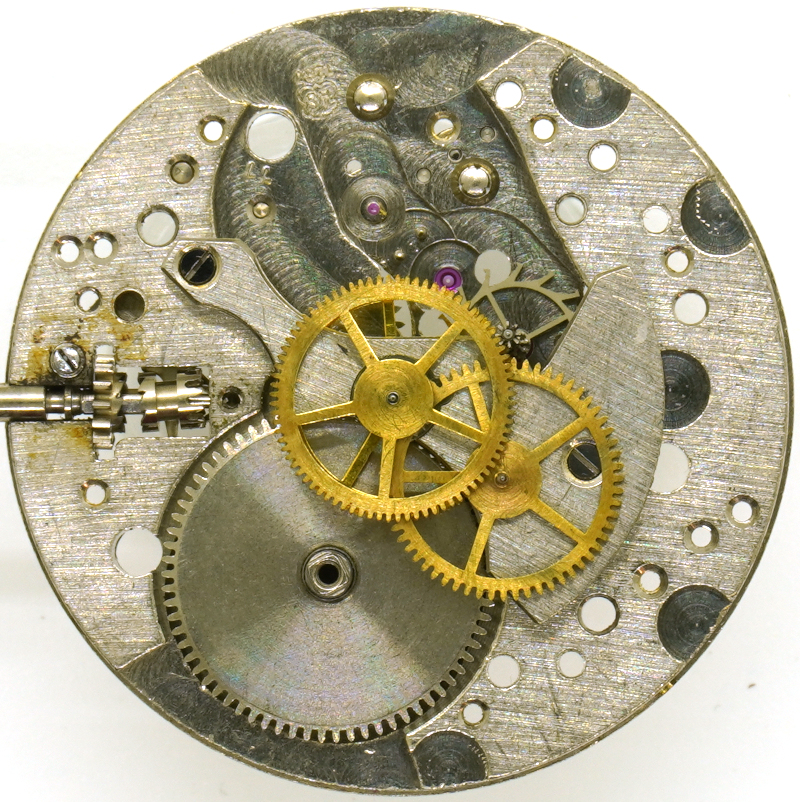

Räderwerk
Das AS 1294 bietet eine Zentralsekundenanzeige an. Der dafür notwendige Räderwerksaufbau war noch recht hoch bauend, weil er mit Kleinbodenrad, direkt von diesem angetriebenem Zentralsekundenrad und Ankerrad ausgeführt wurde. Die Vielzahl der übereinanderliegenden Räder erlaubte noch keinen flacheren Aufbau.

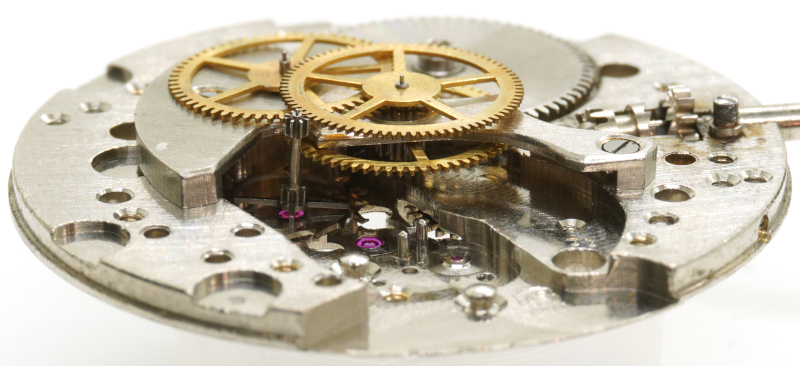

Seitenansicht des Räderwerks
Die im gezeigten Exemplar in einer Benrus-eigenen Stoßsicherung gelagerte Schraubenunruh arbeitet mit zeitgemäßg langsamen 18.000 Halbschwingungen pro Stunde und wird direkt am Rückerzeiger justiert.

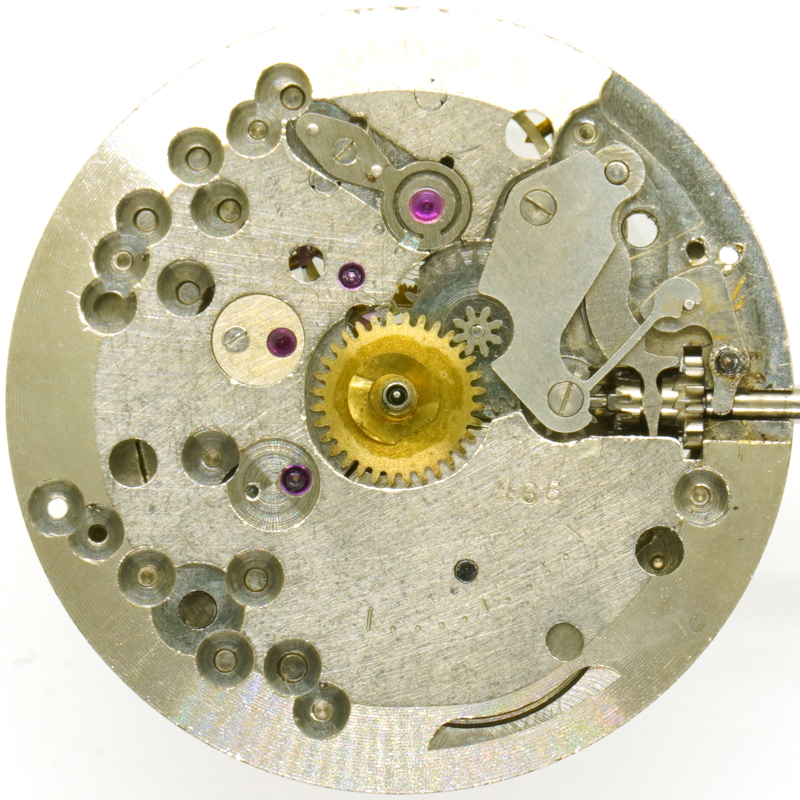

AS 1294: Zifferblattseite
Auch auf der Zifferblattseite ist die Benrus-eigene Stoßsicherung zu sehen, die zumindest gegen senkrechte Stöße schützt. Modernere Stoßsicherungen wie Incabloc könnten auch noch gegen seitliche Stöße schützen, aber das ist in der gezeigten Ausführung nicht der Fall.
Ansonsten sieht man noch den Kupplungsaufzug, sowie ein Decksteinplättchen für das Ankerrad-Lager.
Im Labor
Zeitwaagen-Ergebnis
Mit defekter Zugfeder und deutlichem Wasserschaden war klar, dass es auf der Zeitwaage kein sonderlich gutes Bild abgeben konnte. Auf eine genauere Regulierung wurde daher verzichtet.| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | -111 s/Tag | 197° | 0.4ms |
| Zifferblatt unten | -81 s/Tag | 199° | 0.4ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | -50 s/Tag | 128° | 1.4ms |
| Krone oben (3 oben) | -210 s/Tag | 132° | 1.3ms |
| Krone links (6 oben) | -280 s/Tag | 128° | 0.6ms |
| Krone unten (9 oben) | -123 s/Tag | 131° | 1.2ms |
Technische Daten
| Hersteller: | AS |
| Kaliber: | 1294 |
| Basiskaliber: | AS 1287 |
| Größe: | 11 1/2''' (gemessen: 25,6mm) |
| Halbschwingungen pro Stunde: | 18000 |
| Anzahl Steine: | 15 |
| Hemmung: | Anker |
| Unruh-Ausführungen: | Monometallische Schraubenunruh (zweischenklig) |
| Stoßsicherung(en): | Benrus |
| Unruhlagerung / Richtung Spirale: | Gegenuhrzeigersinn |
| beweglicher Spiralklötzchenträger: | nein |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 2 Löcher |
| Befestigung Winkelhebel: | geschraubt |
| Ausstattung: |
|
| Referenzen: | Ebauches: I 1949 53 Feilner: Bl.20 762 Flume: 1952 6 |
| Inventarnummer: | 24056 |
Anwendungsgalerie

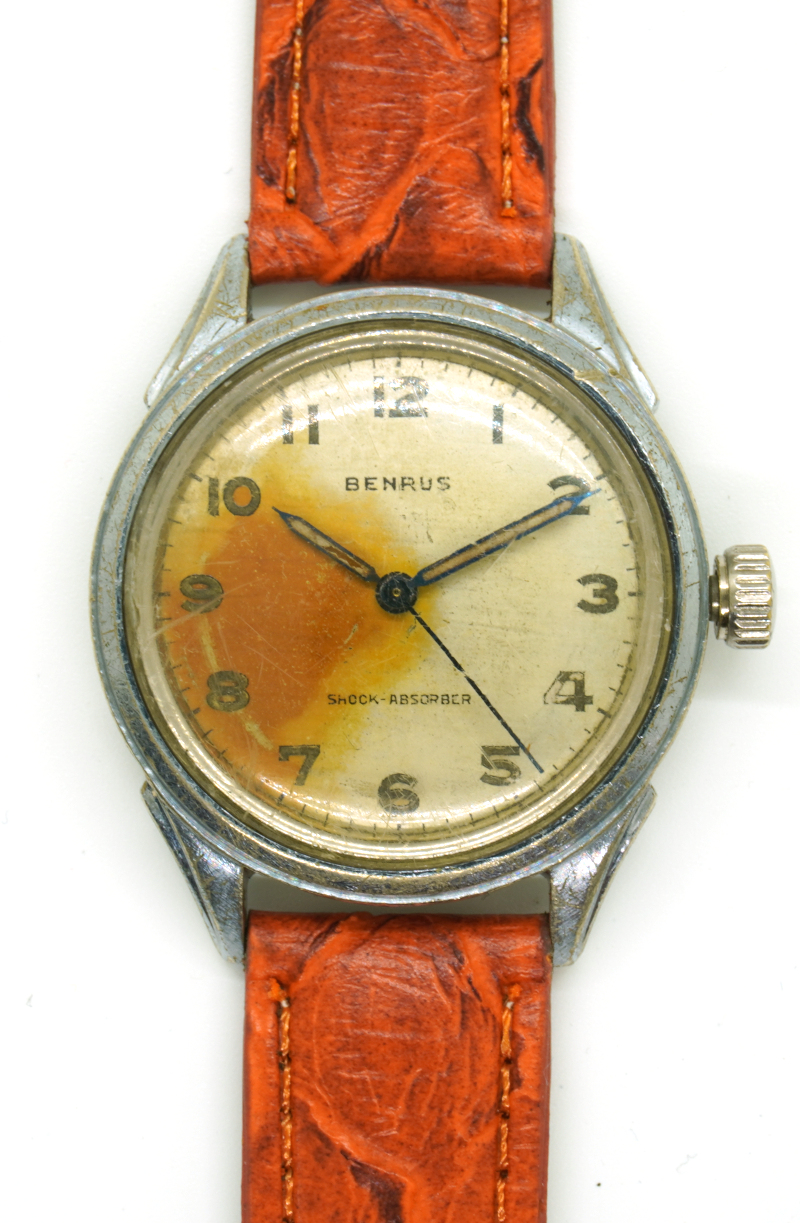

Benrus Herrenuhr mit Containergehäuse
