Beschreibung
Leider unmarkiert, aber mit sehr hoher Wahrscheinlichkeit dem schweizer Hersteller Berna Watch SA aus St. Imier zuzuordnen, nicht zuletzt auch wegen der schweizer Patentnummer 74234 , das sich auf das Anwerfen bzw. Blockieren der Unruh bezieht.

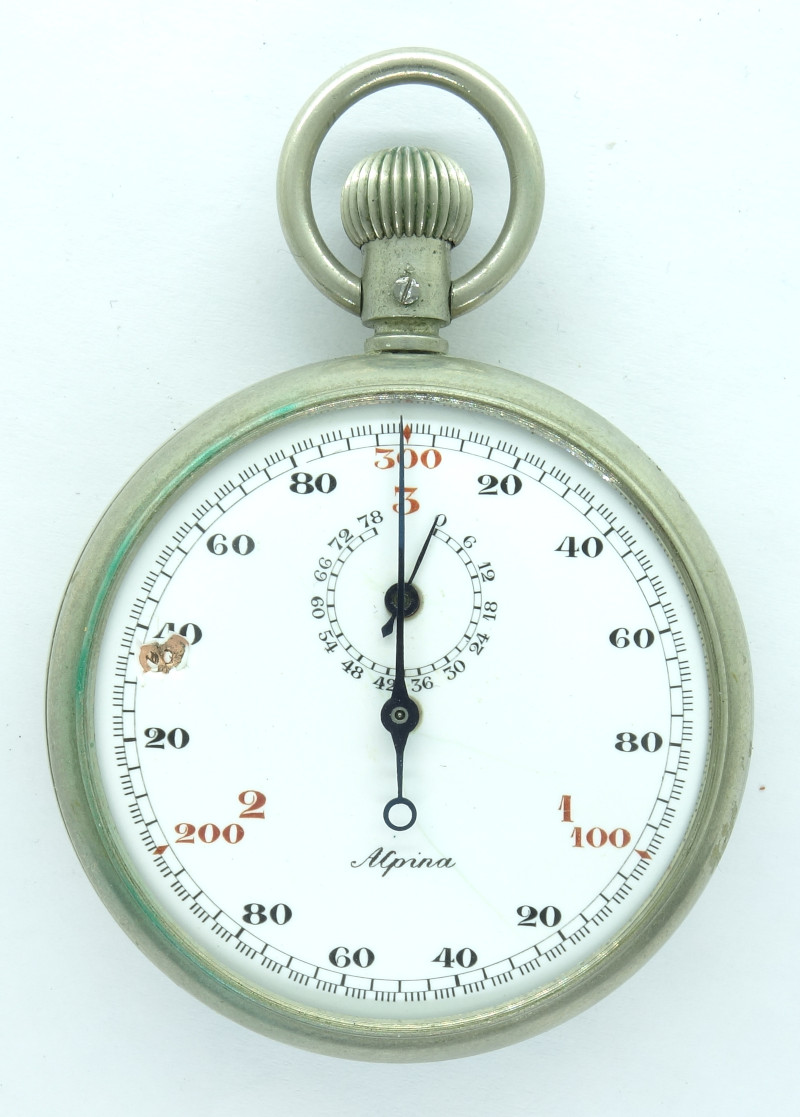

Das 18 1/2 linige Kaliber wird ausschließlich über die Krone bedient (Start - Stopp - Rückstellung) und auch über diese aufgezogen.
Die Besonderheit dieses Kalibers liegt darin, dass seine Unruh mit 360000 Halbschwingungen pro Stunde, also 100 Halbschwingungen pro Sekunde arbeitet, und damit eine Auflösung von 1/100 Sekunden ermöglicht wird.
Außer für die Ankerpaletten, dem Unruhlager und der Ellipse werden keine Steine verwendet. Bei einer Stoppuhr, die nur für kurze Laufzeiten genutzt wird, ist das auch ausreichend.

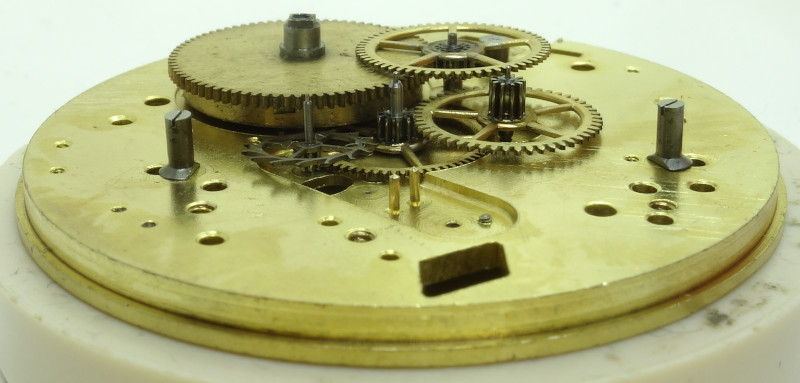

Da es sich bei diesem Werk um einen enormen Schnellschwinger handelt, ist das Räderwerk entsprechend ausgelegt:

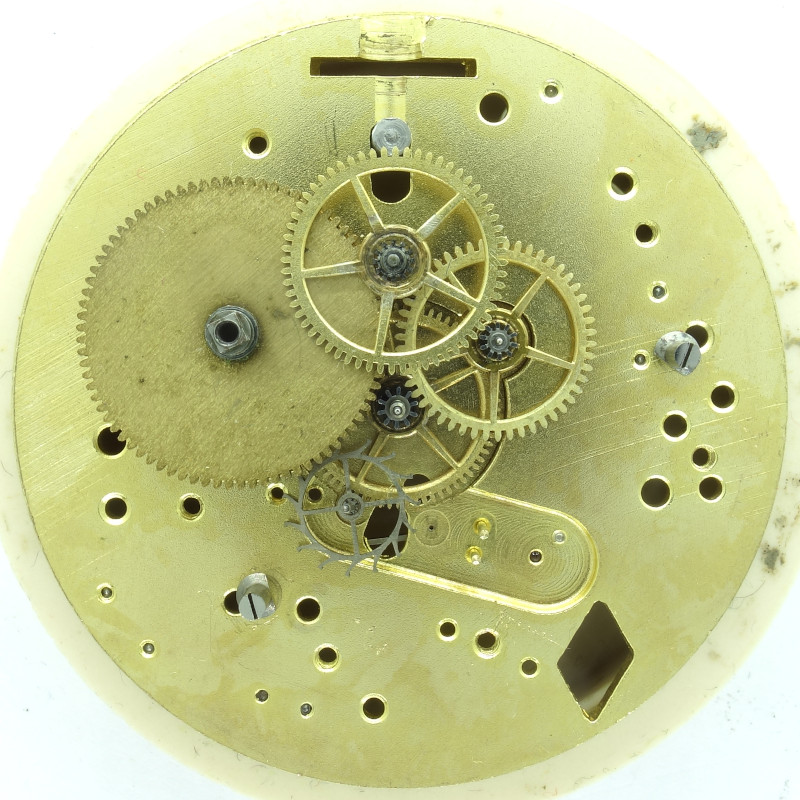

Das Federhaus wirkt auf das dezentrale Sekunden(!)rad bei 12 Uhr ein, das 90 Sekunden für eine Umdrehung benötigt. Es folgt ein Zwischenrad, bevor das zentrale 1/100-Sekundenrad ins Spiel kommt, das sich einmal in drei Sekunden dreht.
Den Abschluß bildet das Stahl-Ankerrad, in das eine schweizer Palettenankerhemmung eingreift.

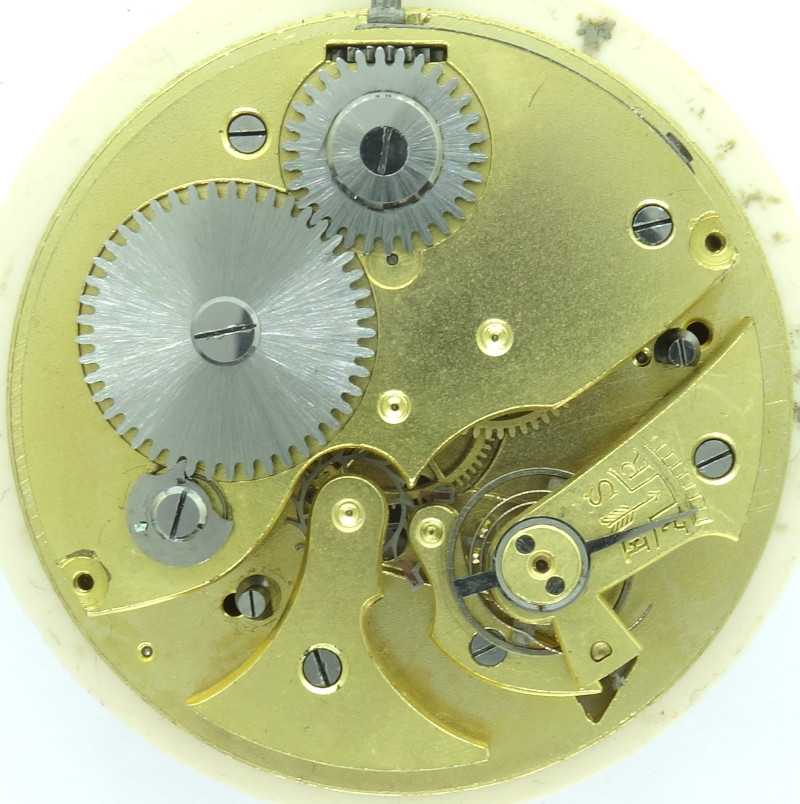

Als Unruh wird eine schraubenlose, zweischenklige Ringunruh verwendet, die eine besonders steife Unruhspirale nutzt und nur minimal ausgelenkt wird.
Die exakte Frequenz kann sogar über einen langen Rückerzeiger justiert werden, vorausgesetzt, man findet eine Zeitwaage, die akustisch 1/100 Sekunden messen kann.
Auf der Zifferblattseite ist der komplette Stoppuhrmechanismus mit Anwurf- und Bremshebel, mit Rückstellhebel mit Schaltrad und mit dem Schalthebel zu finden.
Die Federn, die hier zum Einsatz kommen, sind allesamt sehr kräftig, was unter anderem daran zu erkennen ist, dass entweder eine sehr starke Schraube, oder gleich zwei Schrauben zu ihrer Fixierung genutzt werden.
Technische Daten
Hersteller: | Berna |
Kaliber: | ? |
Größe: | 18 1/2''' (gemessen: 41,9mm) |
Halbschwingungen pro Stunde: | 360000 |
Anzahl Steine: | 3 |
Hemmung: | Anker |
Unruh-Ausführungen: |
Monometallische Ringunruh (zweischenklig) |
Stoßsicherung(en): |
keine |
Unruhlagerung / Richtung Spirale: | Uhrzeigersinn |
beweglicher Spiralklötzchenträger: | nein |
Regulierorgan: | Rückerzeiger mit langem Arm |
Werksaufbau: |
|

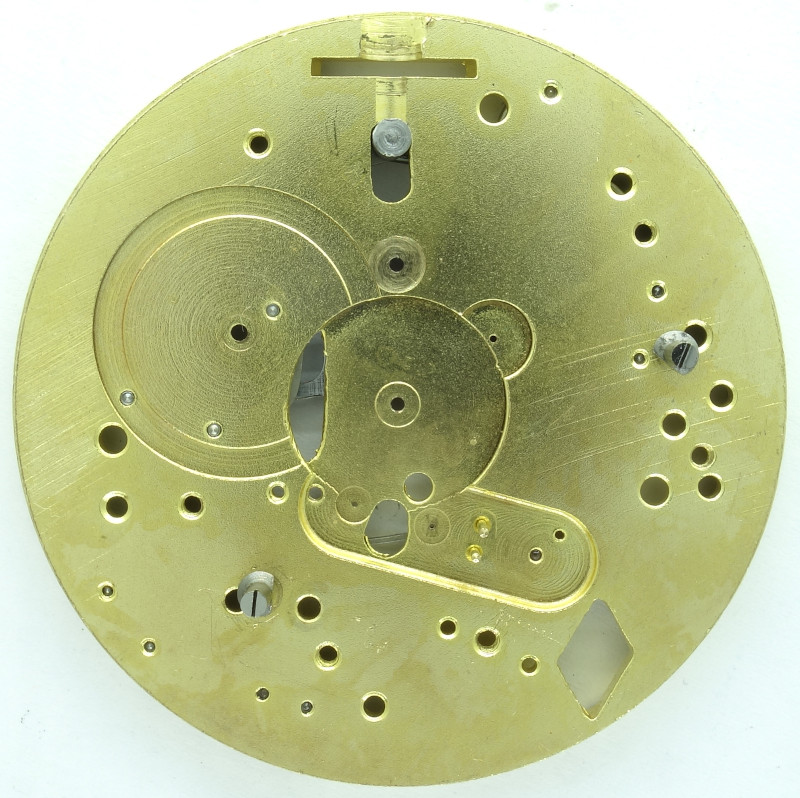

Bauweise: | Massivbau |
Ausstattung: |
|
Inventarnummer: | 22033 |
