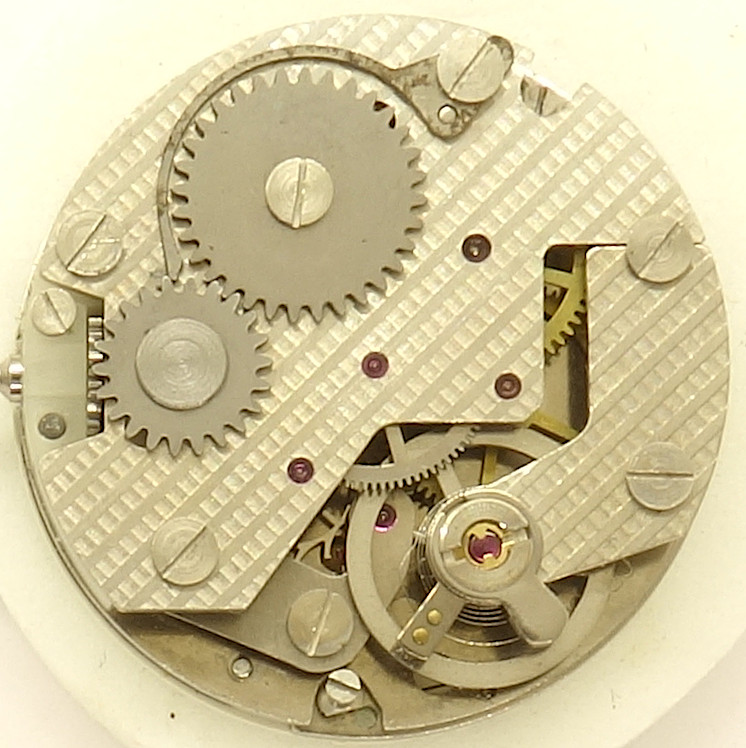

CRC 962/21

Beschreibung

In den 1970er Jahren brachte die französische Montres Esperanto unter der Bezeichnung “CRC” eine Handvoll einfacher Handaufzugswerke auf den Markt.

Das hier gezeigte 10 1/2 linige Kaliber CRC 962/21 zählt hierbei schon zu den bestausgestattesten Werken, mit Palettenankerhemmung und Datumsanzeige.

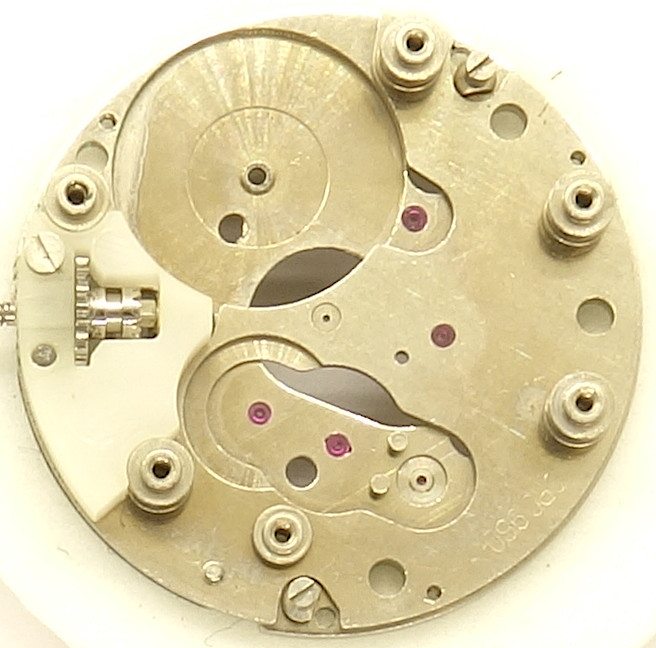

CRC 962/21: Grundplatine

Grundplatine

Die Grundplatine dieses Pfeilerwerks zeigt zum Einen die Plastiklagerung des Aufzugs, zum Anderen, dass alle wichtigen Lager mit Steinen ausgestattet sind.

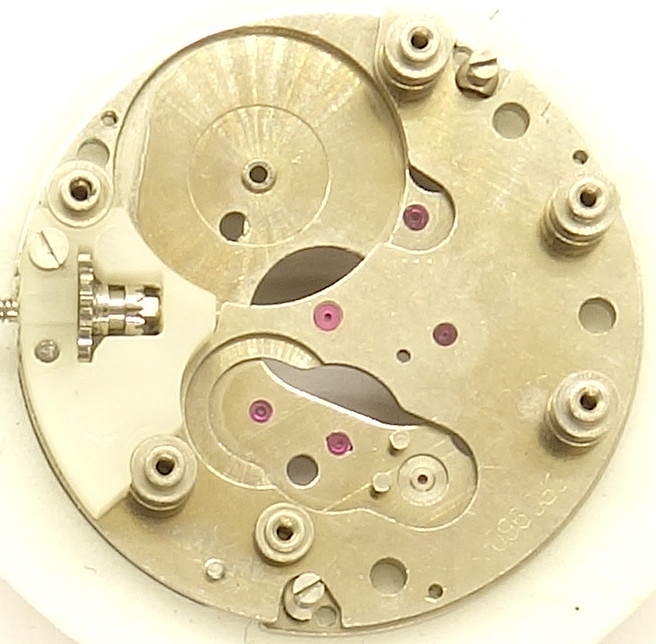

CRC 962/21: Grundplatine mit aufgelegtem Sekundenradstein

Grundplatine mit aufgelegtem Sekundenradstein

Etwas kurios ist das zifferblattseitige Sekundenradlager, da es keinen eingepreßen Lagerstein besitzt, sondern der Lagerstein nur aufgelegt ist.

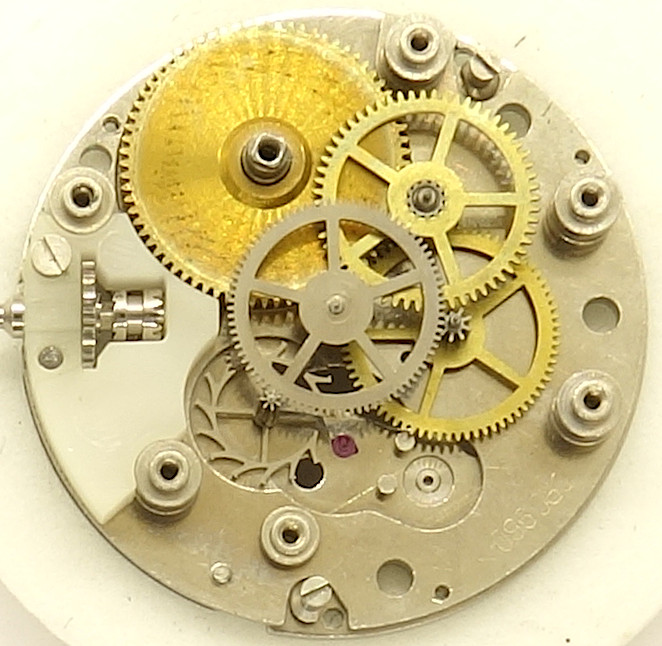

CRC 962/21: Räderwerk

Räderwerk

Das Räderwerk kann dank des Verzichts auf ein zentrales Minutenrad recht großzügig ausgeführt werden, und so sind alle Räder ungewöhnlich groß: Das Federhaus treibt das Großbodenrad an, gefolgt vom Kleinbodenrad, Zentralsekundenrad und schließlich dem Stahl-Ankerrad.

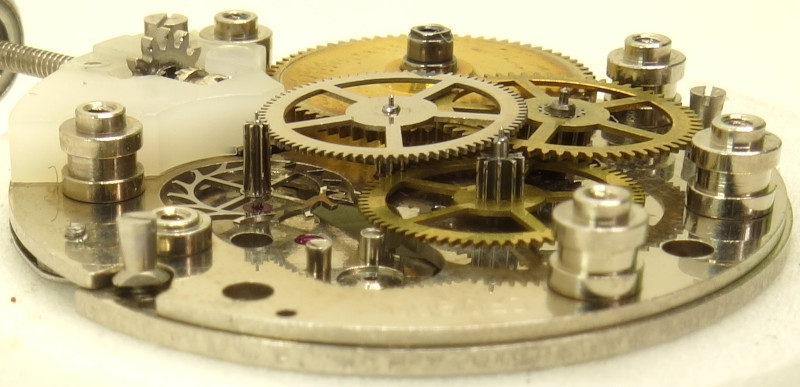

CRC 962/21: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Als Regulierorgan dieses Palettenankerwerks kommt eine einfache dreischenklige Ringunruh zum Einsatz, die in zwei Stoßsicherungen vom Typ Antichoc S65 gelagert sind.

Wie es schon der Suffix “21” verrät, beträgt die Schlagzahl dieses Werks 21600 Halbschwingungen pro Stunde. Diese können nur direkt am Spiralschlüssel reguliert werden.

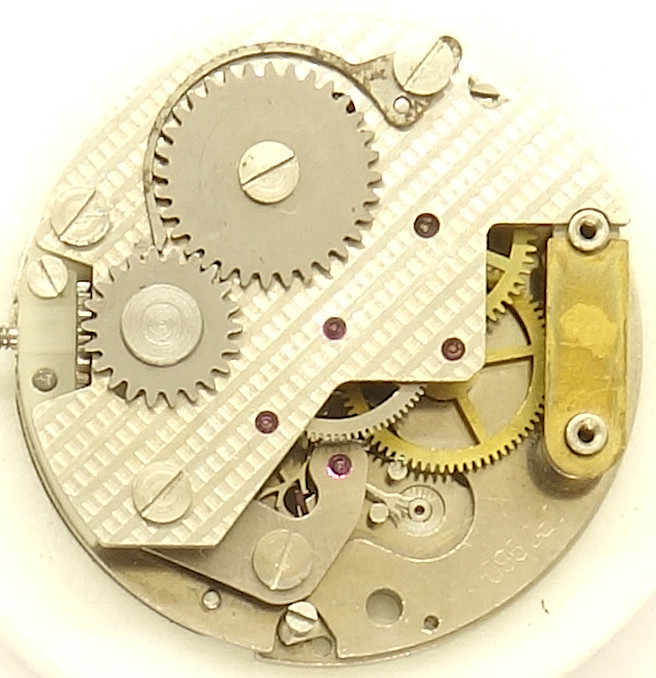

CRC 962/21: Unruhspacer

Unruhspacer

Um der Unruh einen besseren Halt zu geben, wird ein Spacer auf die beiden Pfeiler gelegt. Auf diesen wird dann der Unruhkloben geschraubt.

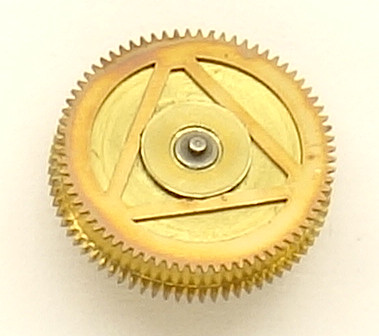

CRC 962/21: Oberseite (zifferblattseitig) des Federhauses

Oberseite (zifferblattseitig) des Federhauses

Wie bei einem Roskopfwerk besitzt das Federhaus auf seiner Oberseite ein Zahnrad, welches mit dem Federhaus über eine einfache Rutschkupplung verbunden ist.

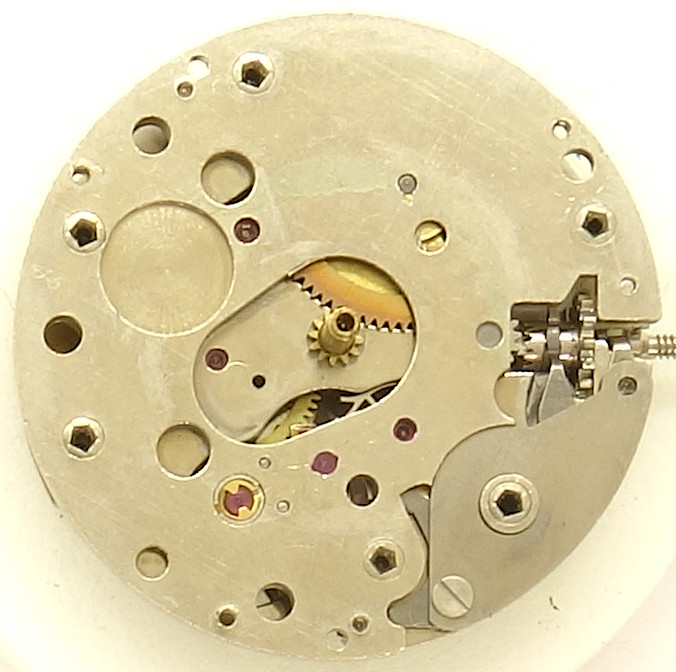

CRC 962/21: Zifferblattseite mit Minutenrohr

Zifferblattseite mit Minutenrohr

Das Zahnrad auf dem Federhaus treibt zifferblattseitig das Zeigerwerk an, anders als bei einem echten Roskopfwerk allerdings nur das Minutenrohr.

Auch dieses Werk muß wieder zu einem Trick greifen, um auf die werbewirksame Zahl von “17 Steinen” zu kommen: Auf der Zifferblattseite ist beim ohnehin nicht mit Öl versehen Lager des Ankers ein sinnfreier und sogar kontraproduktiver, da nicht entfernbarer und somit auch nicht zu reinigender, Deckstein verbaut!

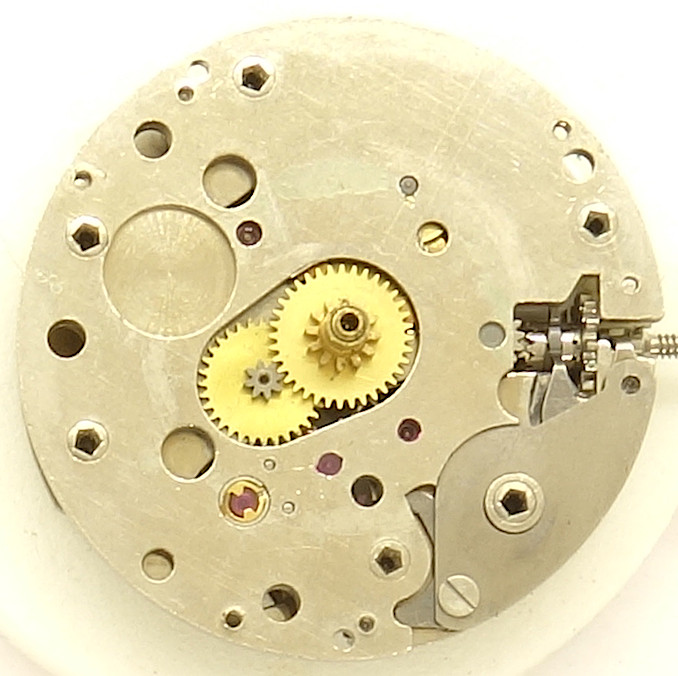

CRC 962/21: Zifferblattseite ohne Datumsmodul

Zifferblattseite ohne Datumsmodul

Stundenrad und die von ihm angetriebene Datumskomplikation werden über das traditionelle Wechselrad angetrieben.

Das Kalendermodul des CRC 962/21 wird als Ganzes auf die Zifferblattseite geschraubt. Da es hauptsächlich aus Plastikteilen besteht, die im Alter besonders fragil sind, wurde auf ein Zerlegen verzichtet.

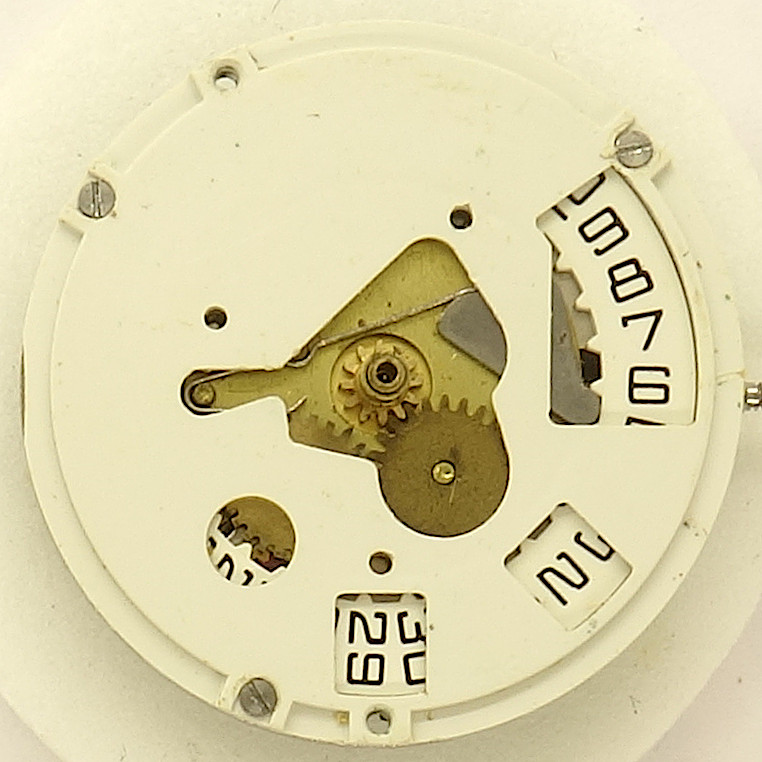

CRC 962/21: CRC 962/21: Zifferblattseite

CRC 962/21: Zifferblattseite

Das Rad bei 7:30 Uhr besitzt einen etwas längeren Zahn, mit dem der Datumsring weitergeschaltet wird. Durch Zurück- und Vordrehen der Uhrzeit kann das Datum halbschnell korrigiert werden.

Technische Daten

Hersteller:CRC
Kaliber:962/21
Basiskaliber:CRC 860
Größe:10 1/2''' (gemessen: 23.6mm)
Halbschwingungen pro Stunde:21600
Anzahl Steine:17
Unruh-Ausführungen: Monometallische Ringunruh (dreischenklig)
Stoßsicherung(en): Antichoc S65
Unruhlagerung / Richtung Spirale:Uhrzeigersinn
beweglicher Spiralklötzchenträger:ja
Regulierorgan:Spiralschlüssel
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad), Sekundenrad, Kleinbodenrad, Großbodenrad, Federhaus
Bauweise:Pfeilerbauweise
Aufzugstyp:Kupplungsaufzug
Ausstattung:
  • SCD (direkte Zentralsekunde)
  • QG (Datum (Fenster))
  • RDR (Datumskorrektur)
Inventarnummer:21047

Anwendungsgalerie

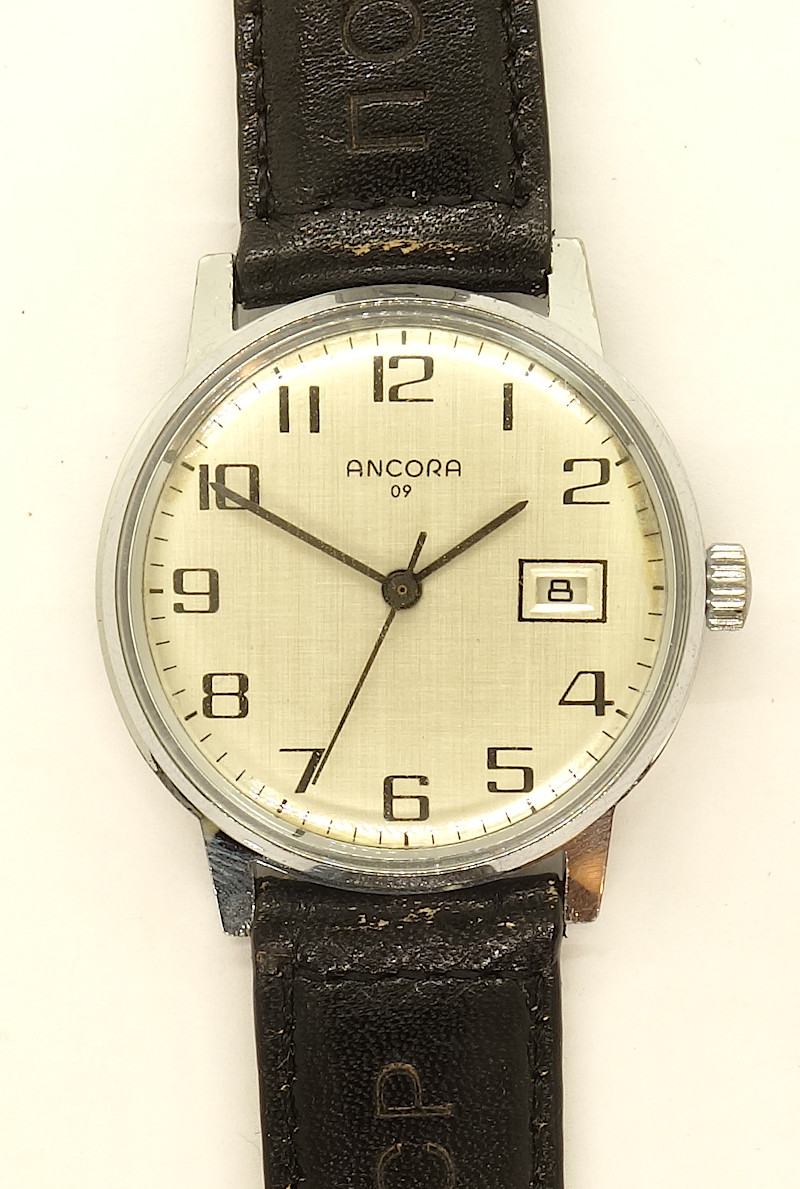

CRC 962/21: Ancora 09 Herrenuhr

Ancora 09 Herrenuhr

Dieses Werk samt Uhr ist eine Spende von Lars Schröder an das Uhrwerksarchiv. Ganz herzlichen Dank dafür!
