Elektronika 3049

Beschreibung

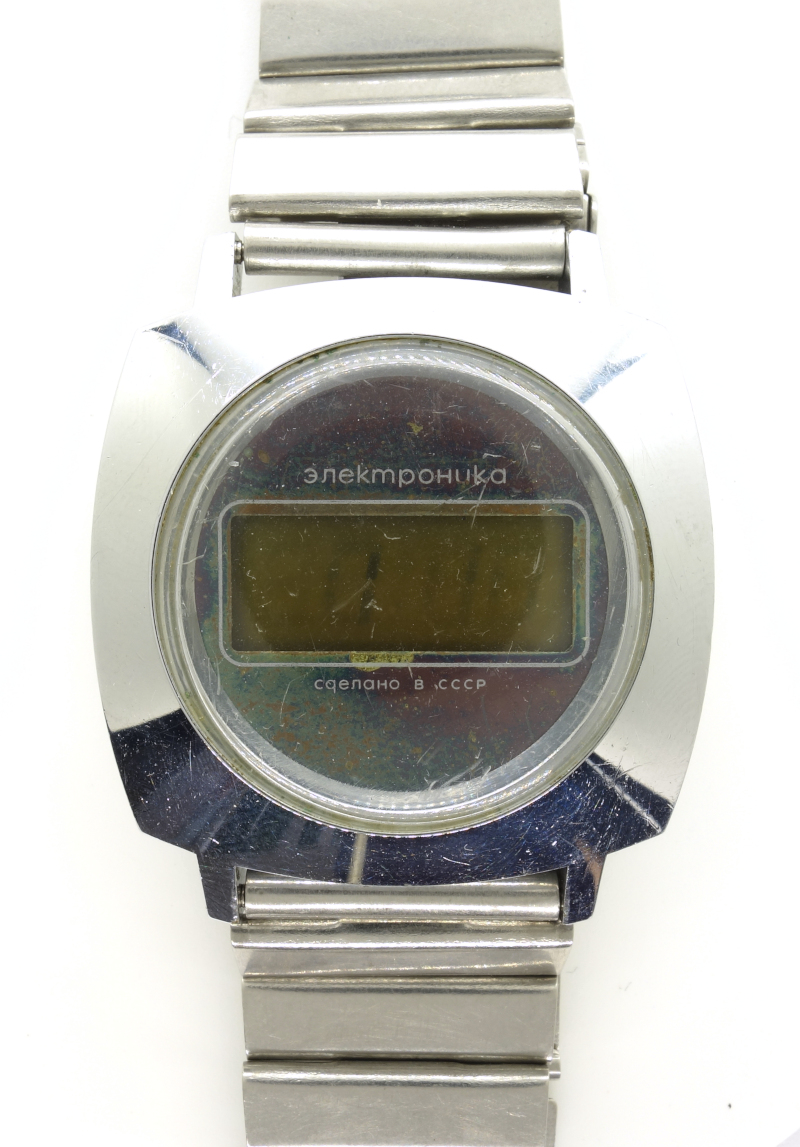

Mitte der 1970er Jahre kam das erste russische LCD-Quarzwerk für Armbanduhren auf den Markt, das Kaliber Elektronika 3049, auch unter der Bezeichnung “B6-02” zu finden.

Mit einem Durchmesser von über 32mm (rechnerisch 14 1/4 Linien) und einer Höhe von 8mm hatte es stattliche Maße, was unter anderem auch dadurch bedingt war, dass es mit 3V Versorgungsspannung arbeitete und dafür zwei LR1130-Knopfzellen benötigte.

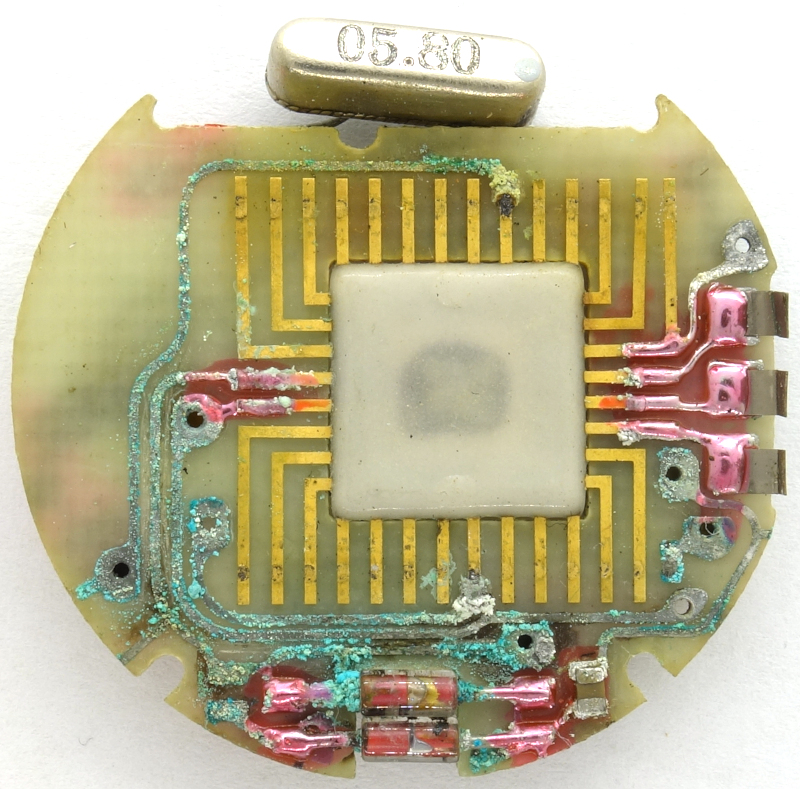

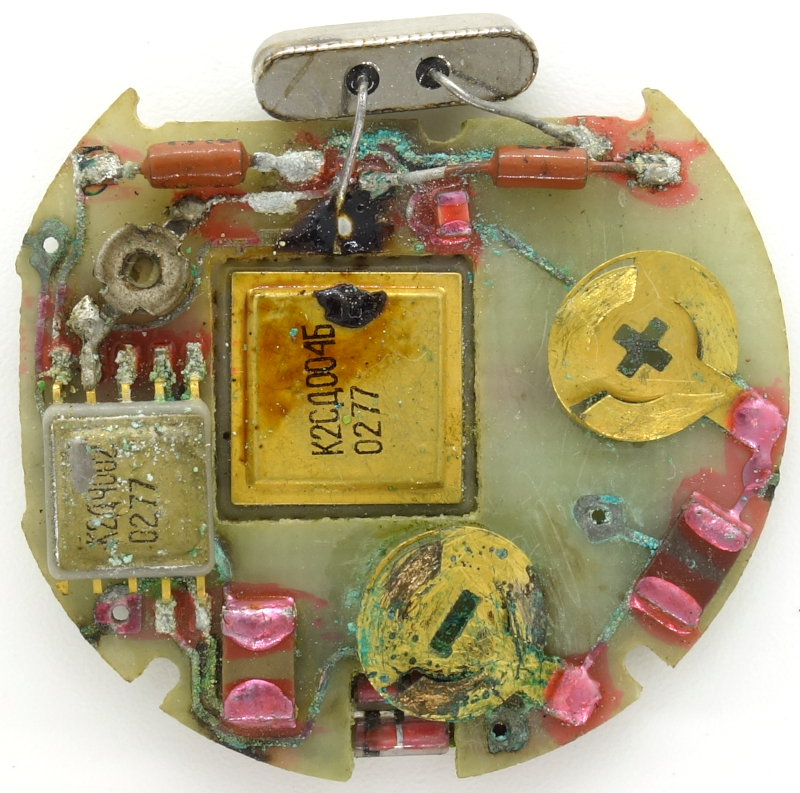

Es kamen zwei intergrierte Schaltkreise mit den Bezeichnungen “K2CA004b” und “K2A4002” zum Einsatz, im vorliegenden Exemplar aus dem Jahr 1977, sowie eine Handvoll weiterer passiver Bauelemente wie diskrete Dioden und SMD-Kondensatoren oder -Widerstände.

Viel Platz nimmt noch recht groß ausgeführte Quarz ein, der beim vorliegenden Exemplar wohl drei Jahre älter ist, als die Schaltkreise.

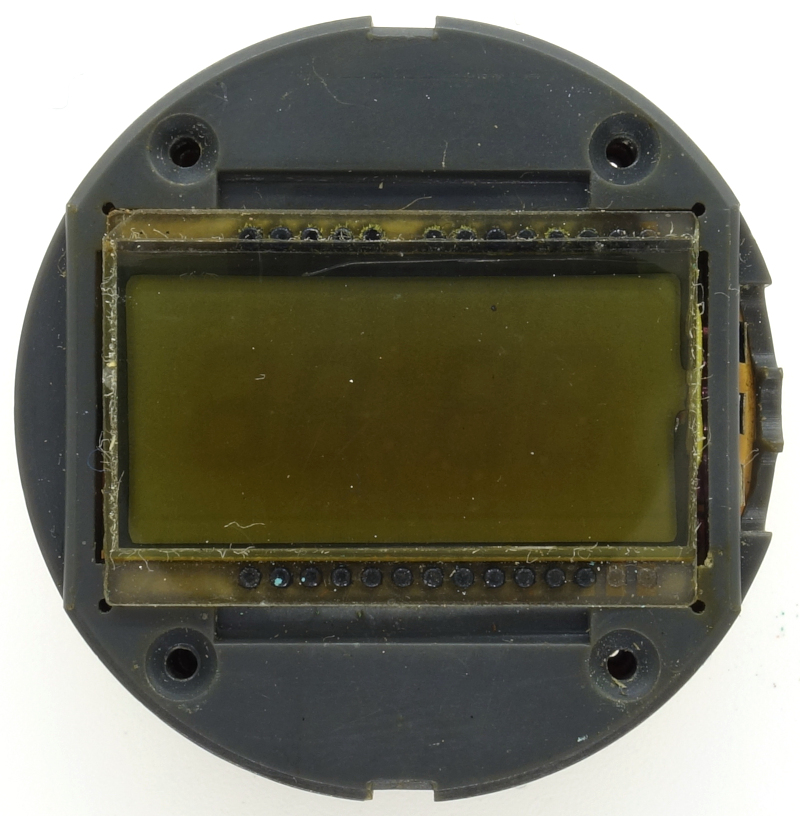

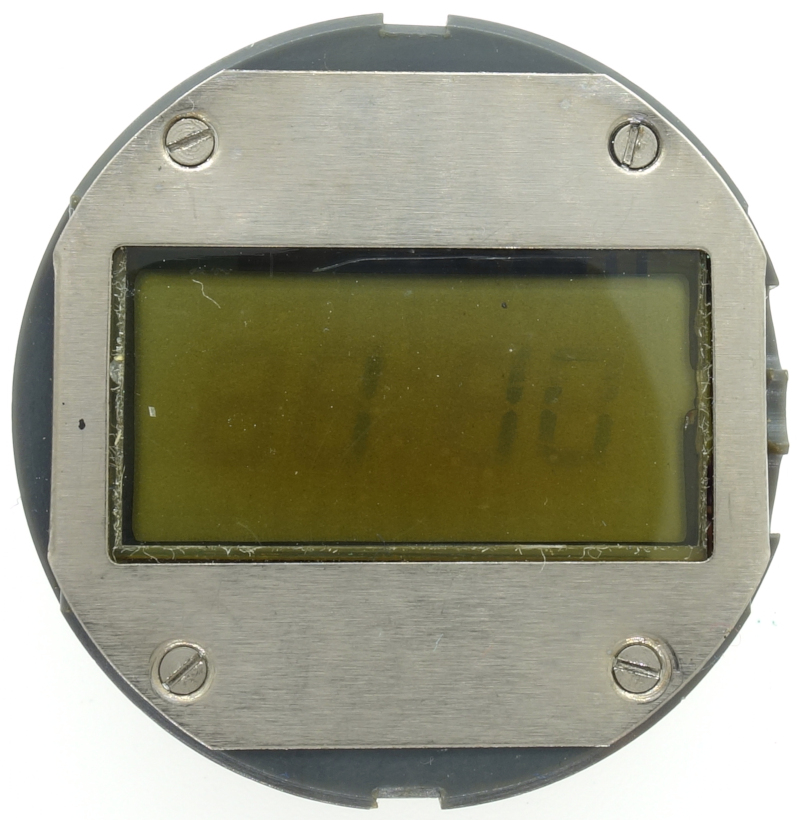

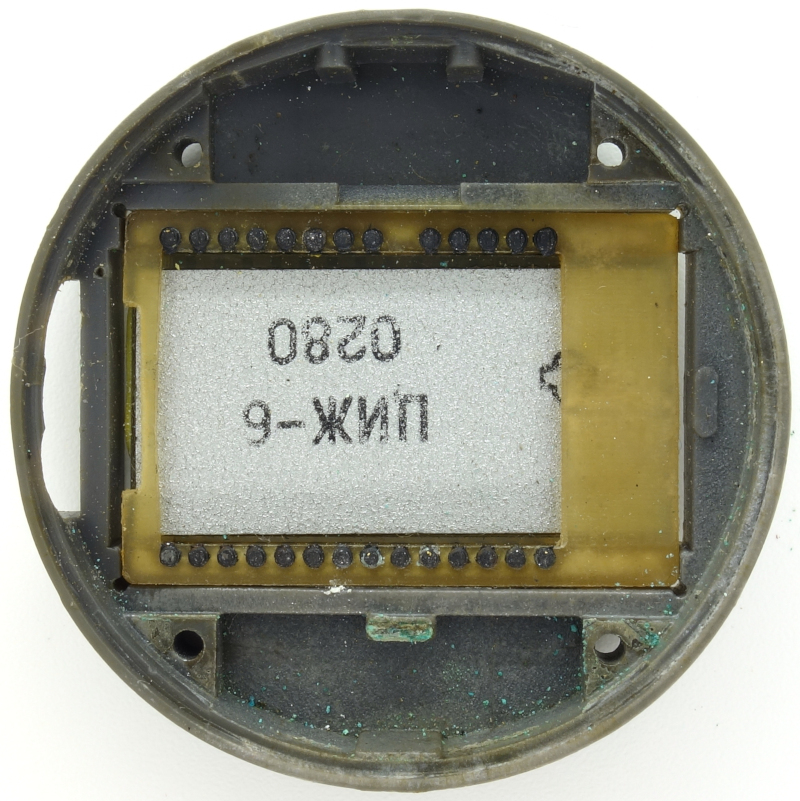

Das vierstellige LC-Display, ebenfalls aus dem Jahr 1980, besitzt noch stabförmige Anschlüsse und keine Leitgummis, wie es eigentlich damals längst üblich war.

Natürlich nagt der Zahn der Zeit stark an Display und Werk, nach 45 Jahren ist die Ablesemöglichkeit leider kaum mehr gegeben.

Das Elektronika 3049 wird mit drei seitlichen versenkten Drückern eingestellt: Der oberste Knopf soll die blinkenden Sekundenpunkte zwischen Stunden und Minuten aktivieren, der mittlere Knopf stellt die Stunden (24) und der untere die Minuten ein. Eine Datumsfunktion gibt es nicht, ebensowenig eine Sekundenanzeige.
