Elgin 298

Beschreibung

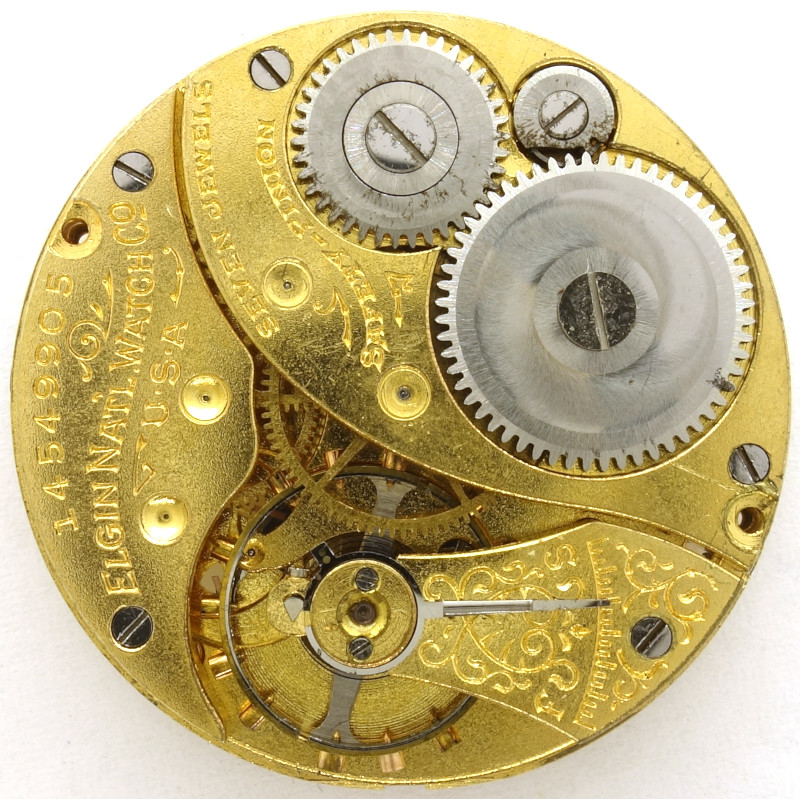

Das knapp 29mm Durchmesser große Elgin 298 (oder Elgin Grade 298), ein Savonette-Taschenuhrenwerk aus den USA, wurde zwischen 1905 und 1917 in recht großer Stückzahl hergestellt.

Mit nur sieben Steinen (also effektiv nur zwei Paare für das Unruhlager, sowie einen Stein für die Ellipse der Unruh und zwei für die Ankerpaletten) ist es von ausreichender, aber nicht besonderer Qualität.

Was es besonders macht, ist seine Aufzugs- und Zeigerstellungspartie.
Beim Aufzug wurde bereits ein Sperrkegel mit darunterliegender Feder genutzt, etwas, was man später bei den meisten Armbanduhrenwerken fand, damals aber noch ganz neu war und deswegen von Elgin patentiert wurde, unter der US-Patentnummer 596407 .

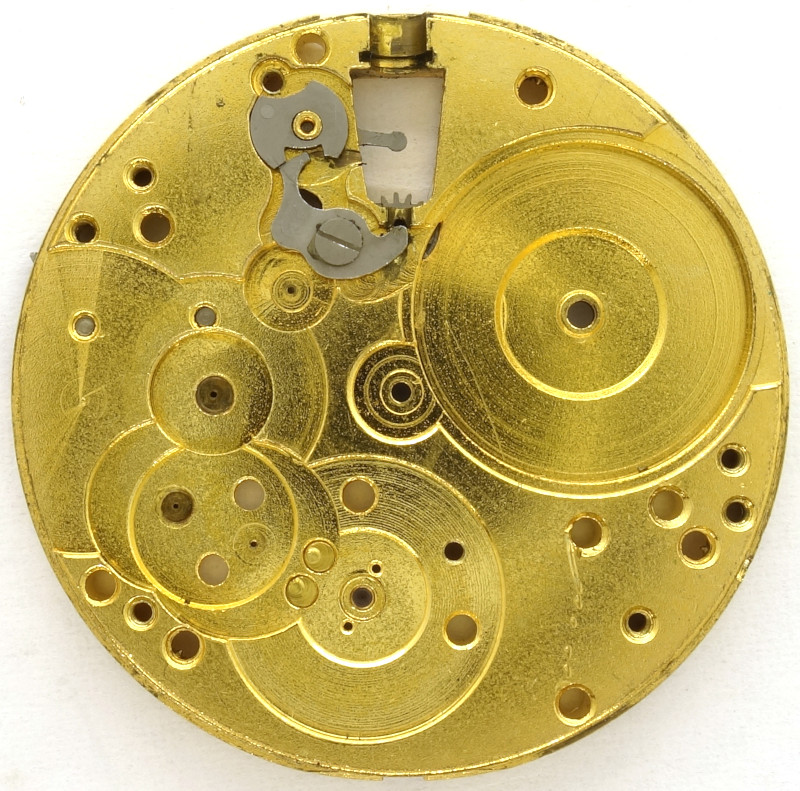

Die Winkelhebel-Schaltung befindet sich zum Teil auf der Grundplatine.

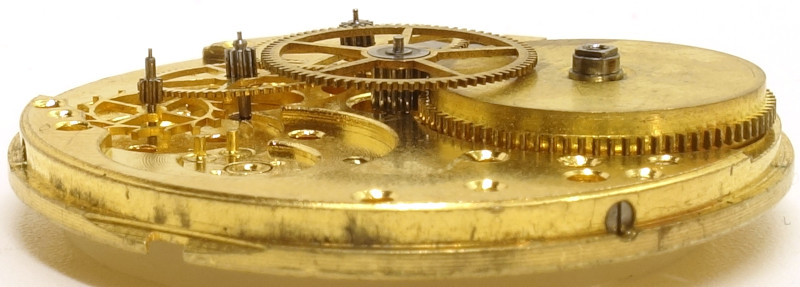

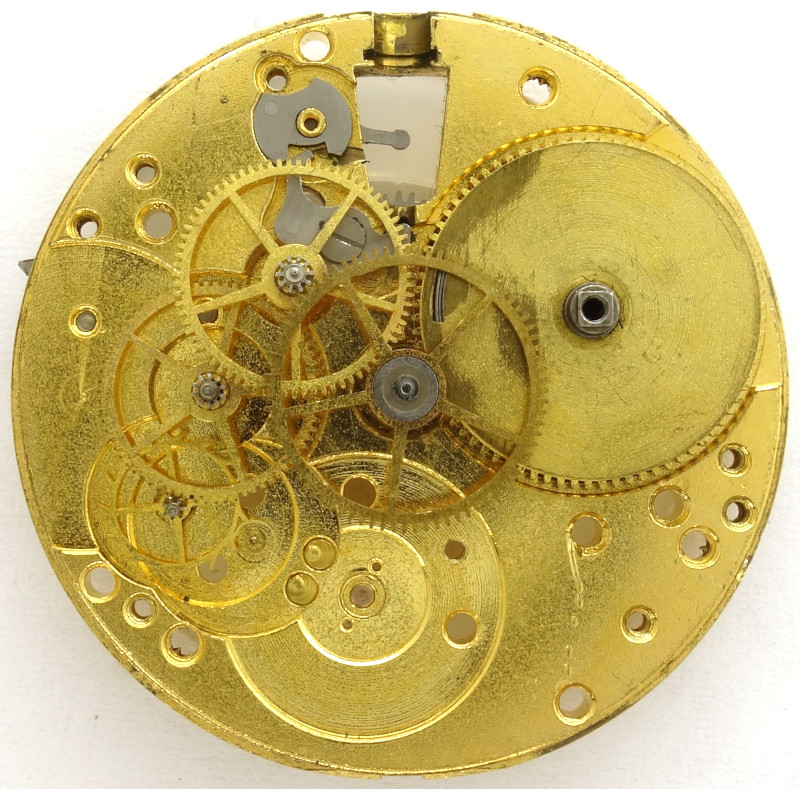

Das Räderwerk selbst ist damaliger Standard und besteht aus Federhaus, zentralem Minutenrad, Kleinbodenrad, Sekundenrad auf 6 Uhr (90° zum Aufzug, also Savonette-Bauweise) und Ankerrad.

Als Gangregler fungiert eine zweischenklige Glucydur-Schraubenunruh, natürlich nicht stoßgesichert, die mit 18.000 Halbschwingungen pro Stunde arbeitet und ein klassisches Palettenankerwerk reguliert.

Zur Justage kommt ein langer Rückerzeiger zum Einsatz, der die effektive Länge der Breguet-Spirale der Unruh festlegt.

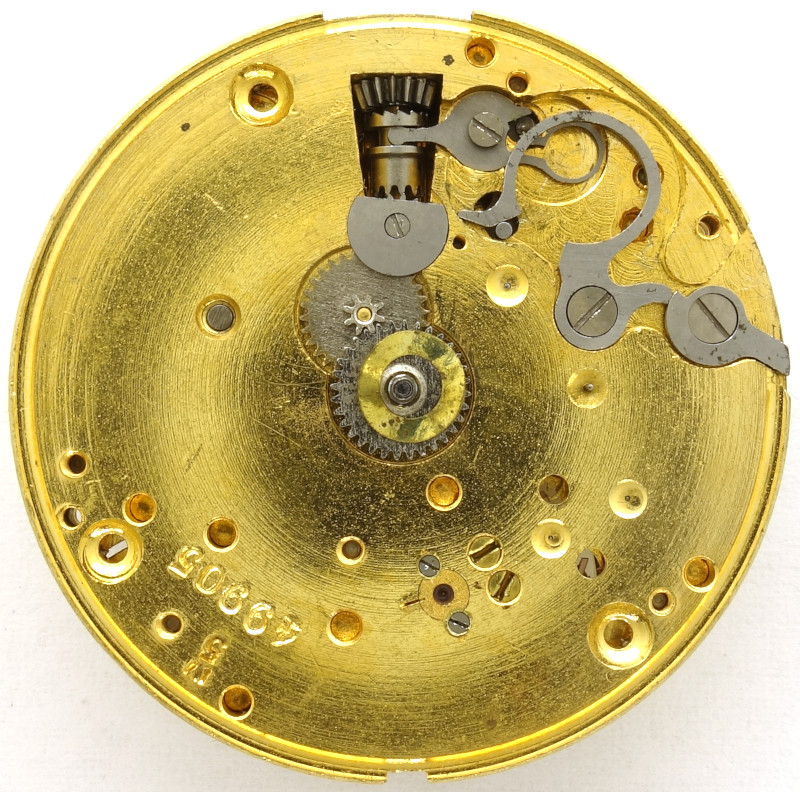

Zifferblattseitig erkennt man den Kronenaufzug, der einerseits so besonders ist, dass er patentiert wurde, andererseits stellt er mit seiner enormen Komplexität jeden Uhrmacher vor große Herausforderungen.

Bei 2:30 Uhr sieht man einen Hebel, mit dem man die Schaltungsstellung selbst bei nicht montierter Krone fixieren kann. Ohne diesen Kniff wäre es im nicht verbauten Zustand nicht möglich, das Werk aufzuziehen.

Bei 5:30 Uhr sieht man schön die Schlitze, mit denen die exzentrisch auf der Werksseite befestigten Stifte zur Begrenzung des Anker-Eingriffs justiert werden können, ein oft bei amerikanischen Werken zu findendes Detail.

Technische Daten

Anwendungsgalerie

Patente

• US585025
• US596407
