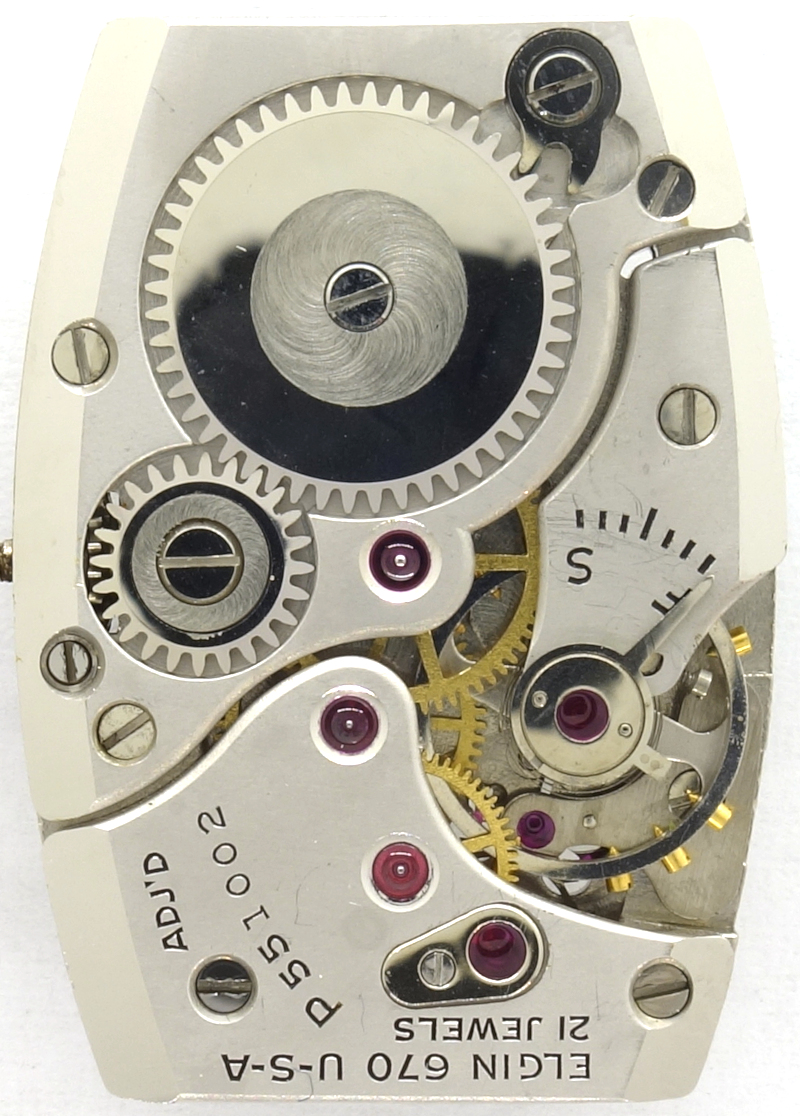

Elgin 670
Beschreibung
Das nur in kleinen Stückzahlen gebaute Elgin 670, das 1951 auf den Markt kam, ist ein amerikanisches Formwerk, welches hervorragend verarbeitet ist.

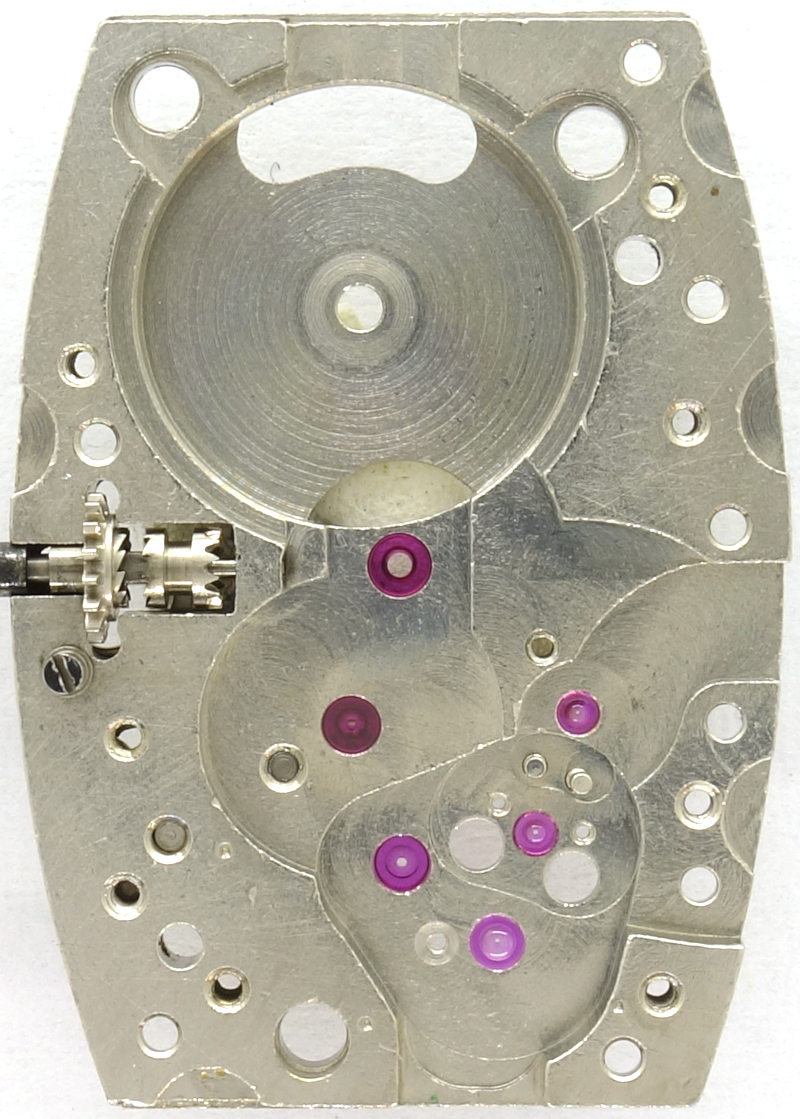

Grundplatine
Selbst die beiden Minutenrad-Lager sind mit Steinen ausgestattet, und durch die Tonneau-Form kann das Federhaus besonders groß ausgeführt werden - mehr geht eigentlich kaum mehr.

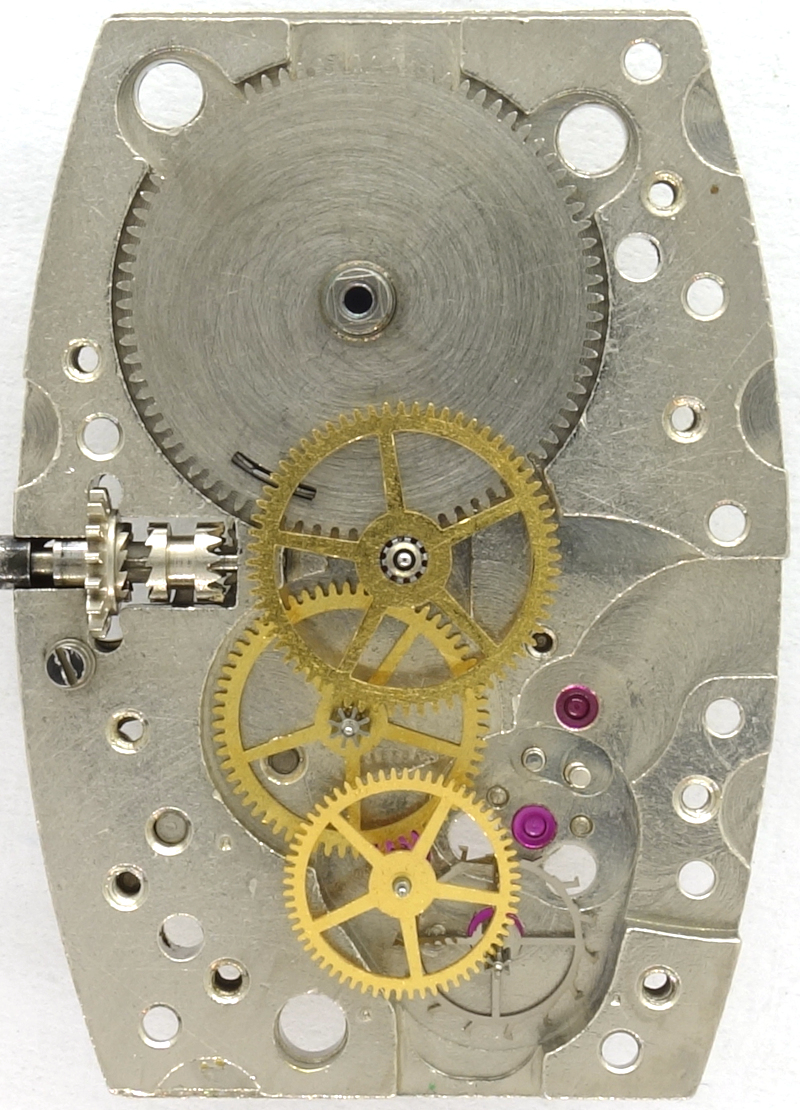

Räderwerk
Das Räderwerk nutzt den klassischen Aufbau, angefangen mit dem Federhaus über das direkt angetriebene zentrale Minutenrad, Kleinbodenrad, dezentrale Sekundenrad auf 6 Uhr und dem Ankerrad.
Als Hemmung kommt eine Palettenkerhemmung nach schweizer Vorbild zum Einsatz.

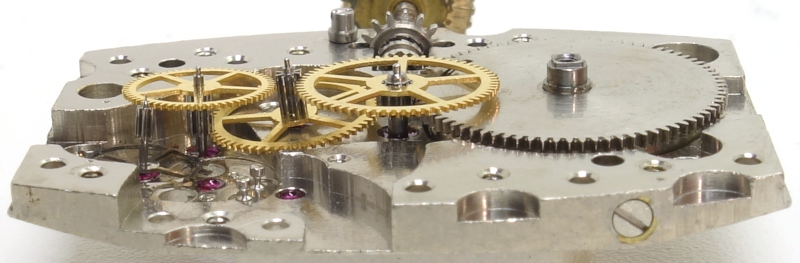

Seitenansicht des Räderwerks
Die ebenfalls vergleichsweise große, zweischenklige Schraubenunruh ist noch nicht stoßgesichert. Sie arbeitet zeitgemäß langsam mit 18.000 Halbschwingungen pro Stunde und ihre Spirale mit Breguet-Endkurve kann mit Hilfe eines langen Rückerzeigers justiert werden.

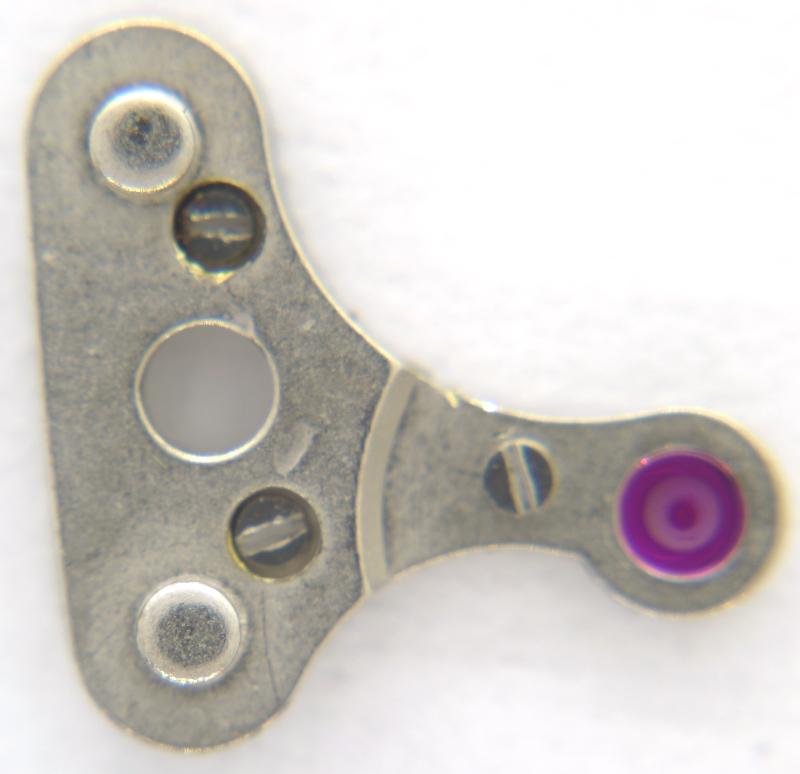

Ankerlager
Das Elgin 670 verwendet einen unten verschraubten Deckstein für das werksseitige Anker-Lager.
Überhaupt nutzt dieses Werk Decksteine beim Anker (2x) und beim Hemmungsrad (2x) und kommt deswegen auf die außergewöhnlich große Zahl von 21 Steinen.
Interessant ist, dass die Decksteine stets unterschiedlich geformte Halterungen besitzen.

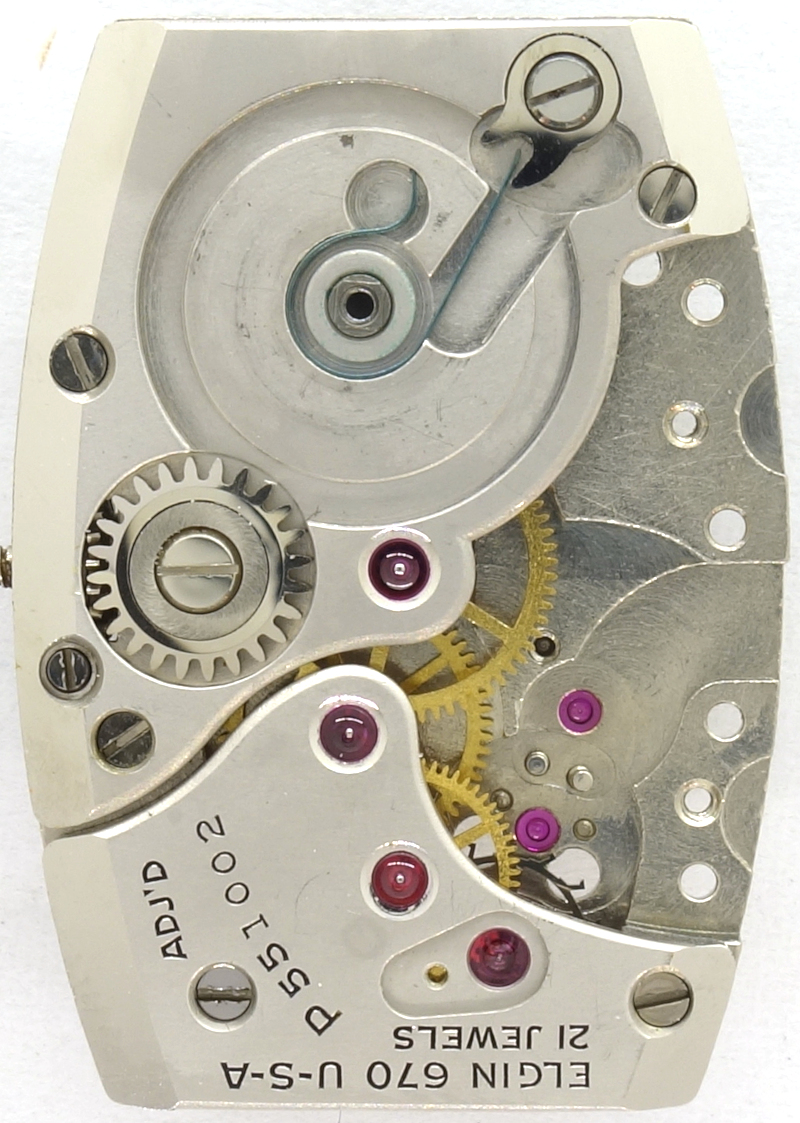

Gesperr mit Feder
Das Gesperr nutzt eine recht große Feder, die um das werksseitige Federhaus-Lager gewunden ist und damit unter dem Sperrrad zu finden ist.

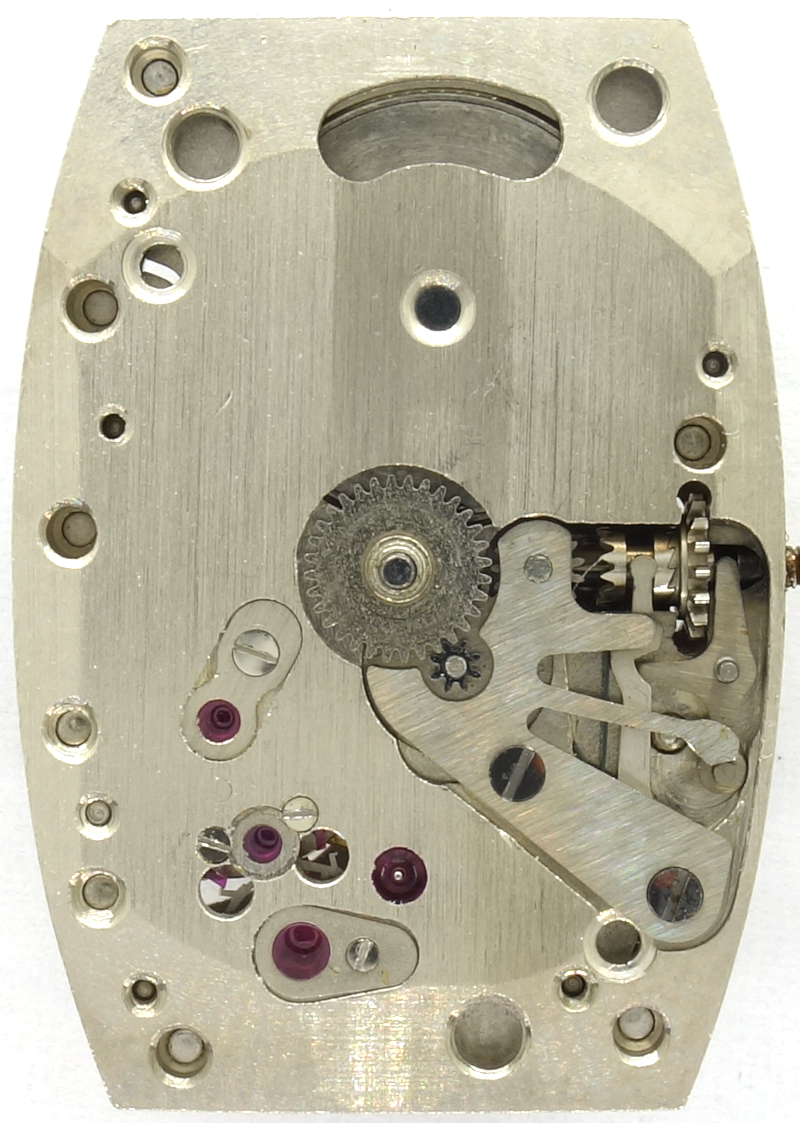

Elgin 670: Zifferblattseite
Zifferblattseitig sieht man natürlich den Kupplungsaufzug, vor allem aber die drei unterschiedlichen Deckstein-Lager für Unruh, Anker und Ankerrad.
Im Labor
Zeitwaagen-Ergebnis
Wegen eines sichtbar verbogenen Zapfens des Sekundenrads kann dieses gebrauchte Werk auf der Zeitwaage leider nicht seine hohe Qualität ausspielen.| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | +2 s/Tag | 279° | 1.5ms |
| Zifferblatt unten | +8 s/Tag | 295° | 1.1ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | -52 s/Tag | 257° | 1.3ms |
| Krone oben (3 oben) | -15 s/Tag | 261° | 1.1ms |
| Krone links (6 oben) | +18 s/Tag | 263° | 1.5ms |
| Krone unten (9 oben) | -16 s/Tag | 250° | 1.8ms |
Technische Daten
| Hersteller: | Elgin |
| Kaliber: | 670 |
| Größe: | 15/0s (gemessen: 17,6 x 24,4mm) |
| Halbschwingungen pro Stunde: | 18000 |
| Anzahl Steine: | 21 |
| Hemmung: | Anker |
| Unruh-Ausführungen: | Monometallische Schraubenunruh (zweischenklig) |
| Stoßsicherung(en): | keine |
| Unruhlagerung / Richtung Spirale: | Uhrzeigersinn |
| beweglicher Spiralklötzchenträger: | nein |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 3 Löcher |
| Befestigung Winkelhebel: | geschraubt |
| Ausstattung: |
|
| Produktionszeitraum: | 1951 - 1952 |
| Stückzahlen: | 31.501 |
| Referenzen: | Feilner: Bl. 43 3906 |
| Inventarnummer: | 24037 |
Anwendungsgalerie

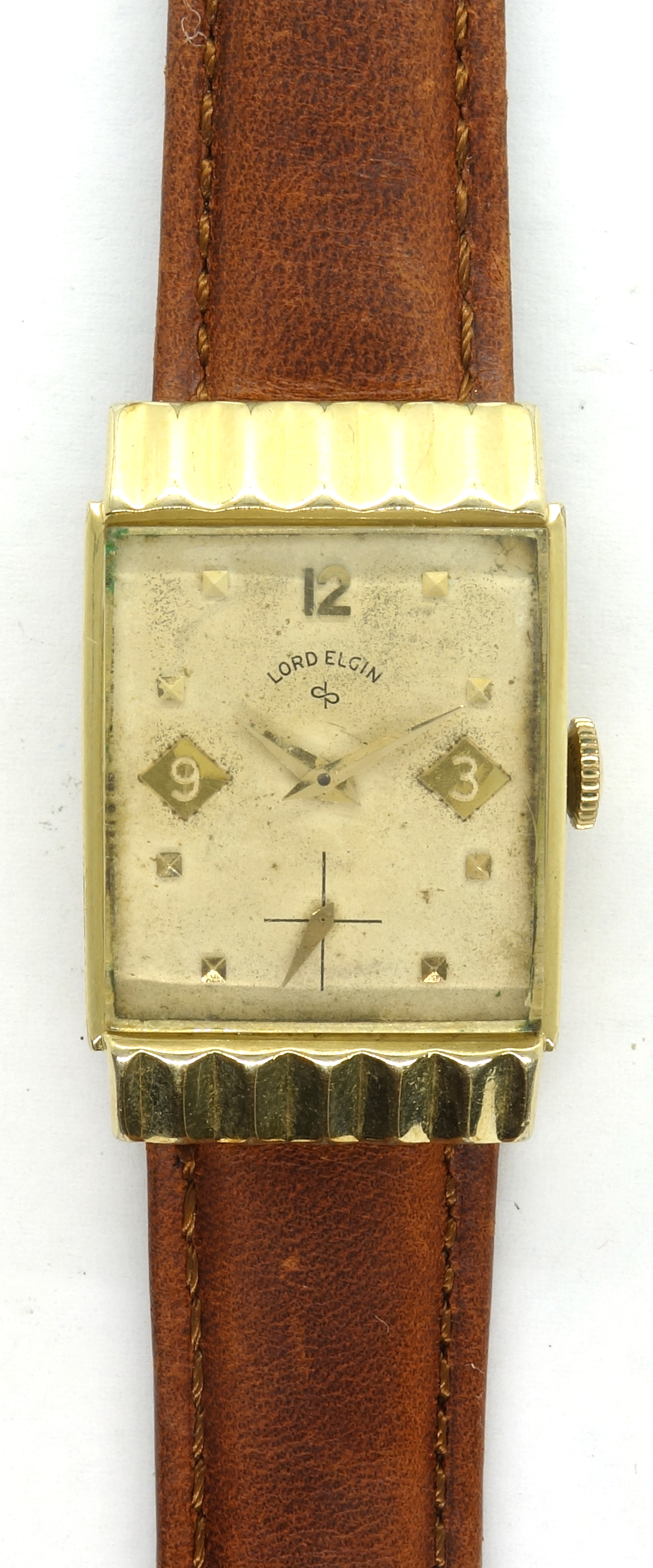

Lord Elgin Herrenuhr
