ETA 2412
Beschreibung
Das ETA 2412 zählt mit einem Durchmesser von gerade einmal 6 3/4 Linien mit zu den kleinsten Damenuhrenwerken, die in den 50er und 60er Jahren auf dem Markt waren. Von Dugena bekam es die interne Bezeichnung Dugena 1201:

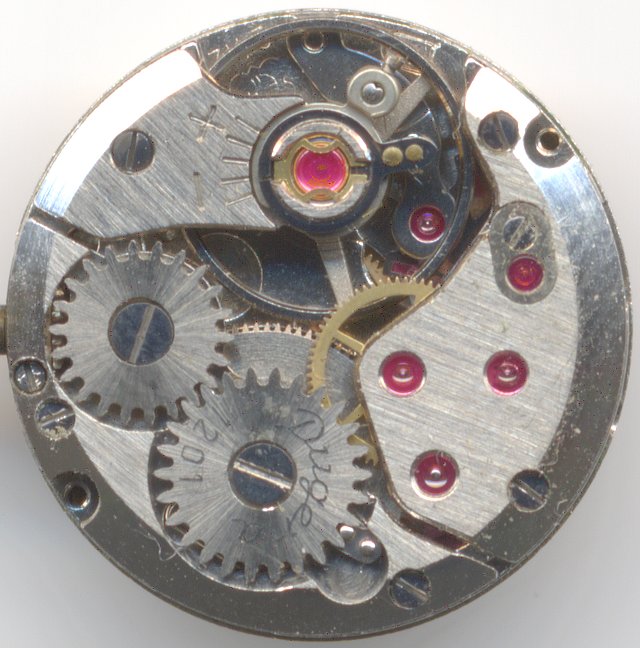

Ausführung als Dugena 1201
Im Laufe seiner langjährigen Bauzeit war es in unterschiedlichen Ausführungen erhältlich, wie beispielsweise mit Schraubenunruhen unterschiedlicher Qualität:

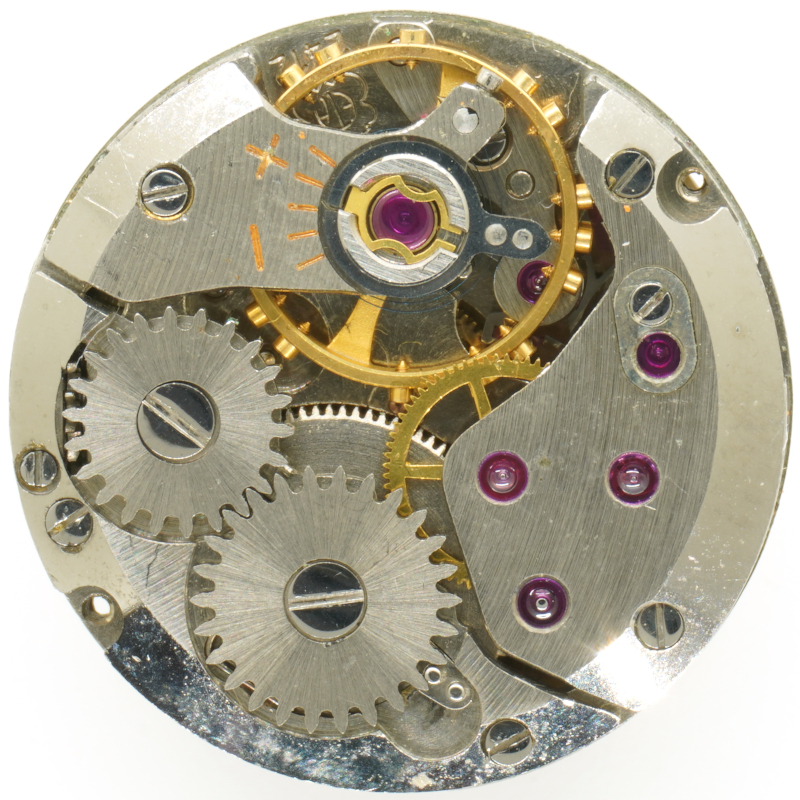

Ausführung mit Glucydur-Schraubenunruh und festem Spiralklötzchenträger

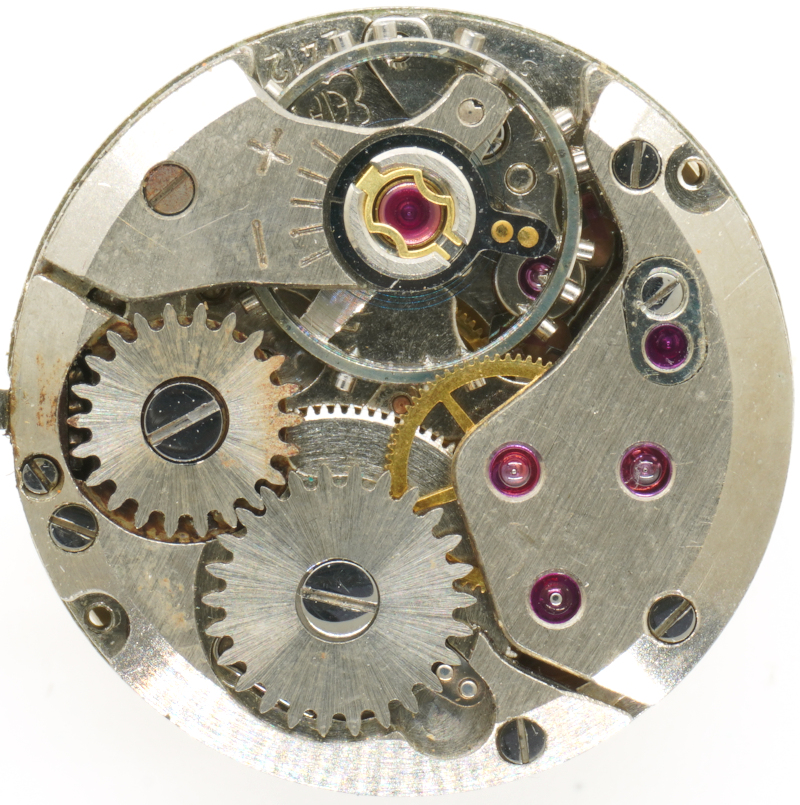

Ausführung mit zweischenkliger Schraubenunruh und festem Spiralklötzchenträger
Natürlich gab es auch schraubenlose Ausführungen, ebenfalls in unterschiedlicher Qualität:

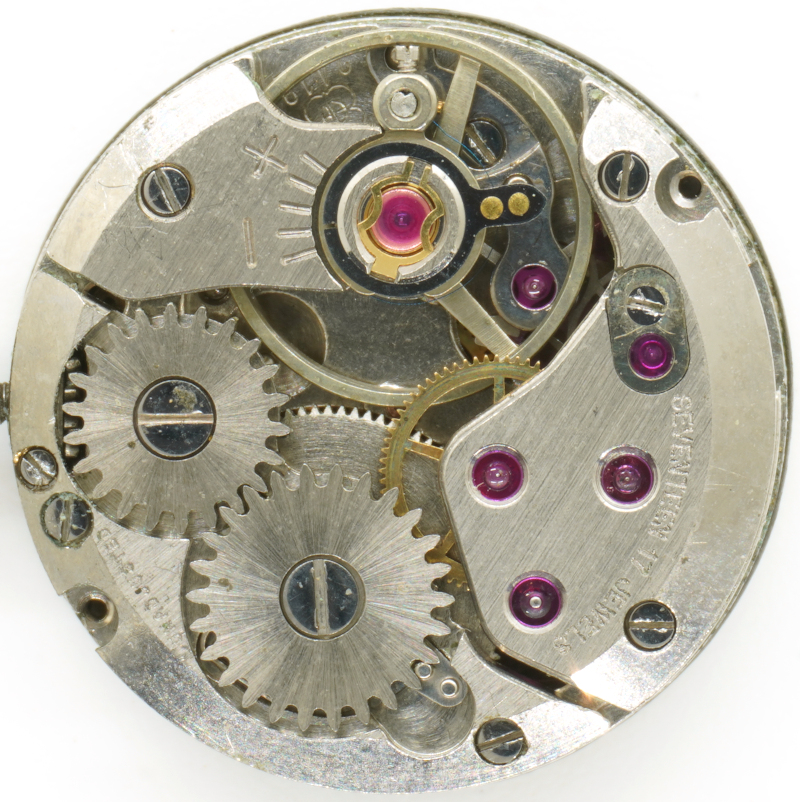

Ausführung mit schraubenloser Glucydurunruh

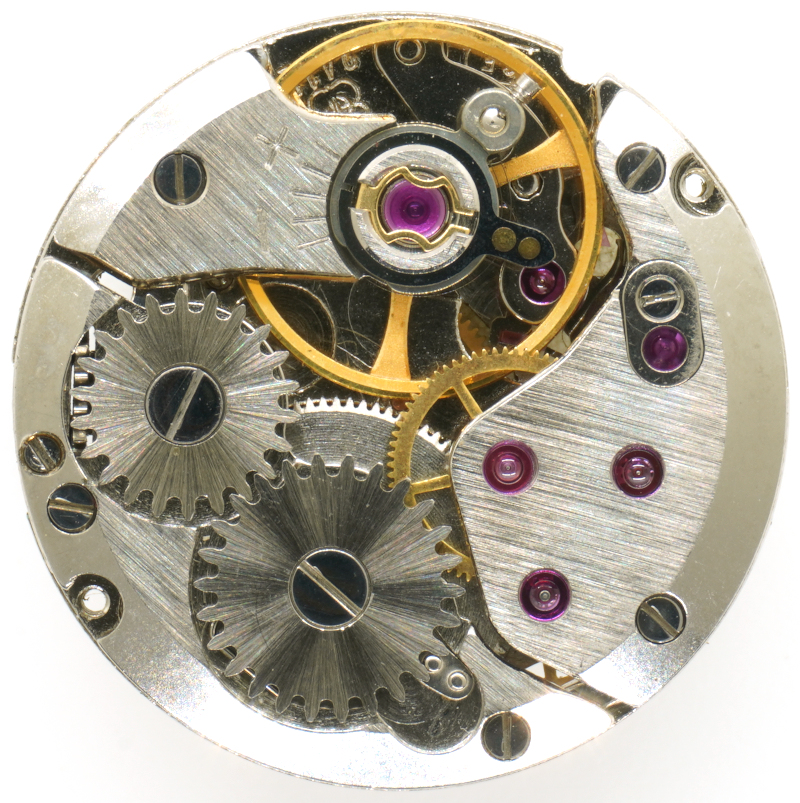

Ausführung mit schraubenloser, dreischenkliger Ringunruh
Und selbst bei der Farbwahl gab es mehrere Varianten:

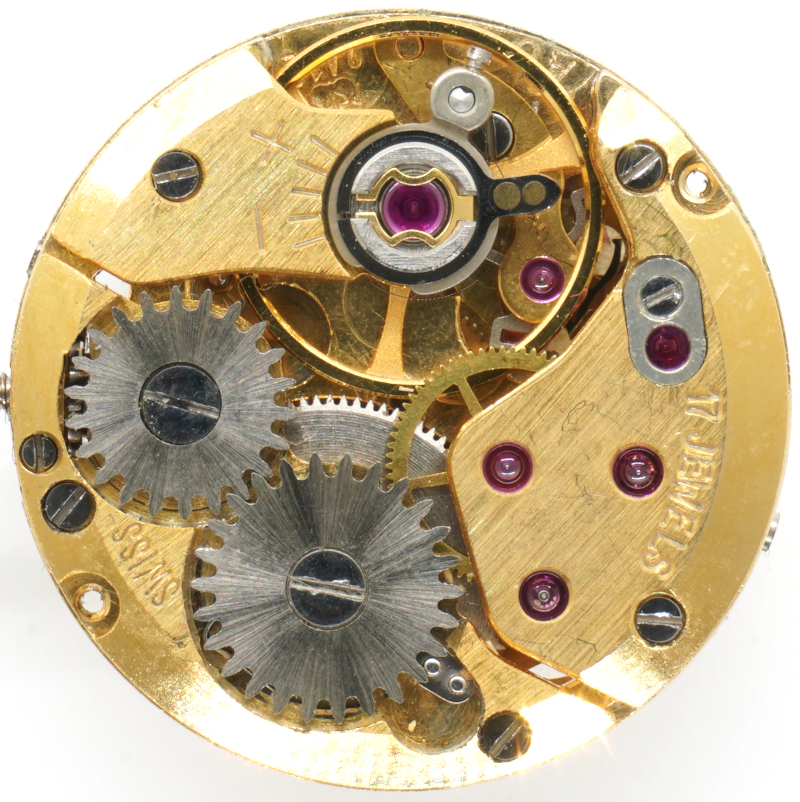

Goldfarbige Ausführung mit Glucydur-Unruh

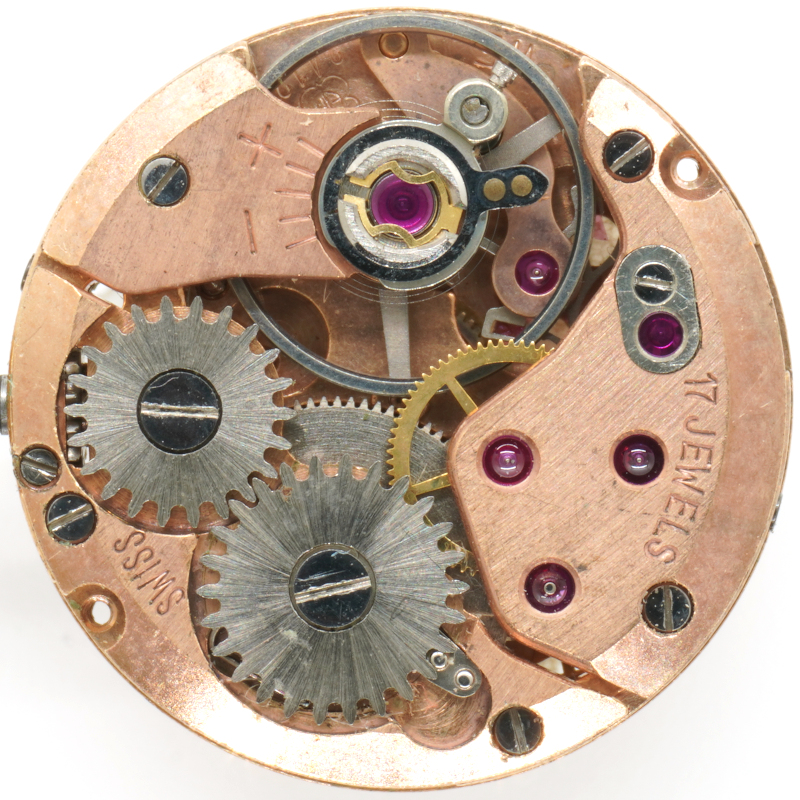

Kupferfarbige Ausführung mit Glucydur-Unruh
Kupferfarbige Ausführung Ringunruh
Egal, welche Ausführung verwendet wurde, sie waren stets tadellos verarbeitet, wie man auch beispielsweise an der Stein-Ausstattung der Grundplatine sieht: Alle wichtigen Lager sind mit Steinen ausgestattet.

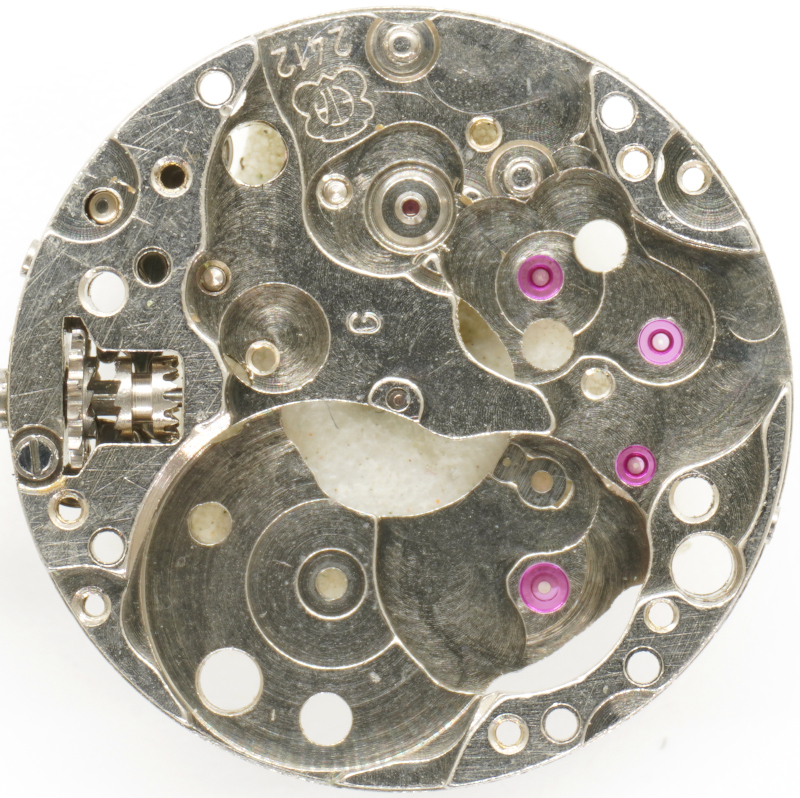

Grundplatine
Das Besondere an diesem Werk ist, daß es kein direkt angetriebenes Minutenrad mehr verwendet, sondern dieses aus Platzgründen zifferblattseitig indirekt vom Trieb des Kleinbodenrades versorgt. Das Großbodenrad am Rande des Werks stellt dabei den Kontakt mit dem Federhaus her.

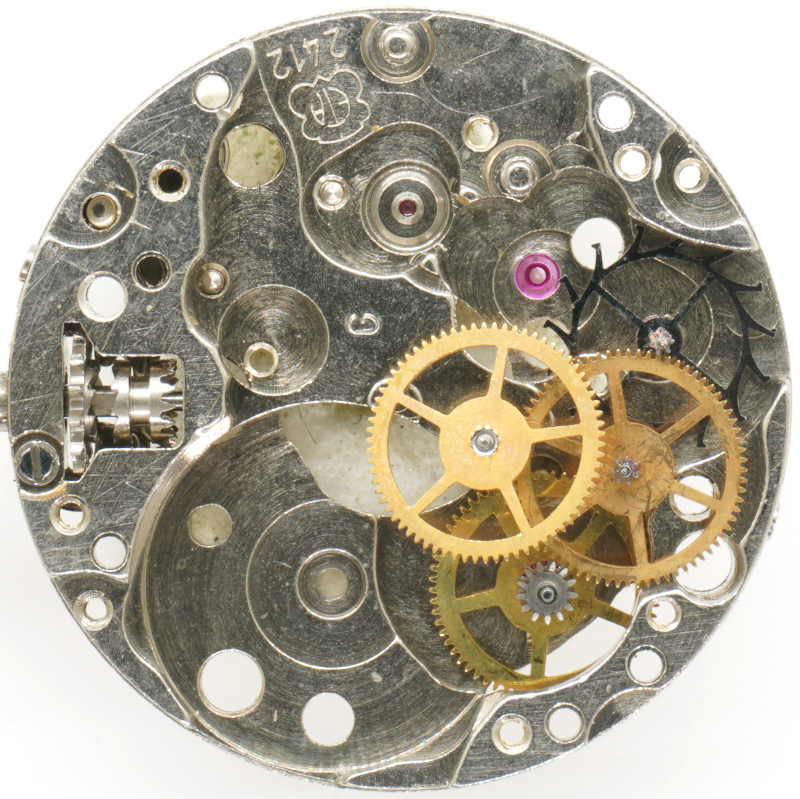

Räderwerk
Der Vorteil dieser Konstruktion ist, daß sowohl das Federhaus, als auch die Unruh sehr groß gehalten werden können, was einerseits für eine ausreichend lange Gangreserve, andererseits für stabile und gute Gangwerte sorgt.
Bei der Montage ist es leider so, dass das Räderwerk ohne Federhaus fast unmöglich, und mit Federhaus aber auch sehr schwer zu montieren ist.

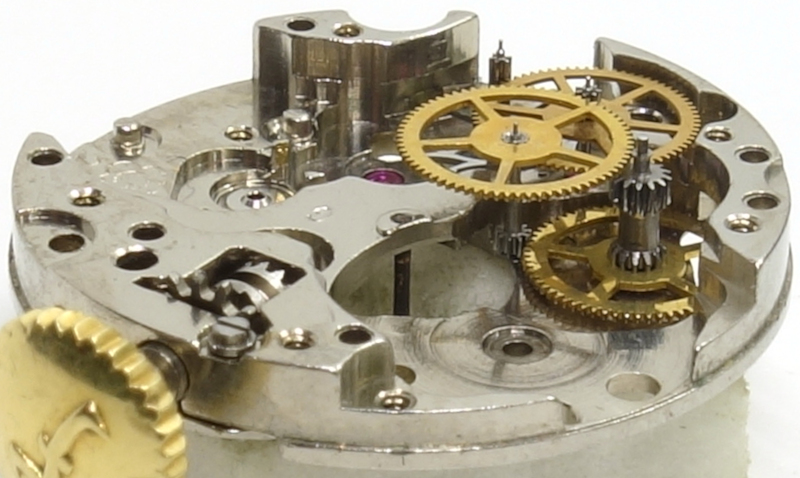

Seitenansicht des Räderwerks
In allen Varianten wird eine, mit 21.600 Halbschwingungen pro Stunde bereits relativ schnell schwingende Unruh verwendet, die stoßgesichert in einem Paar Incabloc-Stoßsicherungen gelagert ist. Die langsam schwingende (5 Halbschwingungen pro Sekunde) Ausführung dieses Werks ist das ETA 2410.
Die Justage erfolgt zumindest in den vorliegenden Varianten stets direkt am Spiralschlüssel; der Spiralklötzchenträger ist in den wohl älteren Ausführungen noch fest mit dem Unruhkloben verbunden, neuere Ausführungen besitzen bereits einen beweglichen Spiralklötzchenträger, mit dem der Abfallfehler behoben werden kann.

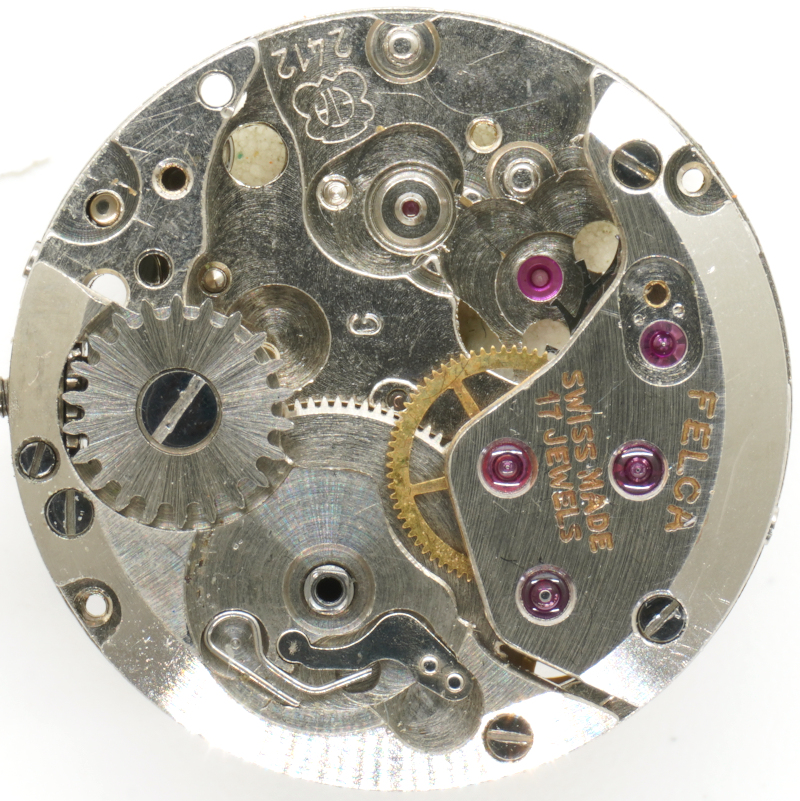

Gesperr
Das Gesperr befindet sich komplett unter dem Sperrrad.

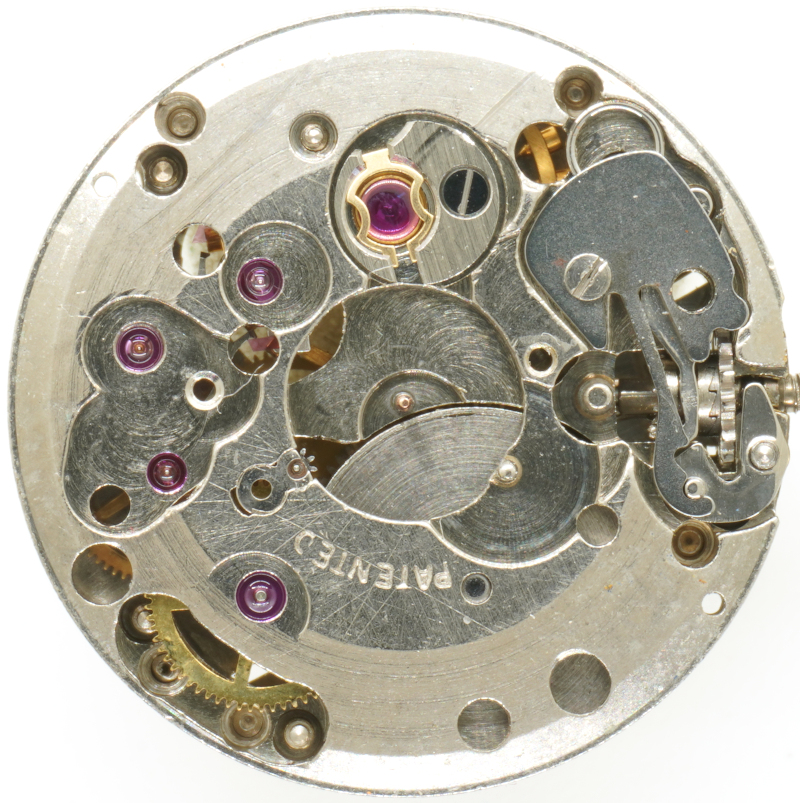

leere Zifferblattseite
Zifferblattseitig sieht man den von ETA gewohnten Aufbau mit dem Kupplungsaufzug, der Justage-Minuterie, den Vorbereitungen für die Aufnahme weiterer Decksteine (in der 17-steinigen Version) und dem nicht steingelagerten Trieb des Kleinbodenrads (bei “8”), der das Minutenrad antreibt.

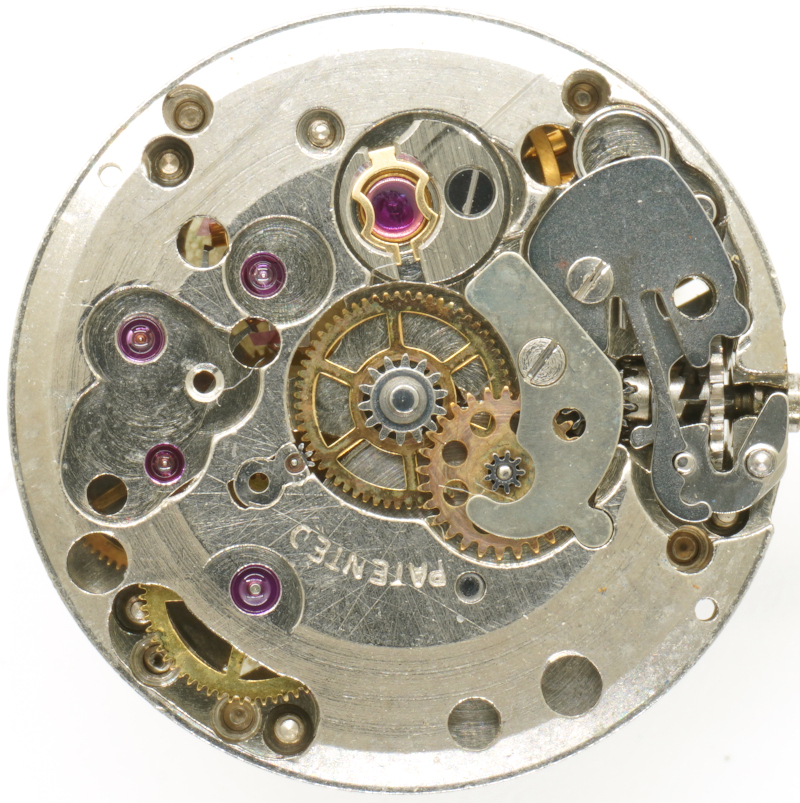

noch ohne Stundenrad
Auf dem Minutenrad sitzt, per Rutschkupplung verbunden, das Minutenrohr, in welches das Wechselrad eingreift, das wiederum das Stundenrad dreht.
ETA 2412: Zifferblattseite
Wie schon werksseitig gezeigt, kann man auch zifferblattseitig verschiedenfarbige Ausführungen bestaunen:

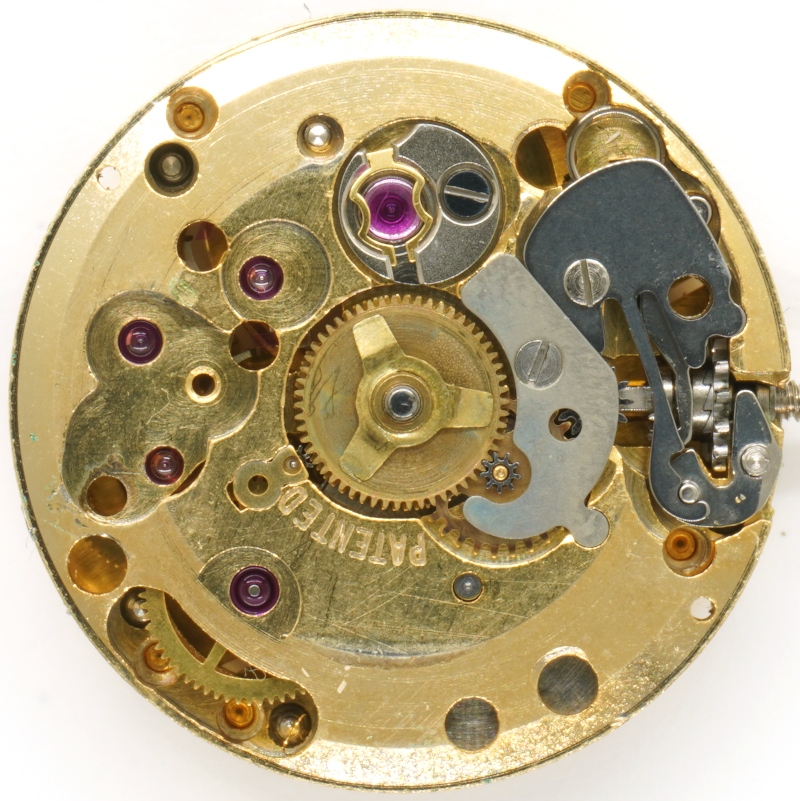

Zifferblattseite, goldene Ausführung

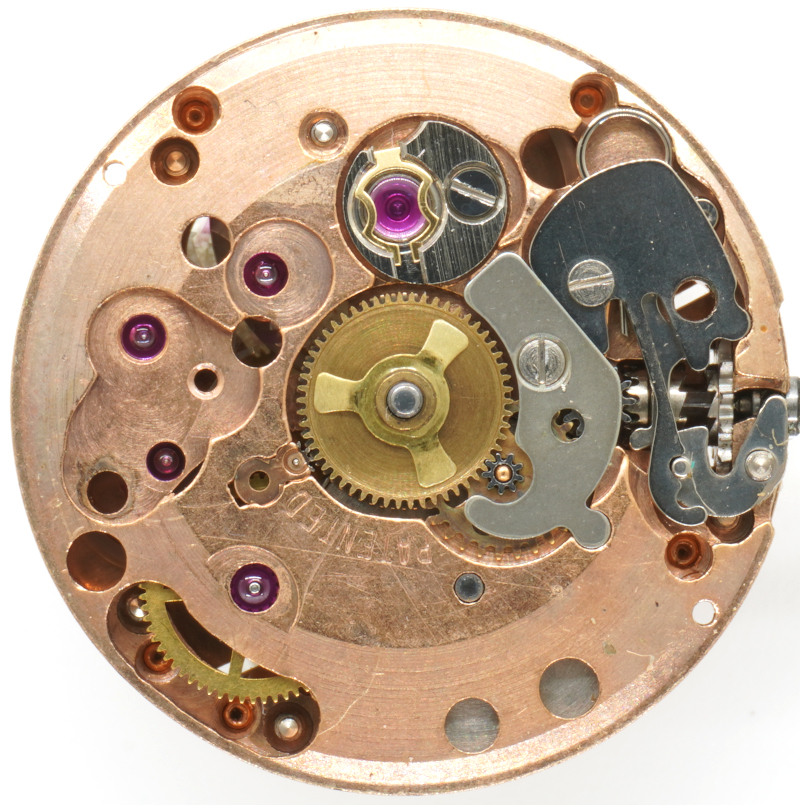

Zifferblattseite, kupferfarbige Ausführung
Im Labor
Zeitwaagen-Ergebnis
Dafür, dass das Werk aus einer “Schlachtuhr” stammt, sind die gemessenen Werte ganz in Ordnung. In besserem Zustand wären sie sicherlich noch deutlich besser.| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | +5 s/Tag | 234° | 0.5ms |
| Zifferblatt unten | +-0 s/Tag | 251° | 0.1ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | -15 s/Tag | 217° | 0.7ms |
| Krone oben (3 oben) | -15 s/Tag | 219° | 0.2ms |
| Krone links (6 oben) | -24 s/Tag | 218° | 0.1ms |
| Krone unten (9 oben) | -24 s/Tag | 211° | 0.6ms |
Technische Daten
| Hersteller: | ETA |
| Kaliber: | 2412 |
| Basiskaliber: | ETA 2410 |
| Größe: | 6 3/4''' (gemessen: 15,3mm) |
| Höhe: | 3,40mm |
| Halbschwingungen pro Stunde: | 21600 |
| Hebewinkel: | 51° |
| Anzahl Steine: | 17 |
| Hemmung: | Anker |
| Unruh-Ausführungen: | Glucydur-Schraubenunruh (zweischenklig) Glucydur-Ringunruh (dreischenklig) Monometallische Schraubenunruh (zweischenklig) Monometallische Ringunruh (dreischenklig) |
| Stoßsicherung(en): | Incabloc |
| Unruhlagerung / Richtung Spirale: | Uhrzeigersinn |
| beweglicher Spiralklötzchenträger: | nein/ja |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 2 Löcher |
| Referenzen: | Feilner: Bl. 62 6202 Flume: 1962 12 |
| Erwähnung in Artikeln (Jahre): | 1964 - 1976 |
| Inventarnummer: | 25012 |
Anwendungsgalerie

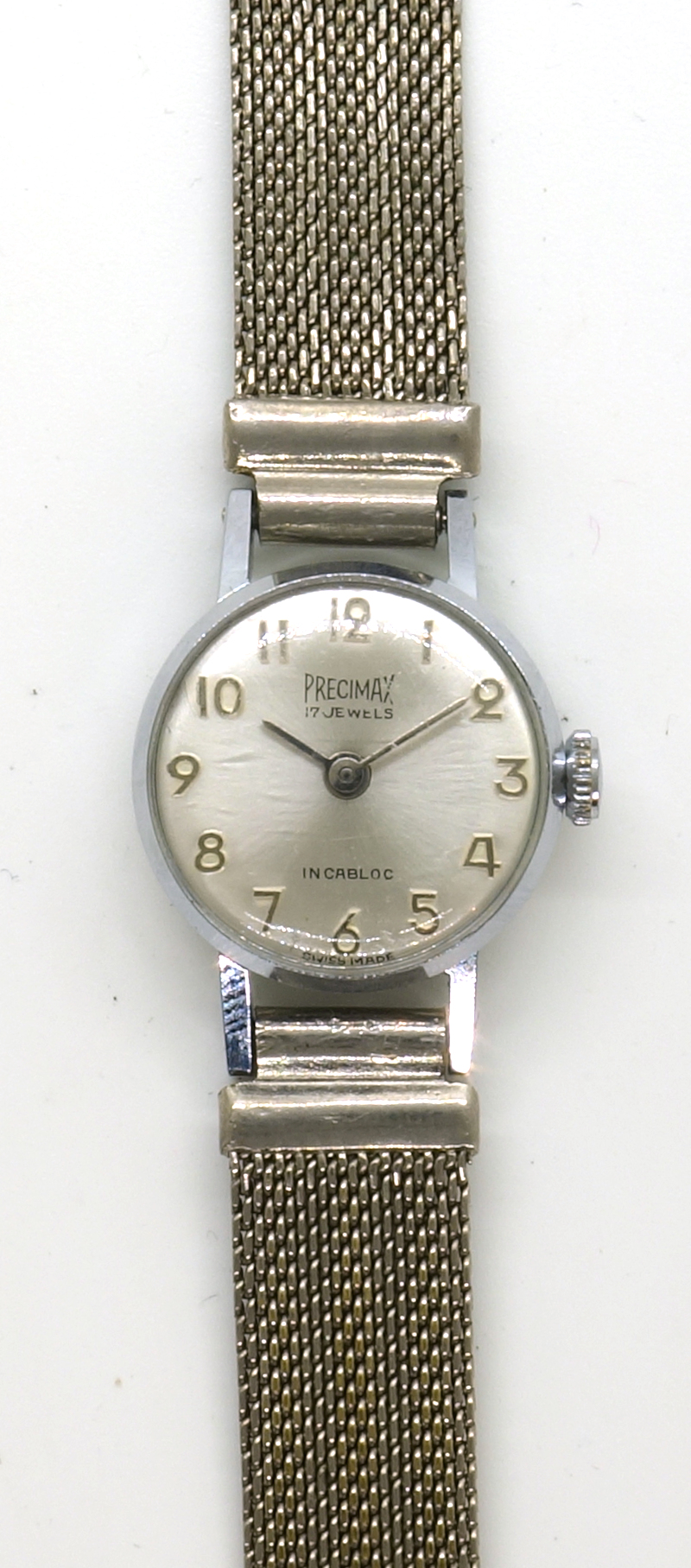

Precimax Damenuhr
Dugena Damenuhr (Gehäuse fehlt)
Roamer Damenuhr

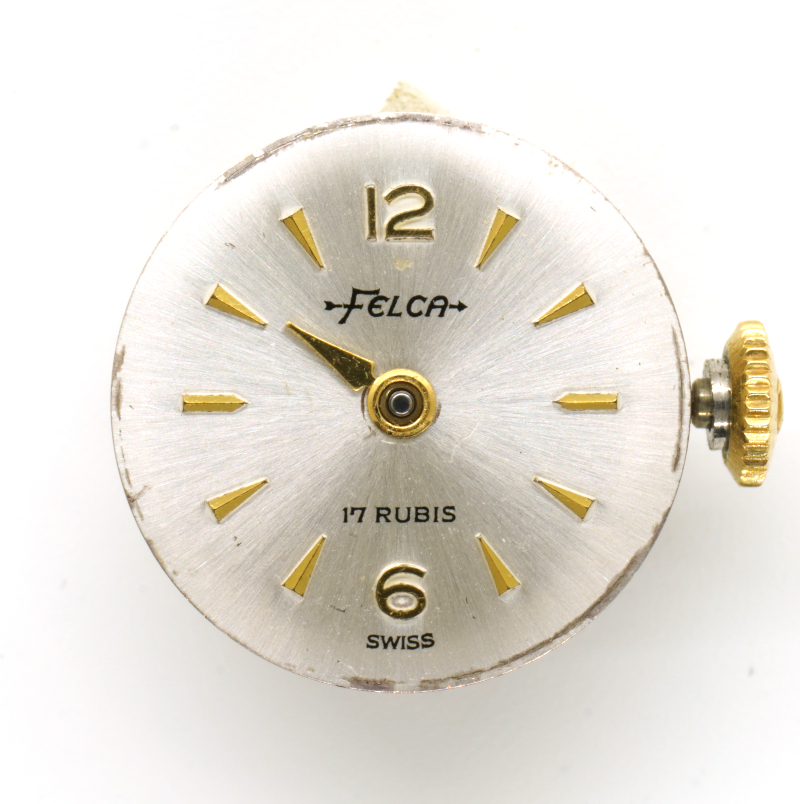

Felca Damenuhr (Gehäuse fehlt)

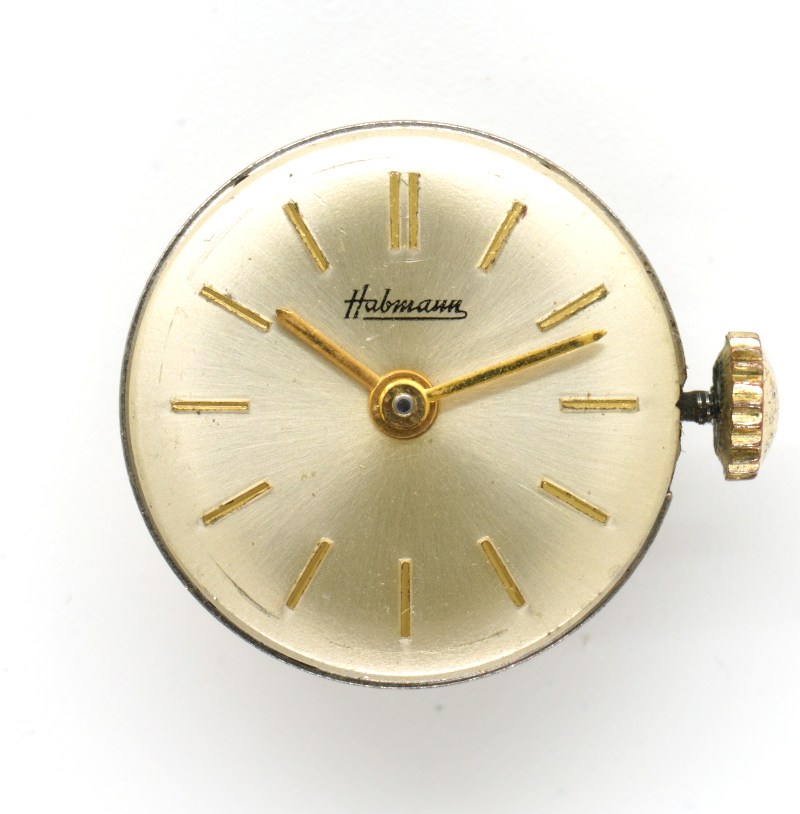

Habmann Damenuhr (Gehäuse fehlt)

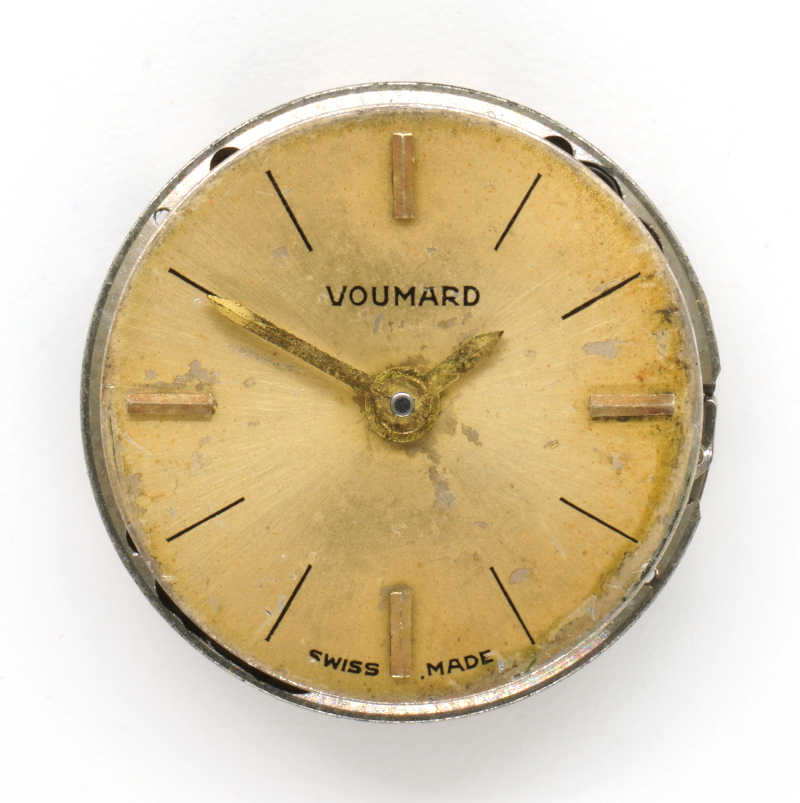

Voumard Damenuhr (Gehäuse fehlt)

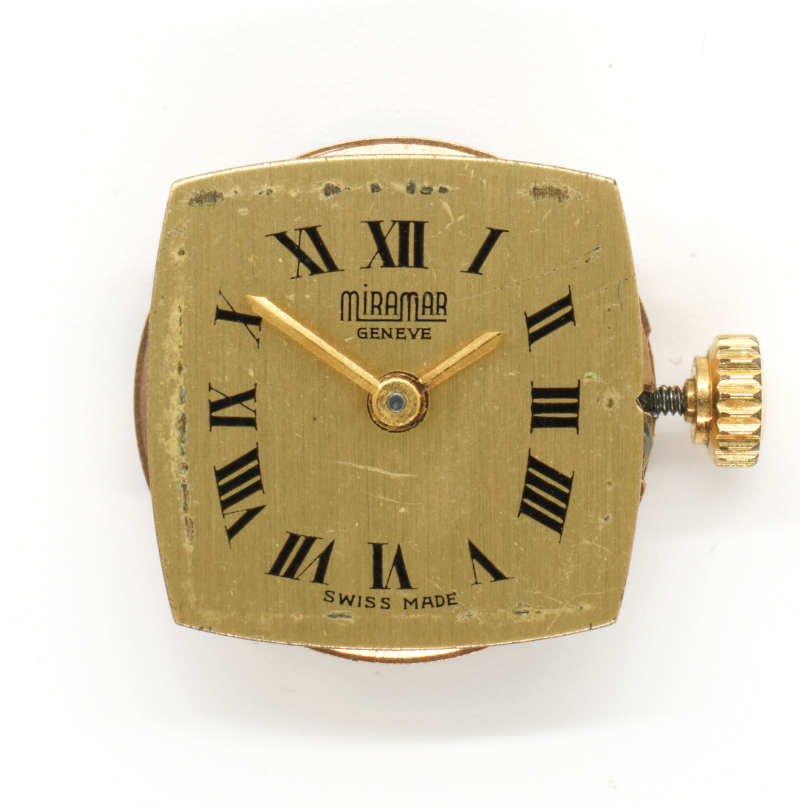

Miramar Damenuhr (Gehäuse fehlt)
anonyme Damenuhr (Gehäuse fehlt)

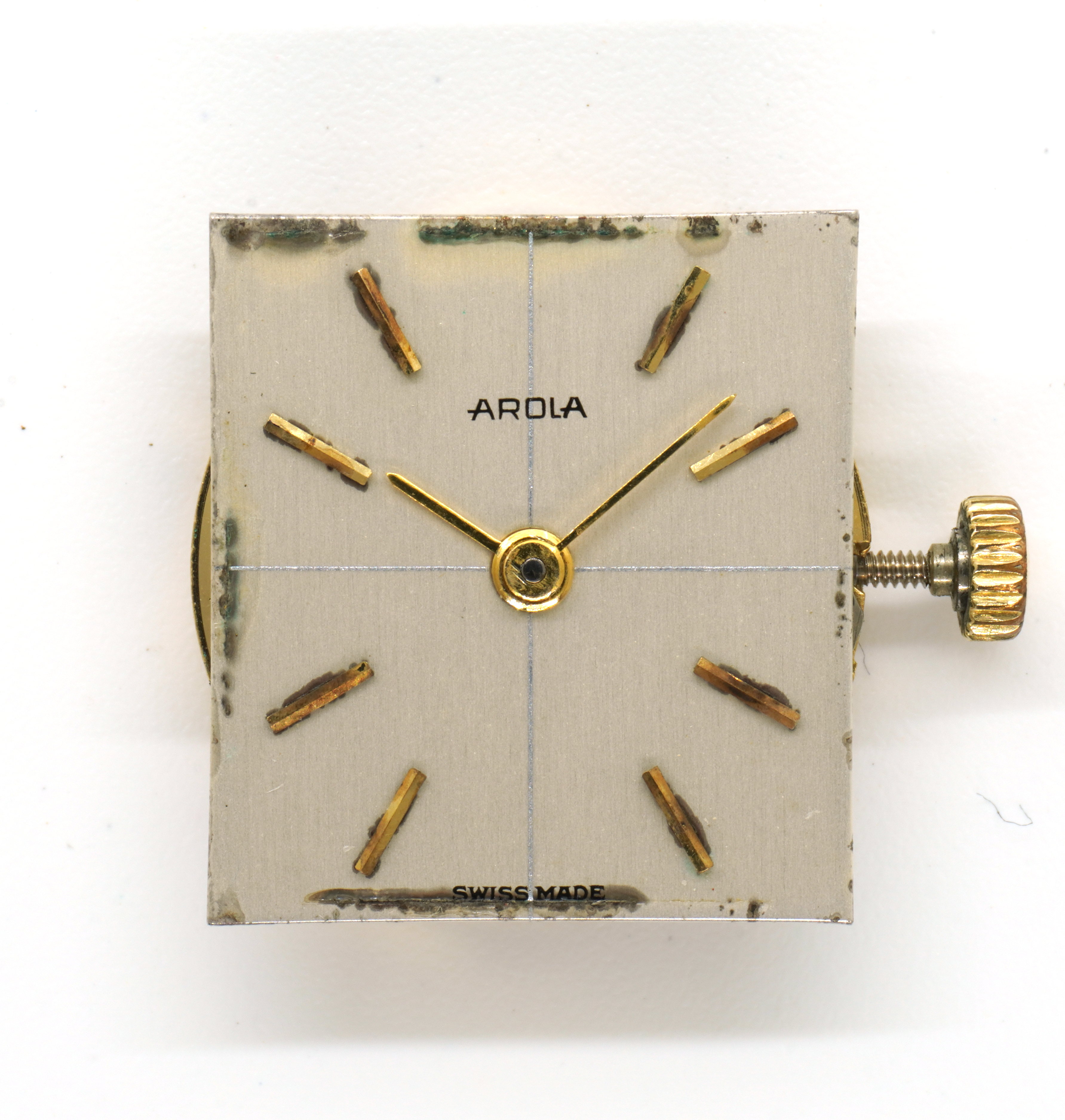

Arola Damenuhr (Gehäuse fehlt)
Eusi Damenuhr (Gehäuse fehlt)

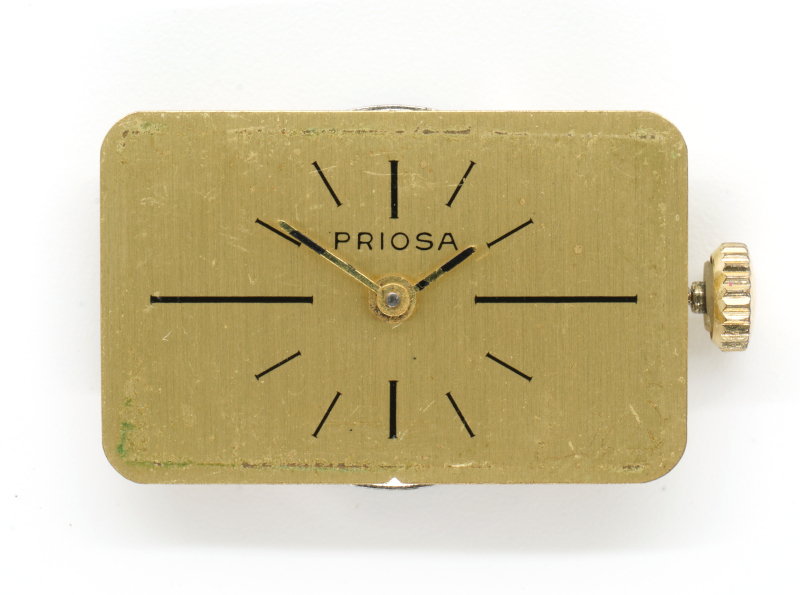

Priosa Damenuhr (Gehäuse fehlt)
