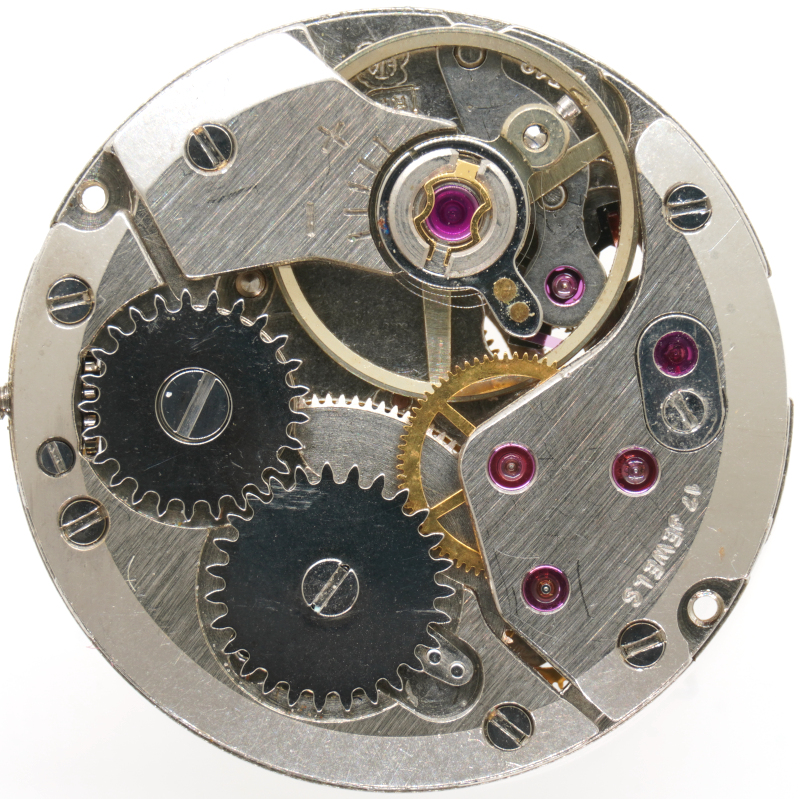

ETA 2512
Beschreibung
Das ETA 2512 zählt mit einem Durchmesser von 7 3/4 Linien bereits zu den größeren Handaufzugswerken, inbesondere von solchen, die lediglich Stunden und Minuten anzeigen konnten. Von Dugena bekam es die interne Bezeichnung Dugena 3301:

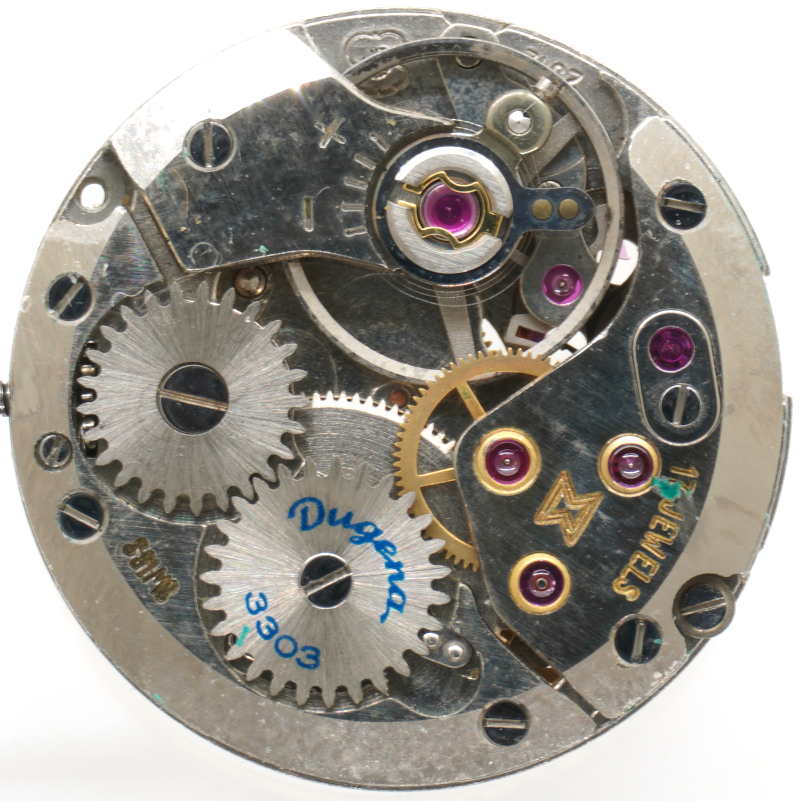

Ausführung als "Dugena 3303"
Es beschließt, zusammen mit seinem Nachfolger, dem ETA 2512-1, das sogar noch bis 1983 gebaut wurde, die Serie an flachen Zweizeiger-Handaufzugswerken.
Im Laufe seiner Bauzeit war es natürlich wieder in unterschiedlichen Ausführungen erhältlich, ein paar davon sind im Archiv verzeichnet:

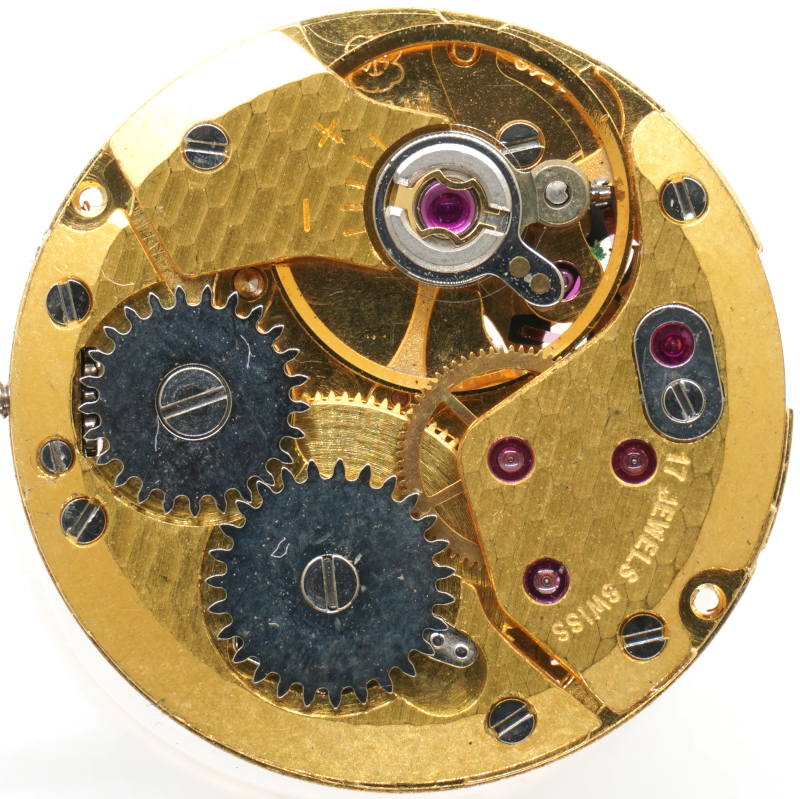

Goldfarbige Ausführung mit Glucydur-Unruh und Hammerschlag-Dekor

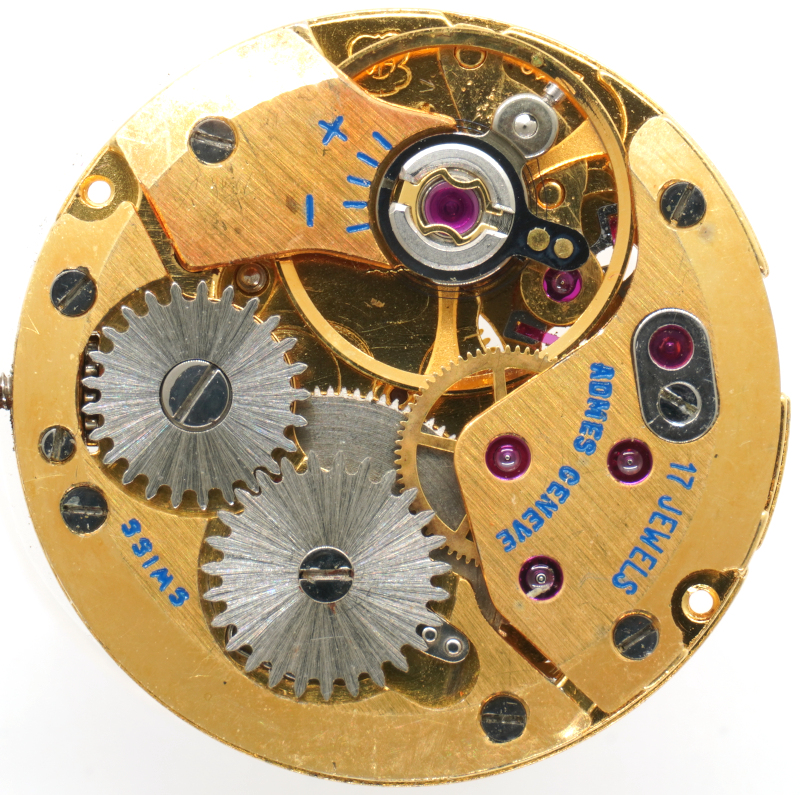

strichpolierte, goldfarbige Ausführung

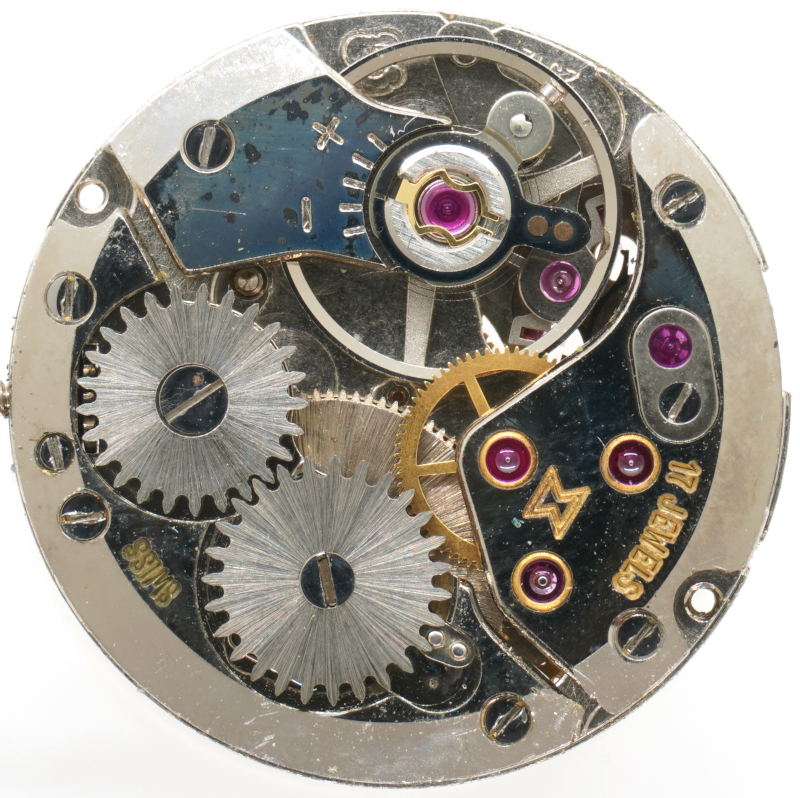

Ausführung in poliertem Stahl mit monometallischer Unruh
Alle haben eine sehr gute Verarbeitung gemein, sind aber wegen der flachen Bauweise nur sehr umständlich zu montieren.

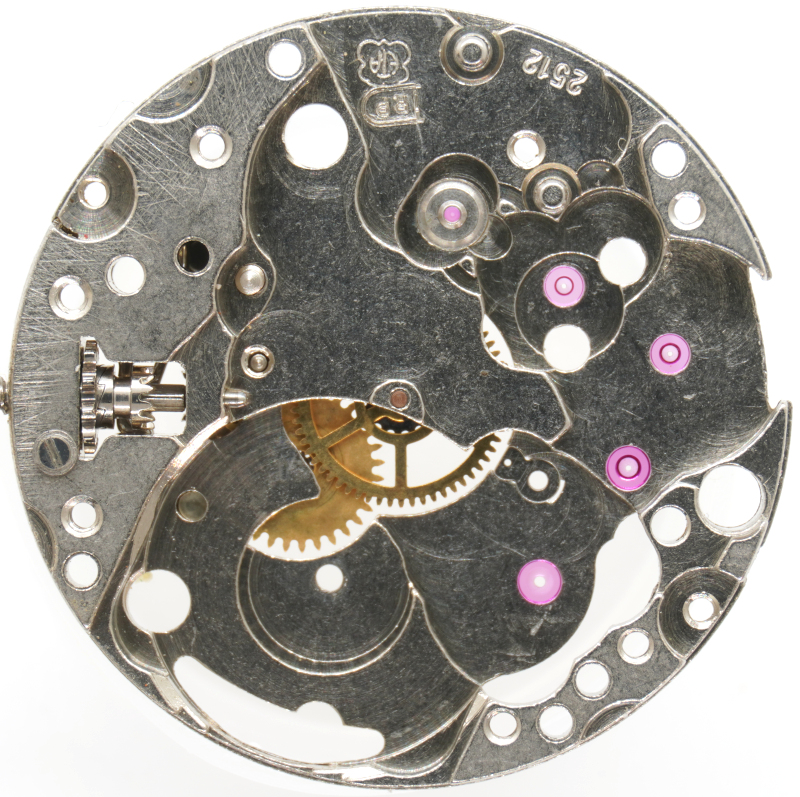

Grundplatine
Der Räderwerksaufbau ist wieder der gleiche moderne Aufbau mit fehlendem zentralen Minutenrad und Antrieb des zifferblattseitigen Zeigerwerks per Kleinbodenrad-Trieb.
Das sehr große Federhaus, das praktisch bis zur Werkmitte reicht, treibt das Großbodenrad an, gefolgt vom Kleinbodenrad und Stahl-Ankerrad.
Als Hemmung kommt eine schweizer Palettenankerhemmung zum Einsatz.

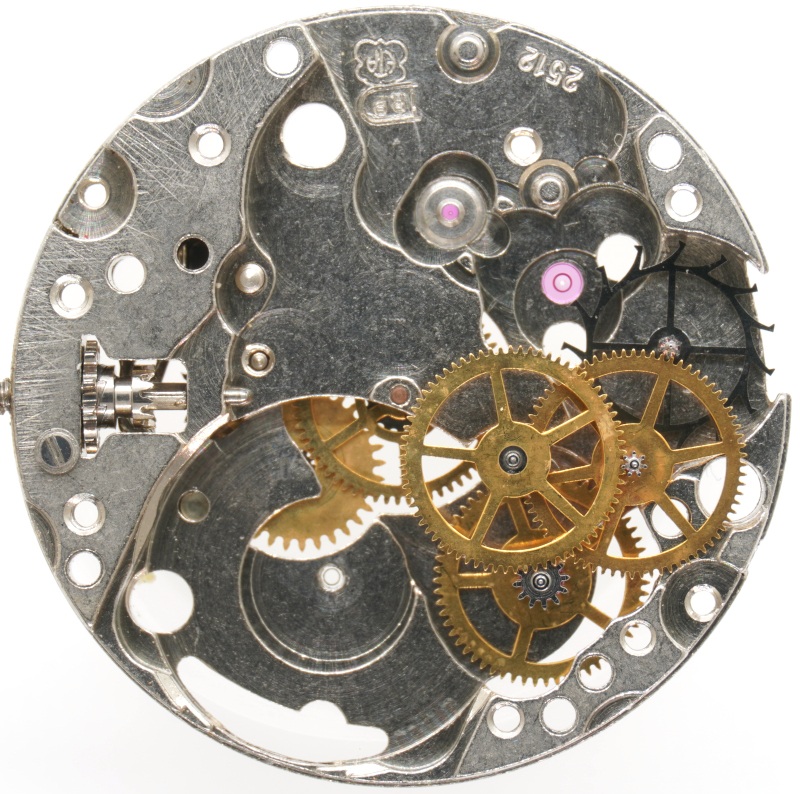

Räderwerk
Die schraubenlose Unruh, entweder Glucydur oder monometallisch, ist in einem Incabloc-Paar gelagert. Sie schlägt bereits lit 21,600 Halbschwingungen pro Stunde. Das Schwesterwerk, das ETA 2510, arbeitet dagegen noch mit langsamen 18,000 Halbschwingungen.
Die Justage erfolgt direkt am Spiralschlüssel; der Spiralklötzchenträger ist beweglich angebracht, so dass damit der Abfallfehler minimiert werden kann.

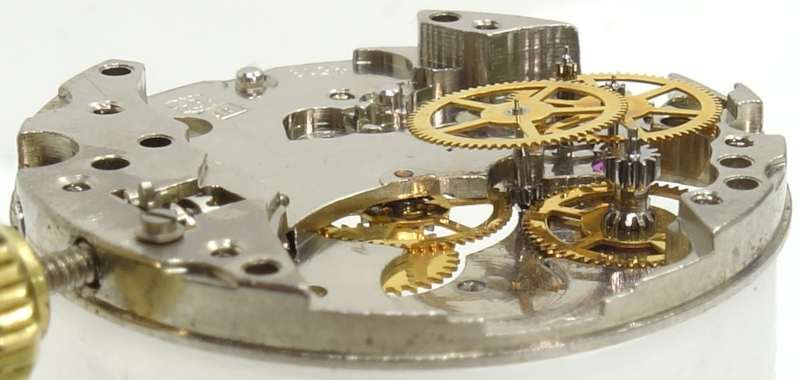

Seitenansicht des Räderwerks
Wie bei den anderen verwandten Werken, befindet sich auch beim ETA 2512 das Gesperr unter dem Sperrrad.

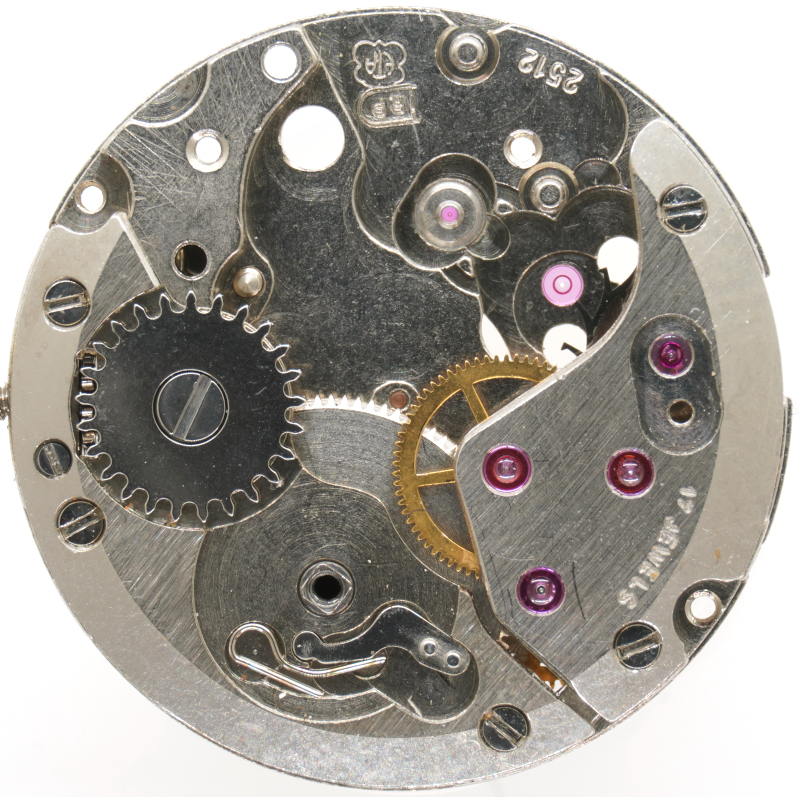

Gesperr
Das Zeigerwerk wird auf der Zifferblattseite durch das Kleinbodenrad-Trieb angetrieben, welches auf das Minutenrad einwirkt. Auf diesem befindet sich, mit einer Rutschkupplung versehen, das Viertelrohr, in welches das Wechselrad eingreift, das wiederum das Stundenrad dreht.

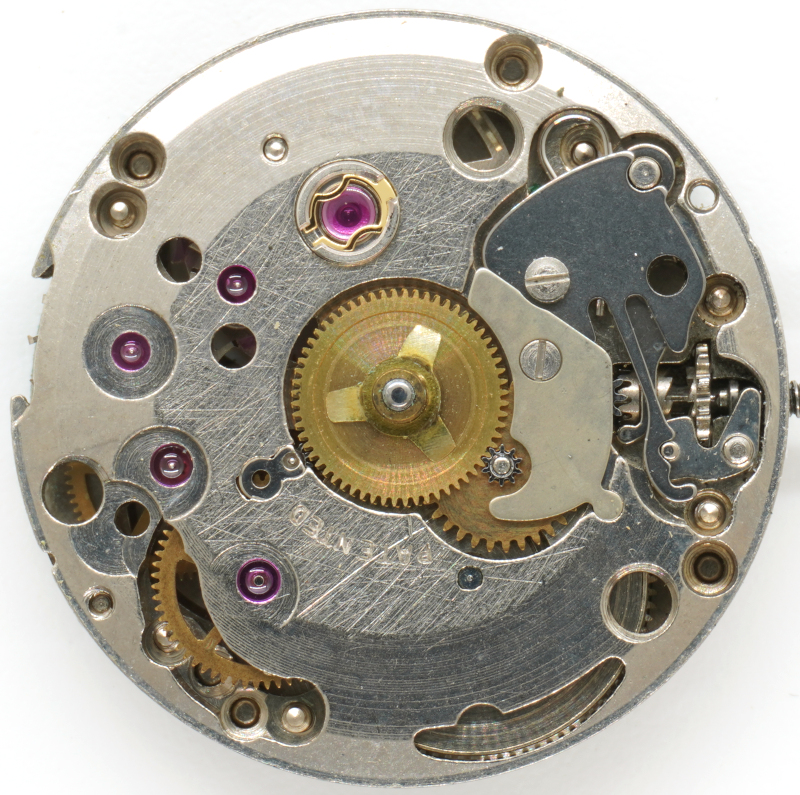

ETA 2512: Zifferblattseite
Wie schon werksseitig gezeigt, kann man auch zifferblattseitig verschiedenfarbige Ausführungen bestaunen:

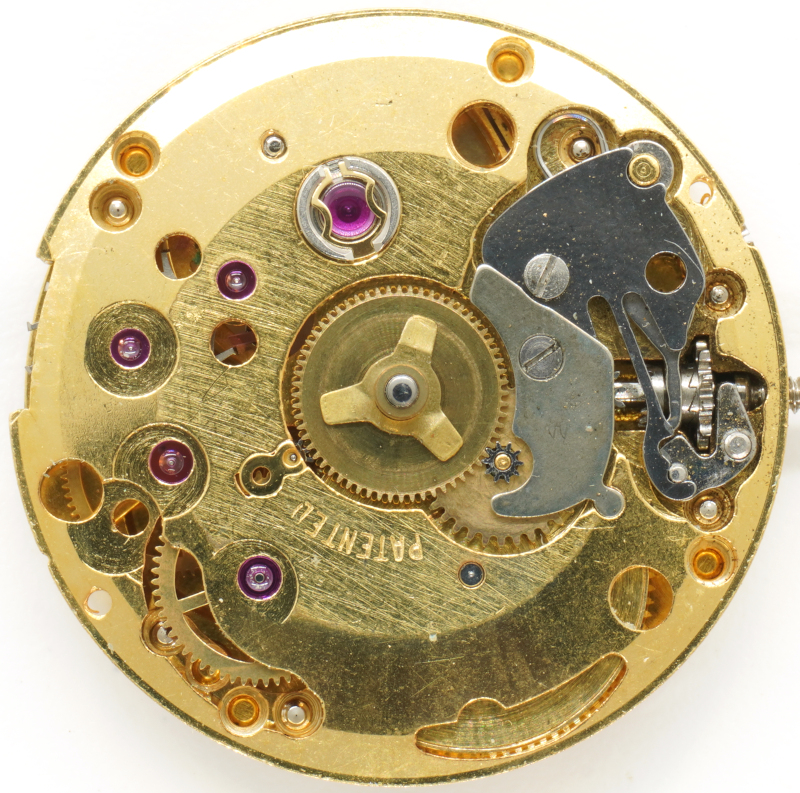

Zifferblattseite, goldene Ausführung

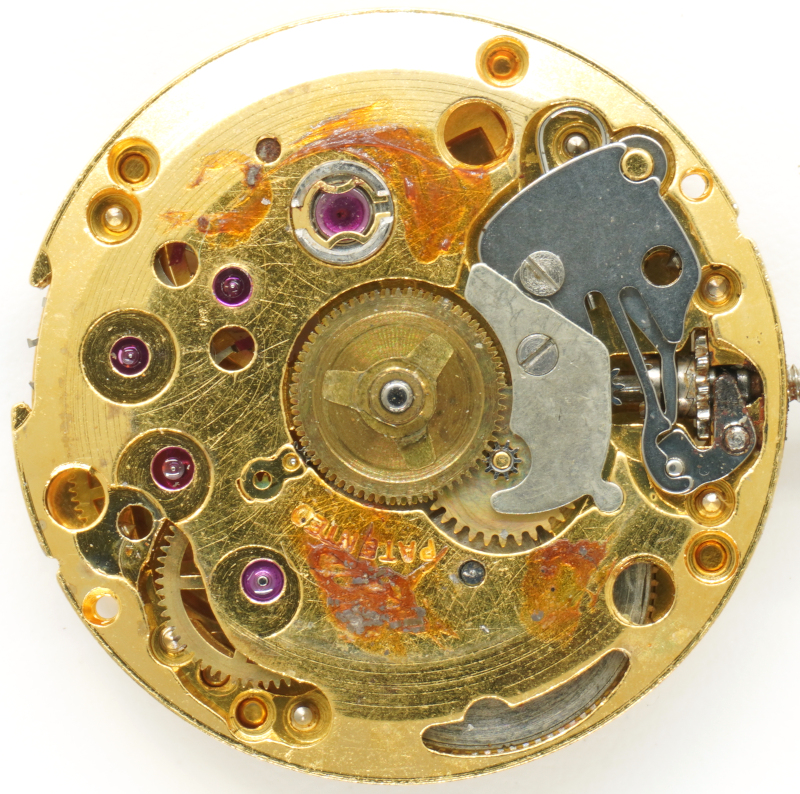

stärker abgeschrägte Ausführung
Im Labor
Zeitwaagen-Ergebnis
Der größere Durchmesser macht sich hier sehr positiv bemerkbar, v.a. weil auch dieses Werk wieder ein “Schlachtwerk” ist.| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | +6 s/Tag | 284° | 0.0ms |
| Zifferblatt unten | -3 s/Tag | 273° | 0.1ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | -9 s/Tag | 234° | 0.3ms |
| Krone oben (3 oben) | -13 s/Tag | 236° | 0.0ms |
| Krone links (6 oben) | -18 s/Tag | 237° | 0.0ms |
| Krone unten (9 oben) | -2 s/Tag | 248° | 0.3ms |
Technische Daten
| Hersteller: | ETA |
| Kaliber: | 2512 |
| Basiskaliber: | ETA 2510 |
| Größe: | 7 3/4''' (gemessen: 17,2mm) |
| Höhe: | 2,90mm |
| Halbschwingungen pro Stunde: | 21600 |
| Hebewinkel: | 52° |
| Hemmung: | Anker |
| Unruh-Ausführungen: | Glucydur-Ringunruh (dreischenklig) Monometallische Ringunruh (dreischenklig) |
| Stoßsicherung(en): | Incabloc |
| Unruhlagerung / Richtung Spirale: | Uhrzeigersinn |
| beweglicher Spiralklötzchenträger: | ja |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 2 Löcher |
| Befestigung Winkelhebel: | geschraubt |
| Produktionszeitraum: | 1959 - 1976 |
| Referenzen: | Flume: K2 2 |
| Erwähnung in Artikeln (Jahre): | 1964 - 1971 |
| Inventarnummer: | 25014 |
Anwendungsgalerie

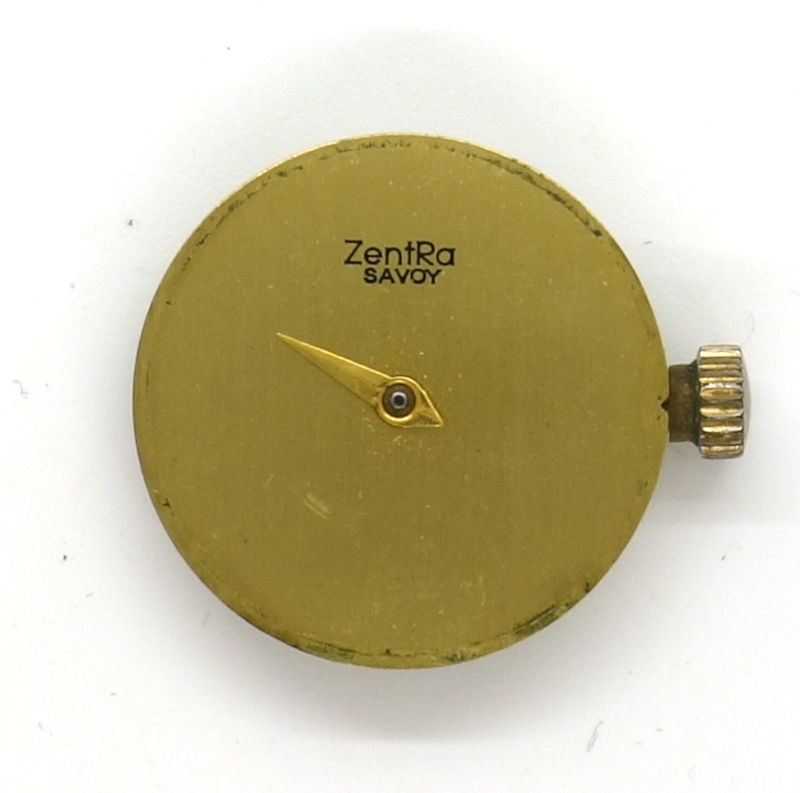

ZentRa Savoy Damenuhr (Gehäuse fehlt)

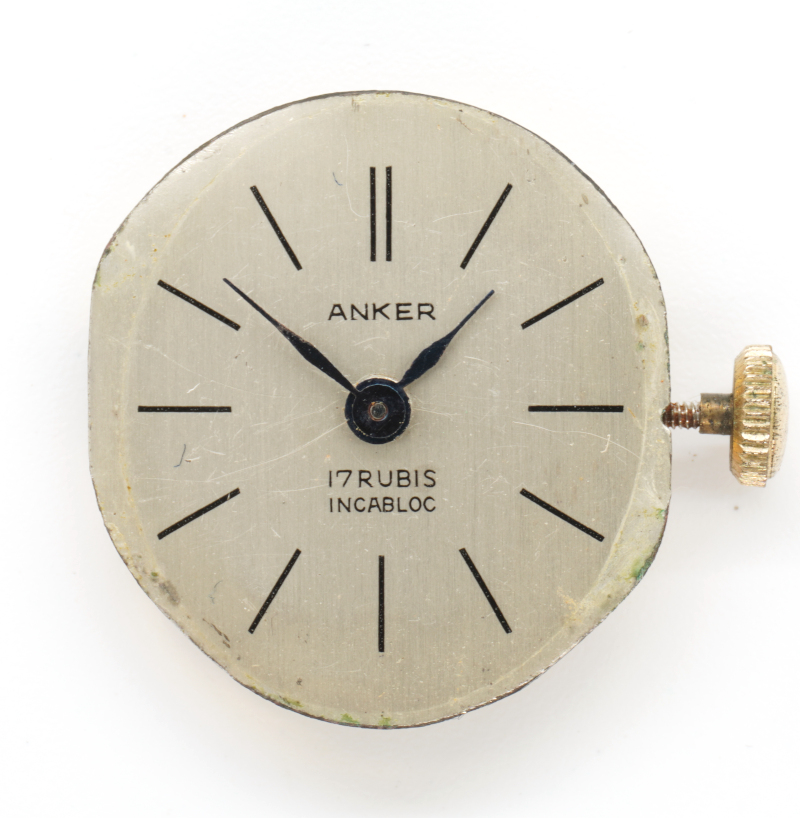

Anker Damenuhr (Gehäuse fehlt)

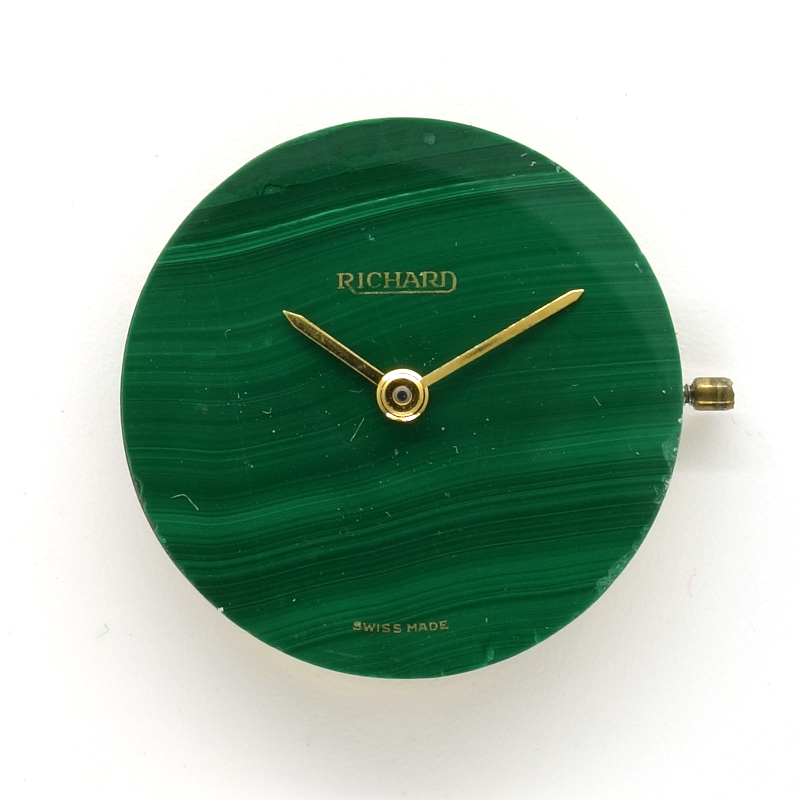

Richard Damenuhr (Gehäuse fehlt)

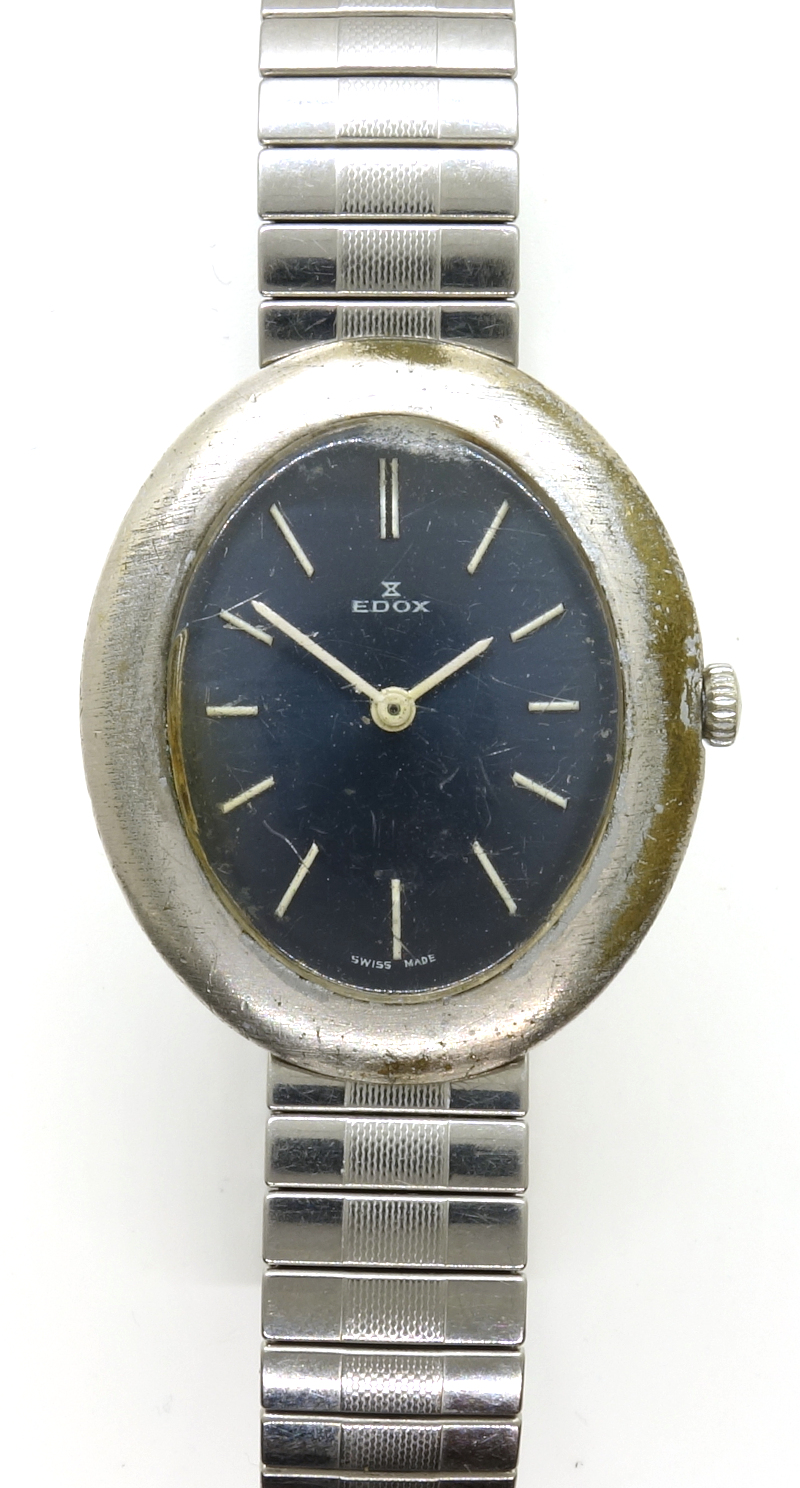

Edox Damenuhr

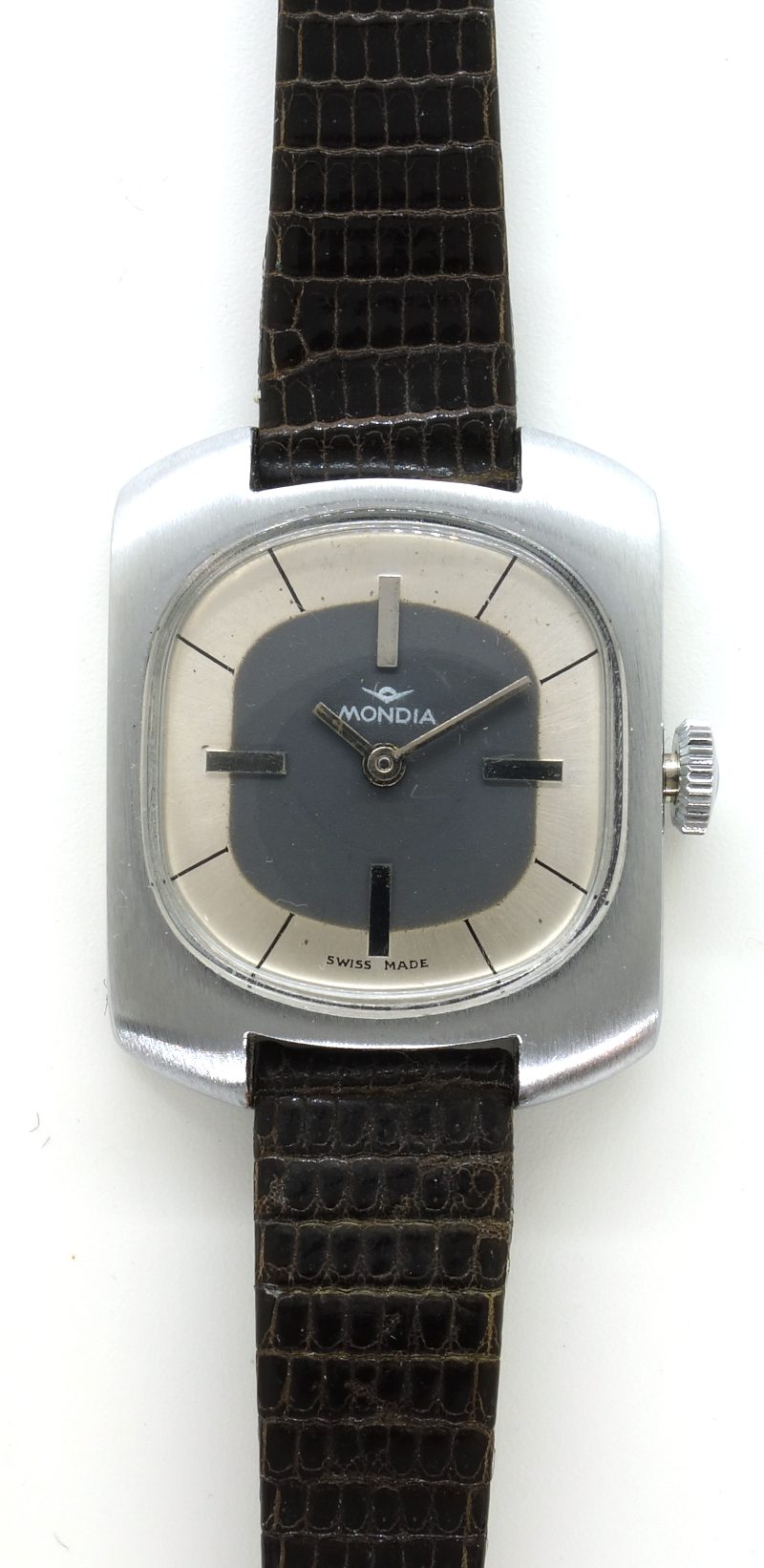

Mondia Damenuhr

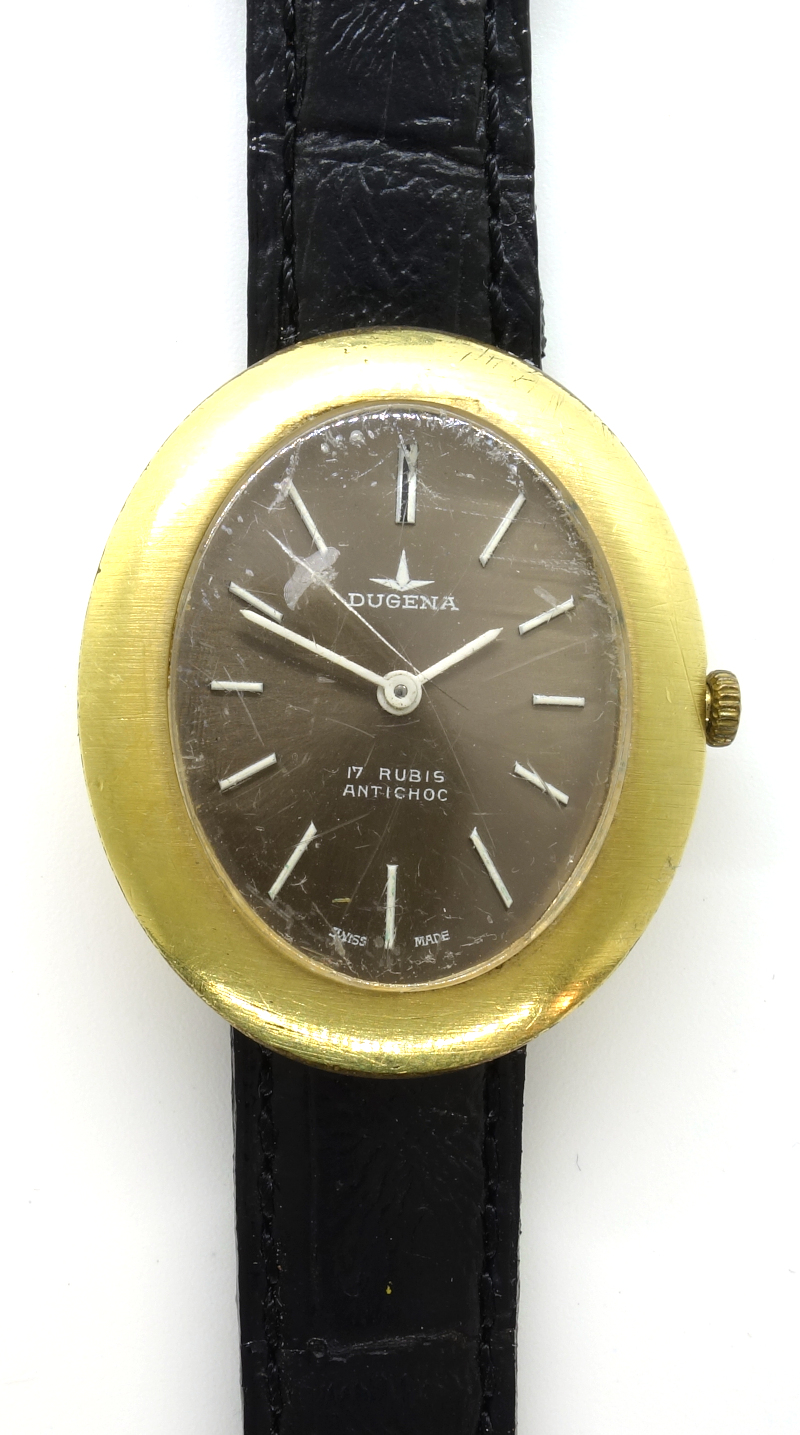

Dugena Damenuhr

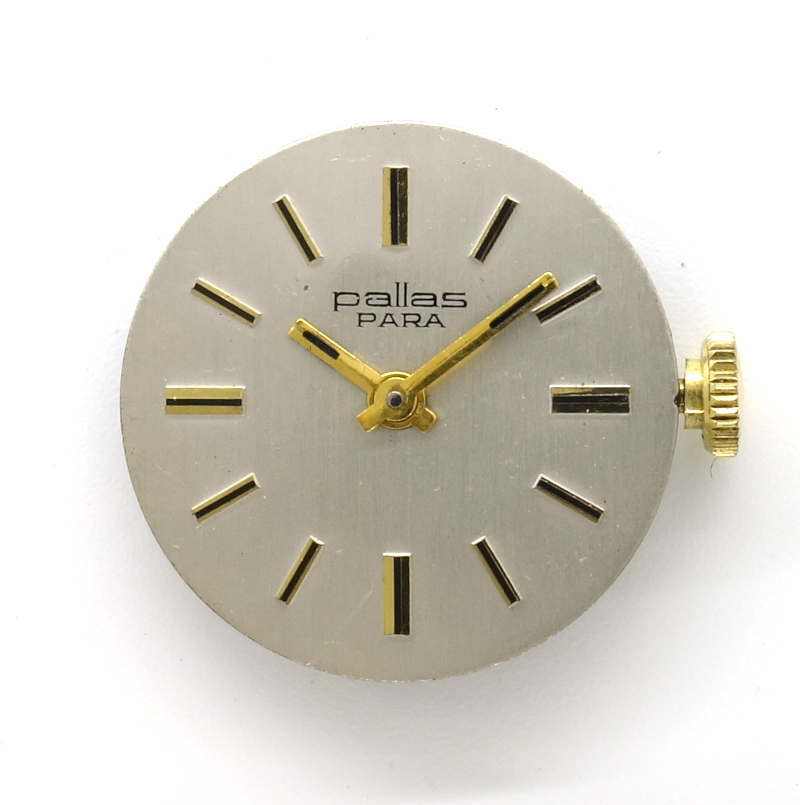

Pallas Para Damenuhr (Gehäuse fehlt)
