Junghans 667.01
Beschreibung
Auch wenn das Junghans 667 (hier in der Grundausführung Junghans 667.01 ohne Datum) nicht das allererste Quarzwerk von Junghans für Armbanduhren war (das zuvor produzierte Kaliber 666 wurde nur in niedrigen Stückzahlen produziert), so war es doch das erste Werk, das die Million übersprang, was seine produzierte Stückzahl betraf.
Die komplette Serie 667 wurde zwischen 1975 und 1981 hergestellt, das Kaliber Junghans 667.01 zwischen 1975 und 1978.

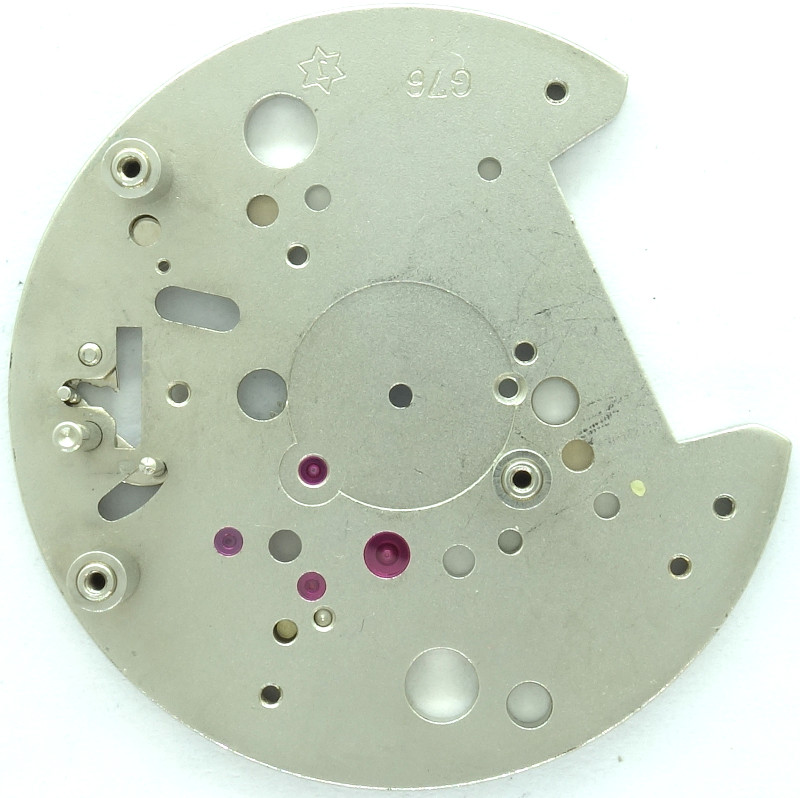

Grundplatine
Es zeigt bereits deutliche Merkmale einer sehr rationellen Fertigung, ist aber noch vergleichsweise hochwertig ausgeführt, mit in Summe neun Lagersteinen (andere Quellen sprechen von 7).

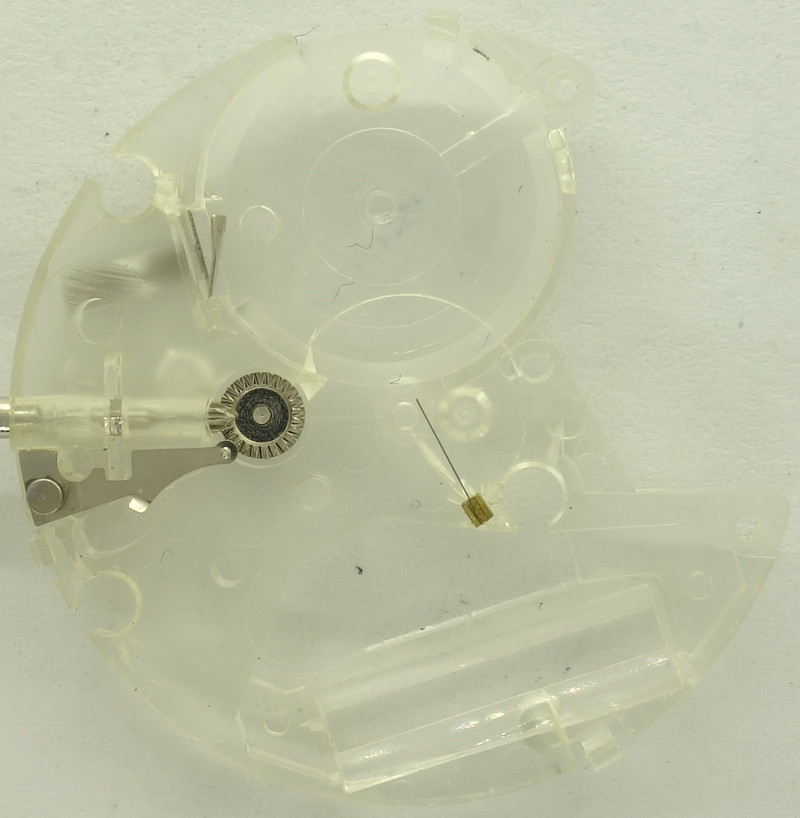

Plastik-Montagekapsel

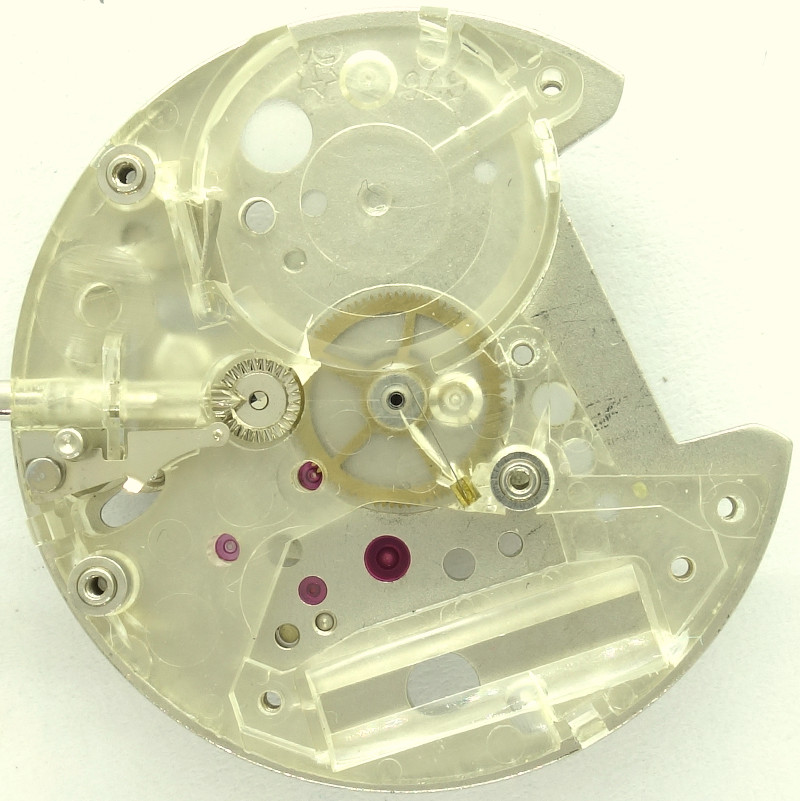

Das zentrale Minutenrad befindet sich direkt auf der Grundplatine, alle anderen Räder sind in einer Art Plastikkapsel geschützt, die zwischen die Pfeiler des Werk-Skeletts gesteckt wird.
Grundplatine mit Minutenrad

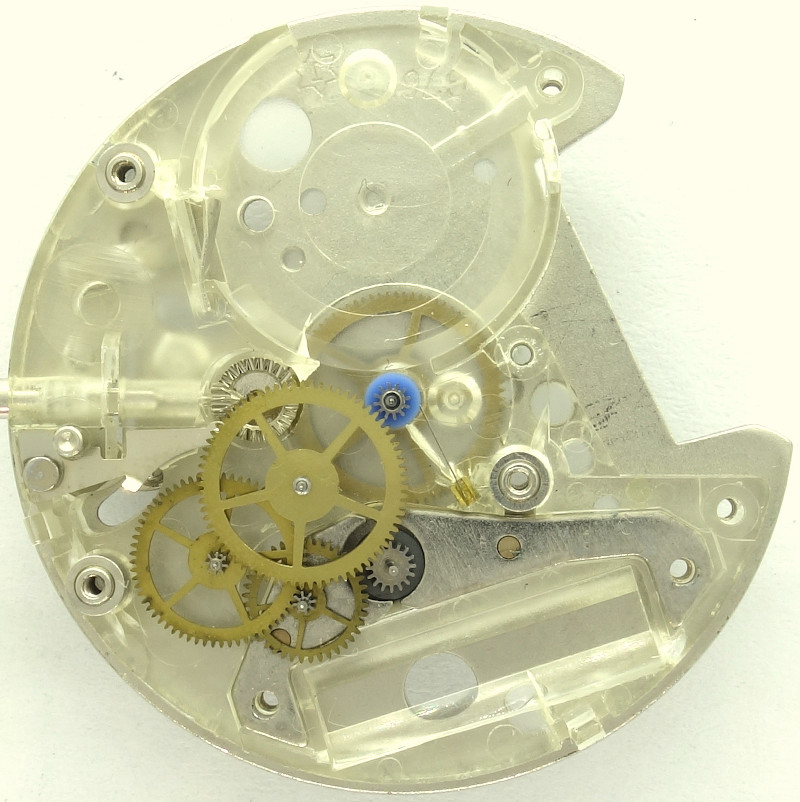

Man erkennt her noch schön einen recht konventionell, mit großen Rädern ausgeführten Aufbau, der aus dem Rotor, einem Übertragungsrad, dem Sekundenrad, Kleinbodenrad und Zentralsekundenrad (indirekt angetrieben) besteht. Das Kleinbodenrad greift in das Minutenrad ein.
Eine kleine Blattfeder, die auf den Plastikläufer des Zentralsekundenrads einwirkt, verhindert das Flattern der Zentralsekunde.
Räderwerk
Den hier noch freien Platz nimmt die große Spule an, die leider recht empfindlich ist, bei beiden vorliegenden Exemplaren ist sie schadhaft.

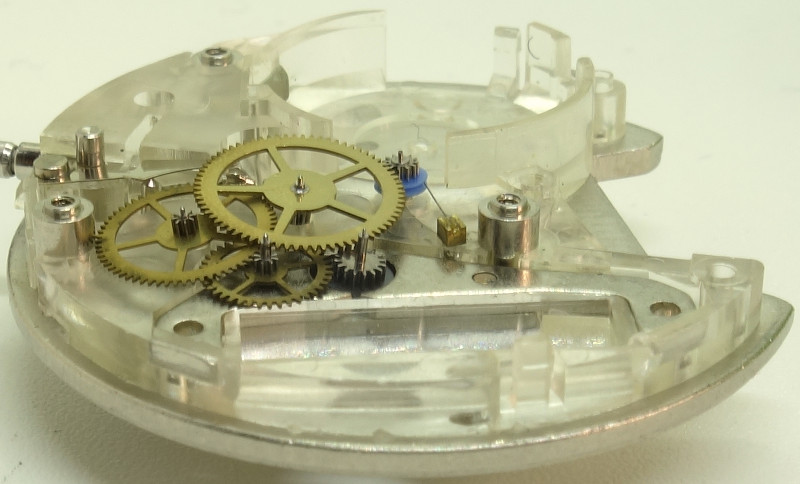

Seitenansicht des Räderwerks

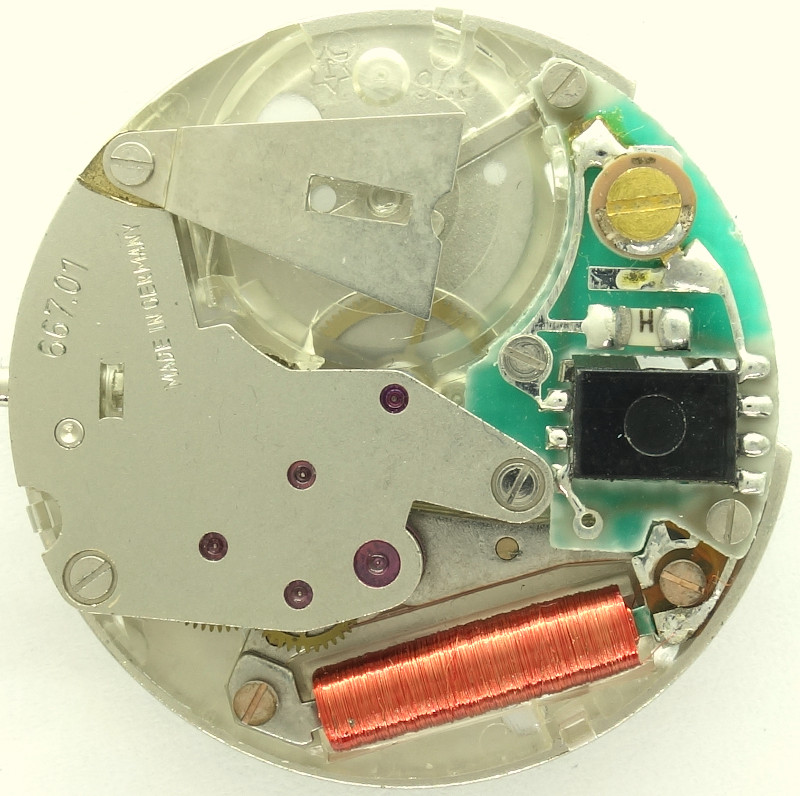

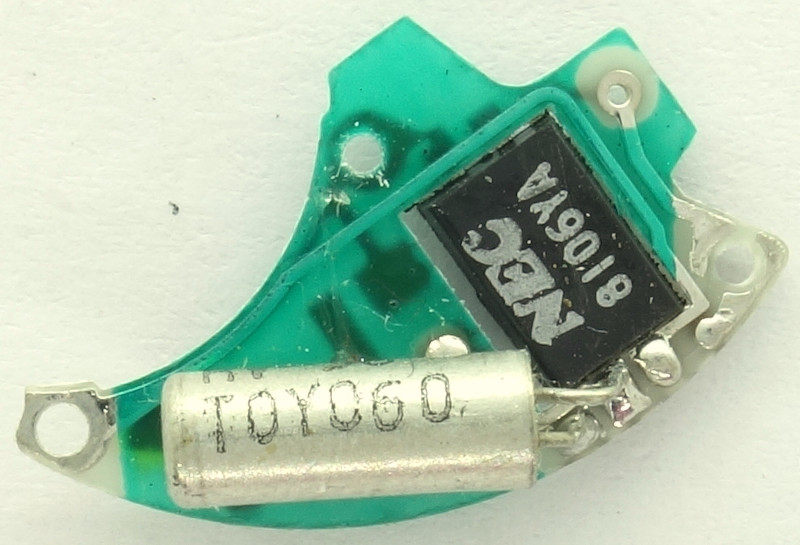

Der Elektronikblock ist sehr einfach aufgebaut, auf der Zifferblattseite befinden sich der runde 32kHz-Quarz und das IC vom Typ NEC 8106YA, auf der Werksseite ein Kondensator und der Trimmkondensator, mit dem die Schwingfrequenz des Quarzes möglichst exakt auf 32768Hz abgestimmt wird.
Elektronikmodul

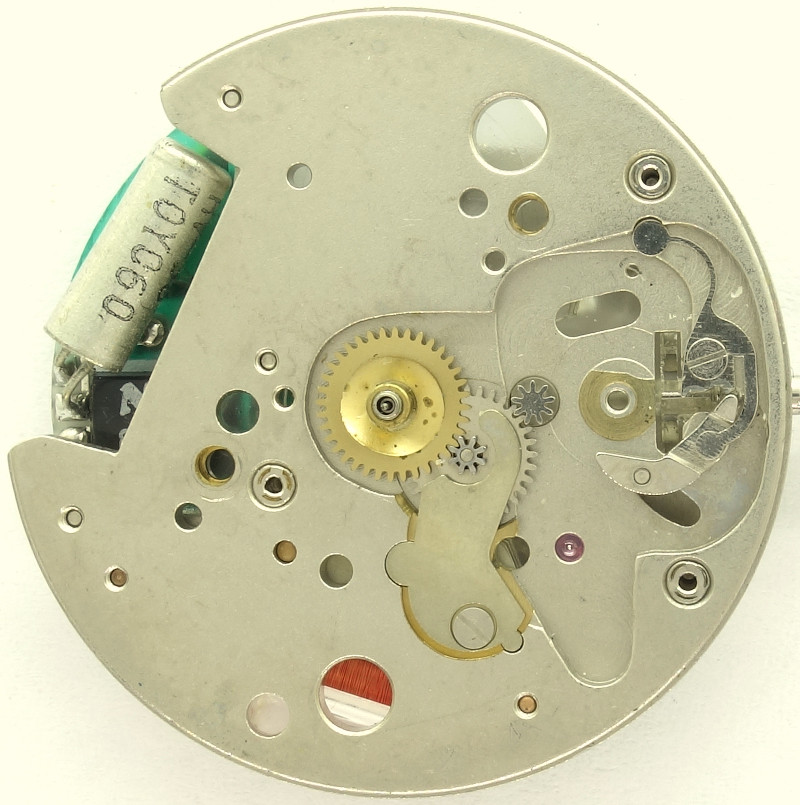

Zifferblattseitig gibt es wenig zu sehen, es kommt eine Art Kupplungsaufzug zum Einsatz, allerdings befindet sich die Zeigerstellung auf der Werksseite und wird durch Herausziehen der Stellwelle aktiviert, indem ihr Ende auf das Zeigerstellrad einwirkt.
Junghans 667.01: Zifferblattseite
Dieses Werk zeigt, dass bereits 1975 die Entwicklung der Quarzarmbanduhr so gut wie abgeschlossen war. An der Konstruktion eines Quarzwerks hat sich seitdem nichts grundlegendes mehr geändert, lediglich die Produktion wurde immer billiger.
Technische Daten
| Hersteller: | Junghans |
| Kaliber: | 667.01 |
| Basiskaliber: | Junghans 667.00 |
| Größe: | 11 1/2''' (gemessen: 25,6mm) |
| Höhe: | 5,70mm |
| Frequenz: | 32768 Hz |
| Anzahl Steine: | 9 |
| Hemmung: | Quarz |
| Werksaufbau: |
|
| Bauweise: | Pfeilerbauweise |
| Aufzugstyp: | Kupplungsaufzug |
| Befestigung Winkelhebel: | gesteckt |
| Winkelhebelfeder: | 1 Loch/Löcher |
| : | gesteckt |
| Ausstattung: |
|
| Produktionszeitraum: | 1975 - 1978 |
| Inventarnummer: | 23012 |
Anwendungsgalerie

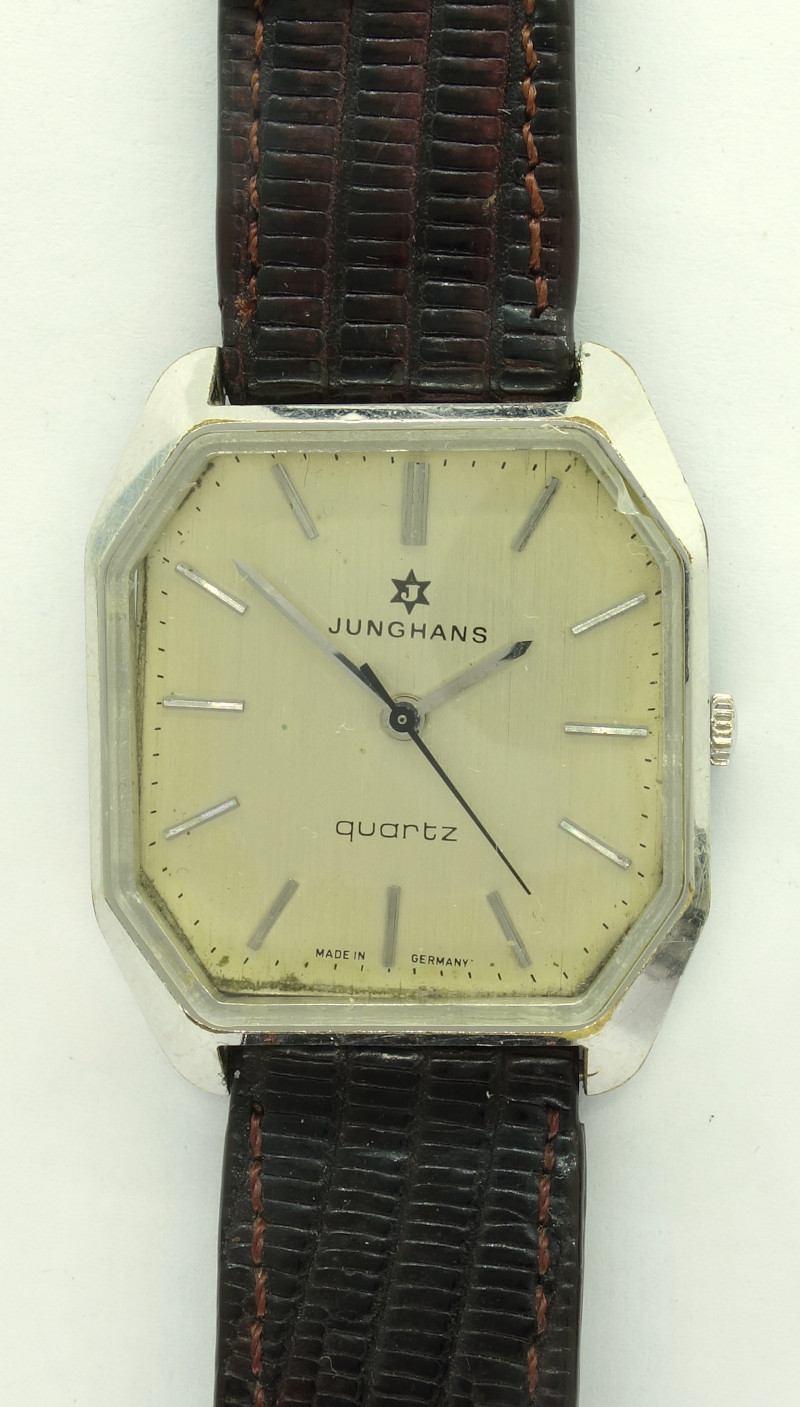

Junghans Herren-Quarzuhr, Modell 010/2753

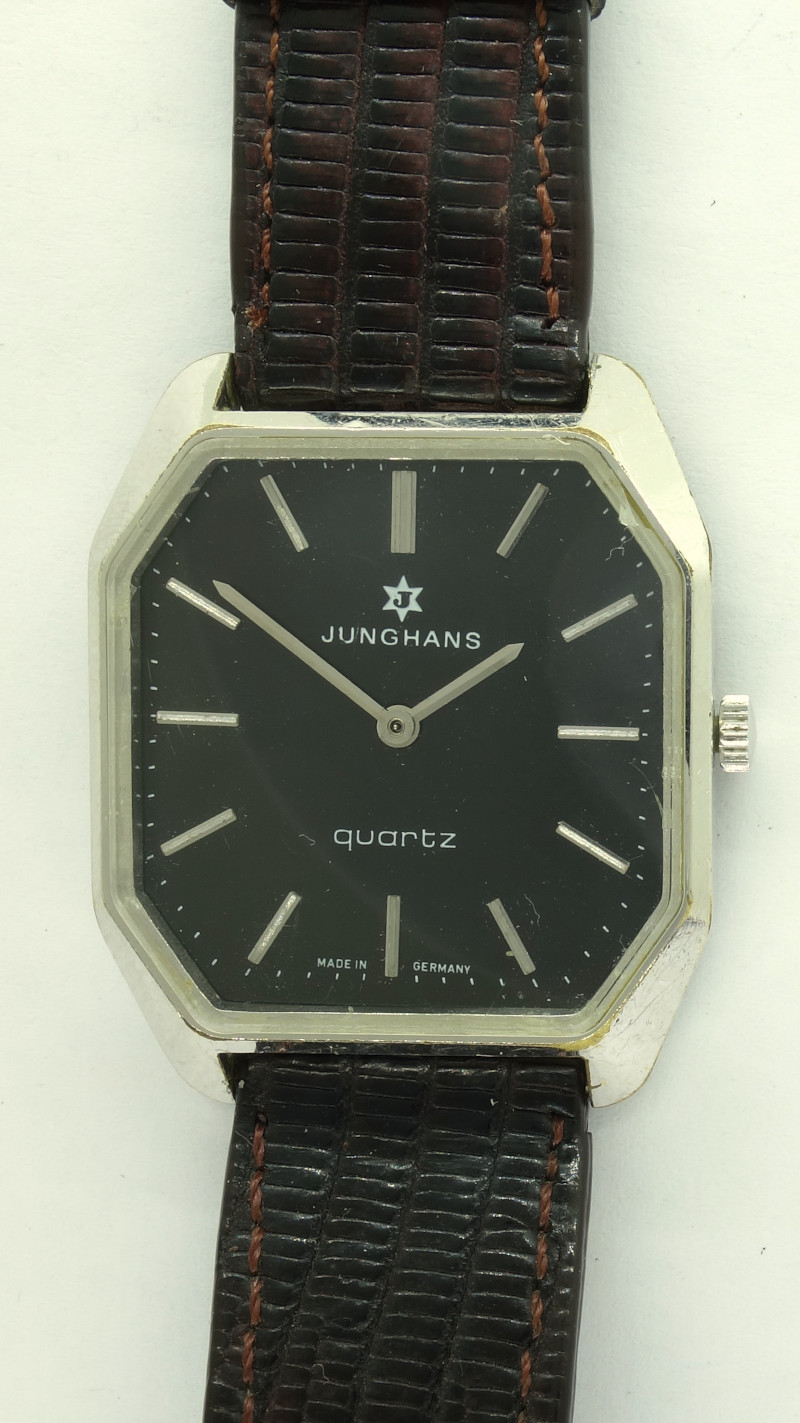

Junghans Herren-Quarzuhr, Modell 010/4726.44 (Sekundenzeiger fehlt)
