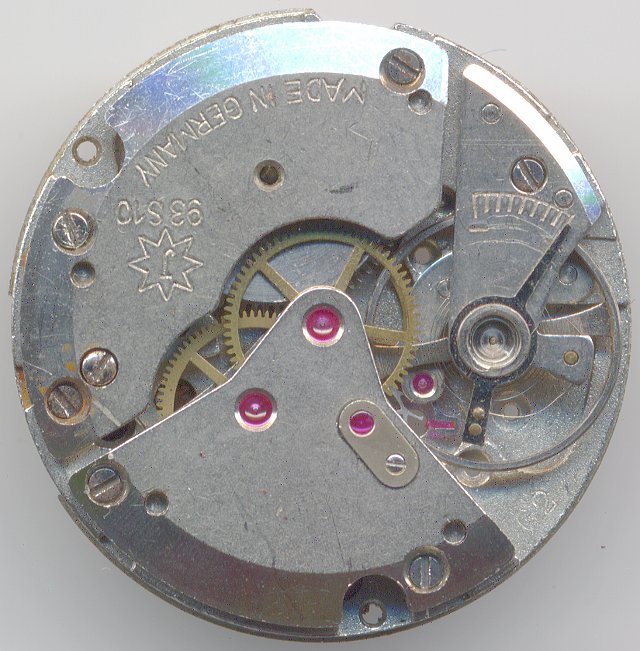

Junghans J93S10 (693.02)


Junghans J93S10 (693.02)

Junghans J93S10 (693.02)

Beschreibung

Das, mit Datumsfunktion versehene Junghans J93S10 ist einer der spätesten und letzten Vertreter der 93er-Serie, die in zahlreichen verschiedenen Ausführung viele Jahre lang die Basis vieler Junghans-Herrenuhren darstellte.

In der hier vorliegenden Version, dessen vorgestelltes Exemplar 1962 hergestellt wurde, besitzt es die “Vollausstattung” mit 17 Lagersteinen (u.a. beidseitig gelagertes Minutenrad unter einer eigenen Brücke, und werksseitiger Deckstein für das Ankerrad) und direkt angetriebener Zentralsekunde, sowie eine Datumsanzeige.

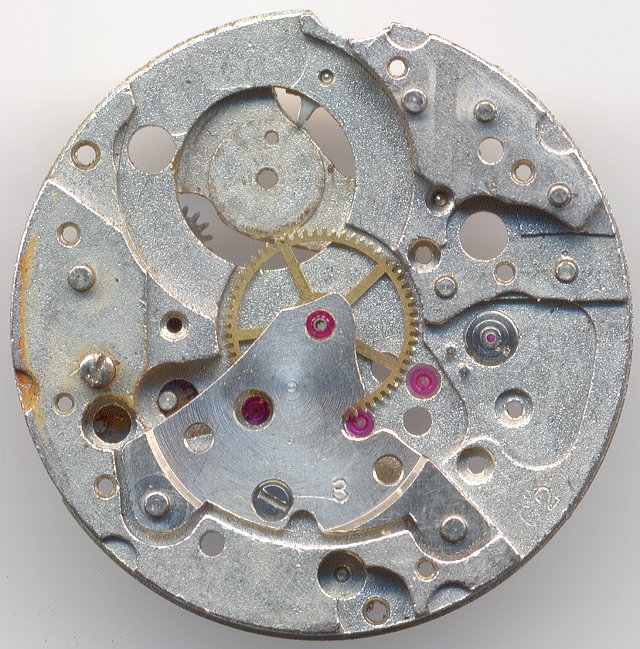

Minutenradlager

Minutenradlager

Das 93S10 war seinerzeit sehr modern konstruiert, besitzt es doch bereits einen Minutenradkloben, wodurch trotz direkt angetriebener Zentralsekunde ein flacher Aufbau (anders als beispielsweise beim J93/1 ermöglicht wurde.

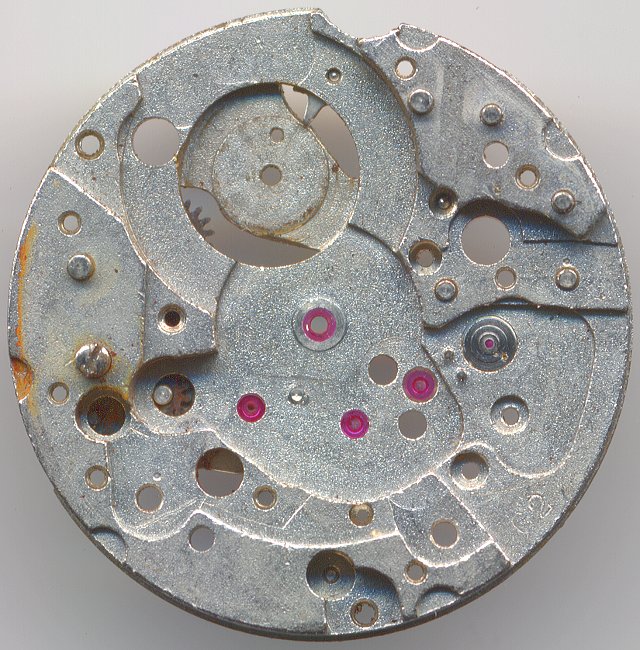

Grundplatine

Grundplatine

Der restliche Werksaufbau ist junghans-typisch mit der sehr großen zweischenkligen Ringunruh und dem langen Rückerzeiger auf dem Unruhkloben, mit dem sich die effektive Länge der fest am Kloben verstifteten Unruhspirale gut regulieren ließ.

Selbstverständlich wurde auch hier die hauseigene dreischenklige Stoßsicherung mit dem auffällig großen Deckstein verwendet.

Das Echappment verwendet eine klassische Palettenankerhemmung mit Steinpaletten.

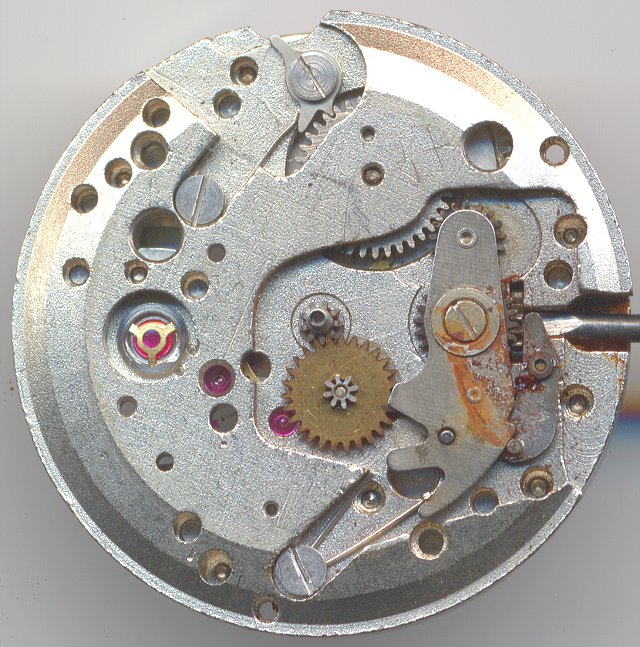

Zifferblattseite ohne Datumsmechanismus

Zifferblattseite ohne Datumsmechanismus

Zifferblattseitig wurde ein wenig der Rotstift angesetzt: Es gibt lediglich einen Wippenaufzug (dafür mit ordentlich ausgeführtem Gesperr).

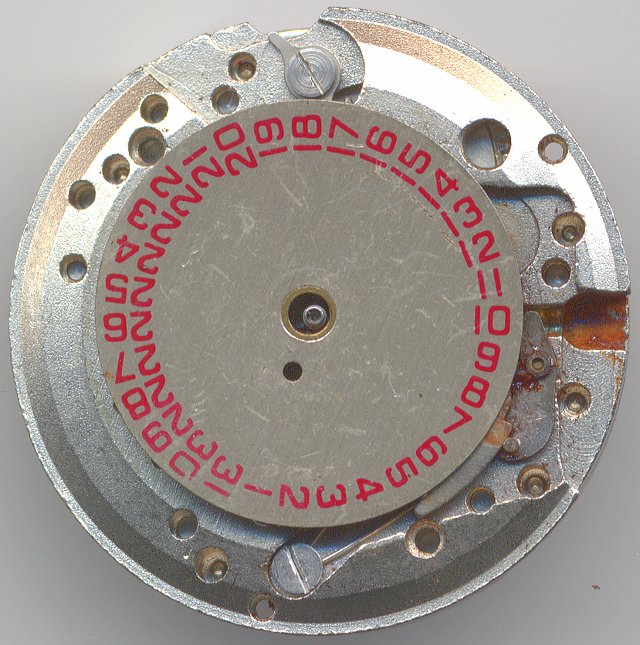

Junghans J93S10 Zifferblattseite

Junghans J93S10 Zifferblattseite

Technische Daten

Hersteller:Junghans
Kaliber:J93S10
Anzahl Steine:17
Hemmung:Anker
Unruh-Ausführungen: Nickel-Ringunruh
Stoßsicherung(en): Junghans
Unruhlagerung / Richtung Spirale:Uhrzeigersinn
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Rückerzeiger mit langem Arm
Werksaufbau:
  • Anker
  • Ankerrad, Sekundenrad, Kleinbodenrad
  • Minutenrad
  • Federhaus
Bauweise:Massivbau
Aufzugstyp:Wippenaufzug
Winkelhebelfeder:1 Loch/Löcher
Ausstattung:SCD,QG
Funktionen:Stunde, Minute, Sekunde, Tag
Halbschwingungen pro Stunde:18000
Größe:11''' (gemessen: 24,8mm)
Produktionszeitraum:1954 - 1966

Anwendungsgalerie

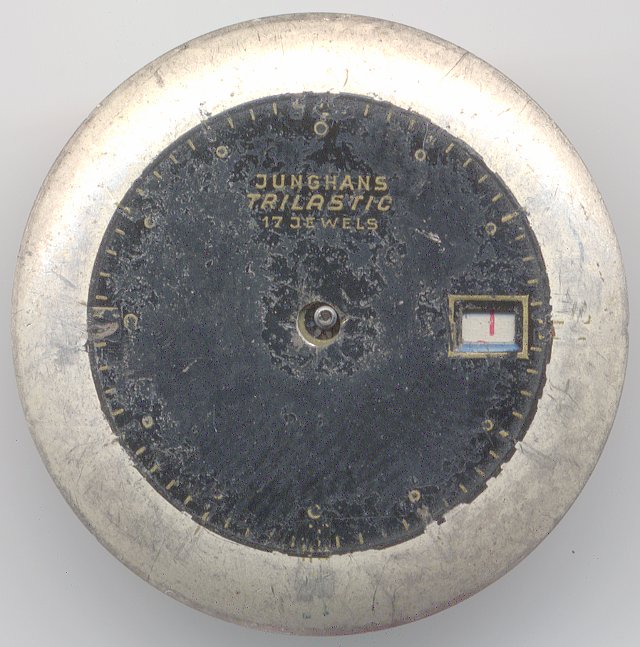

Junghans Trilastic Herrenuhr  (nur Zifferblatt)

Junghans Trilastic Herrenuhr (nur Zifferblatt)
