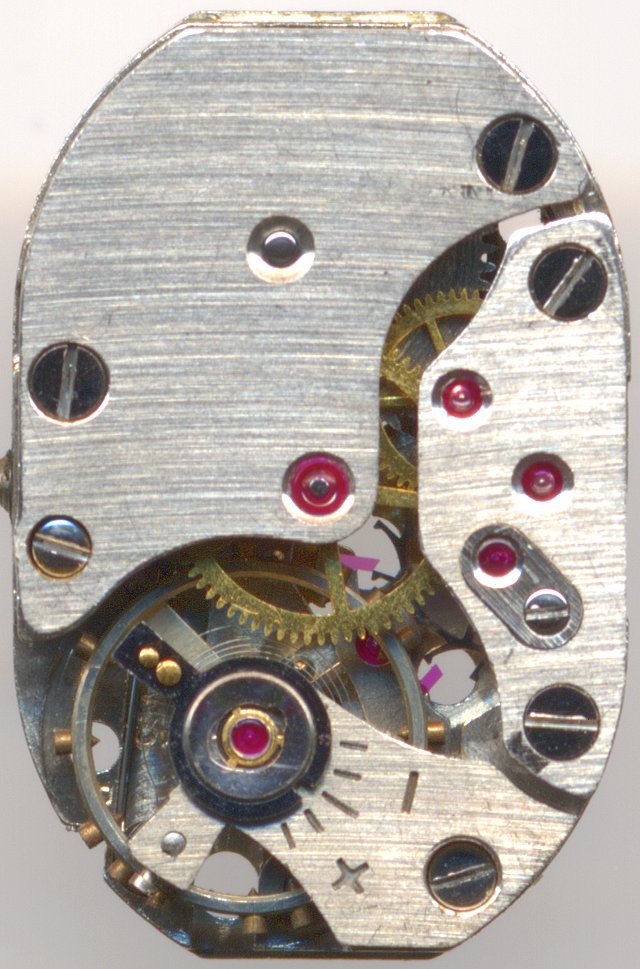

Osco 70
Beschreibung
Das Osco 70 ist die massive Ausführung des Pfeilerwerks Osco 53, und ist ein 5 1/4 liniges Handaufzugswerk für Damenuhren.
17-steinige Ausführung
Die Standardausführung besaß 15 Steine, es gab aber auch Ausführungen, bei denen das Minutenrad werksseitig steingelagert war, und dem oberen Ankerrad-Lager noch ein Deckstein spendiert wurde, um die “magischen” 17 Steine zu erreichen.

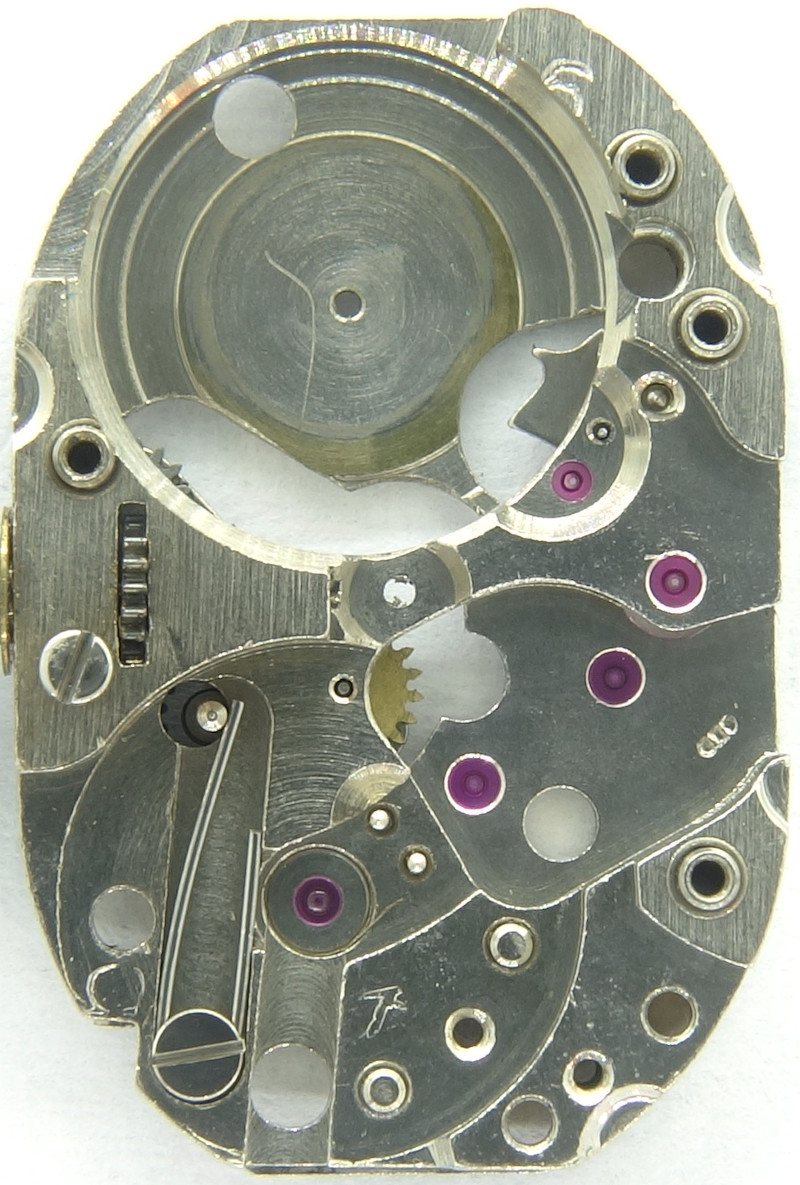

Grundplatine
Qualitativ gibt es nichts zu kritisieren, alle wichtigen Lager sind so oder so mit synthetischen Rubinen ausgestattet.
Eine Besonderheit sieht man auf der Grundplatine im Bereich der Unruh, nämlich die Feder des ansonsten zifferblattseitig ausgeführten Wippenaufzugs.
Das Gesperr dieses Formwerks befindet sich wegen des Wippenaufzugs ebenfalls auf der Zifferblattseite.

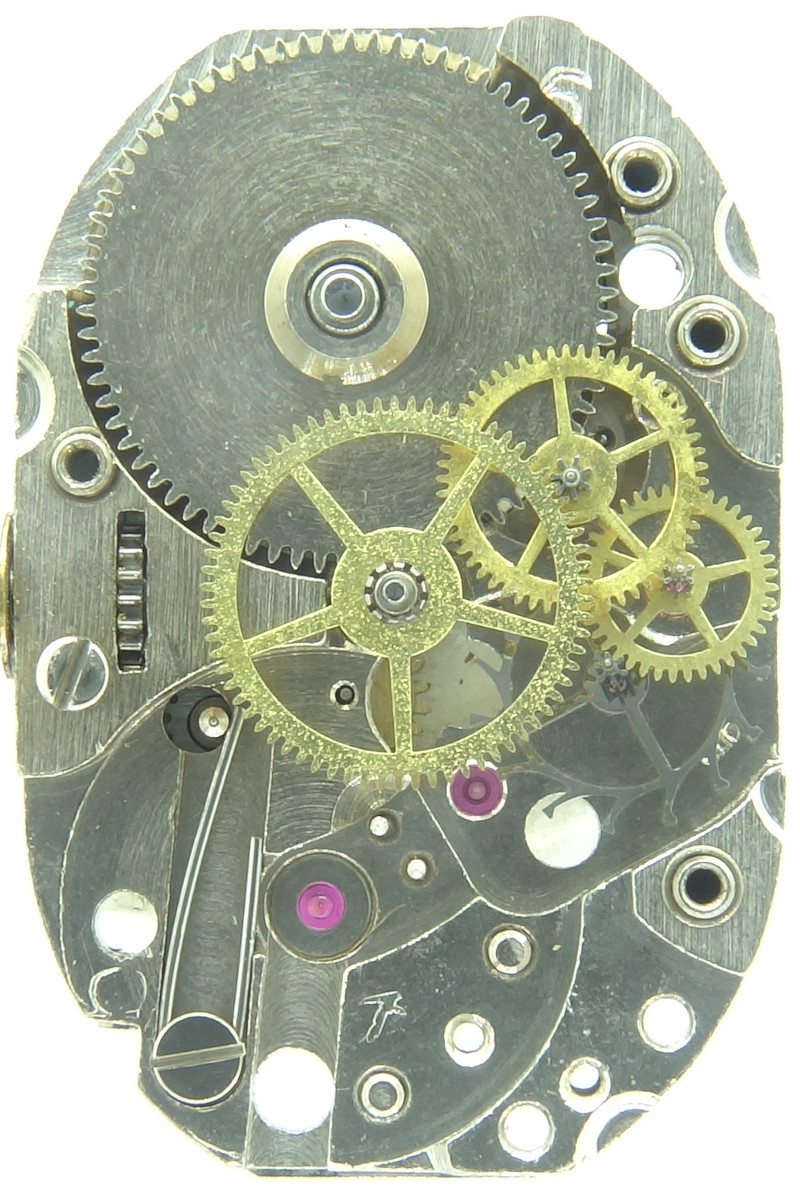

Räderwerk
Einerseits ganz klassisch ausgeführt, andererseits aber doch ungewöhnlich ausgeführt ist
das Räderwerk:
Das Federhaus treibt wie gewohnt das zentrale Minutenrad an, gefolgt von den deutlich
kleineren Kleinboden- und Sekundenräder und dem wieder normal großen Ankerrad. Wie oft bei
kleinen Formwerken befindet sich das zifferblattseitige Lager des Sekundenrads auf halber
Höhe, also oberhalb des Ankerrads.
Sehr ungewöhnlich ist, dass die Position von Unruh und Federhaus vertauscht sind. Anders, als sonst üblich, befindet sich das Federhaus oben, also bei 12 Uhr, und die Unruh unten, also auf 6 Uhr. Warum Osco diese Positionierung wählte, keine Ahnung.

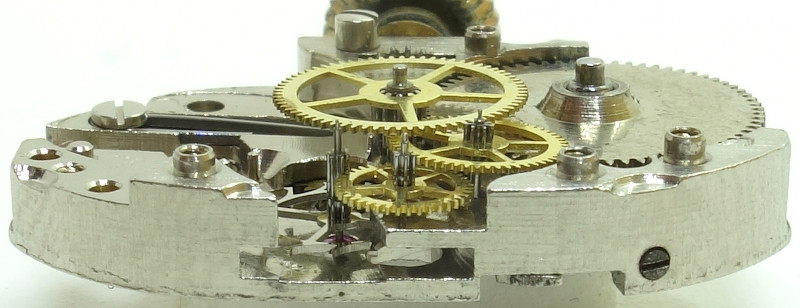

Seitenansicht des Räderwerks
Das Osco 70 verwendet eine zweischenklige Schraubenunruh, die in einem Paar Rufarex-Stoßsicherungen gelagert ist.
Ihre 18.000 Halbschwingungen pro Stunde könne nur direkt am Spiralschlüssel justiert werden.

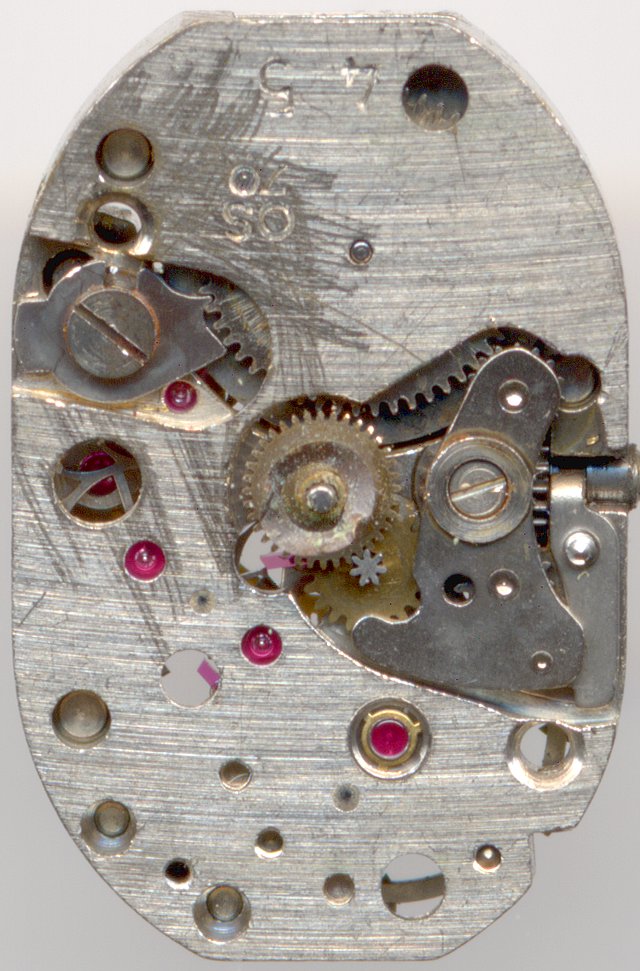

Osco 70: Zifferblattseite
Zifferblattseitig sieht man den Wippenaufzug sowie das Stoßsicherungslager.
Zifferblattseite, 17-steinige Ausführung
Was die Ziffern “44” und “45” auf der Zifferblattseite für einen Zweck haben, ist leider nicht bekannt.
Im Labor
Zeitwaagen-Ergebnis
Etwas verwunderlich ist der doch sehr unstete und daher oftmals kaum sinnvoll messbare Gang, möglicherweise liegt hier ein Defekt bei der Unruhwelle vor.| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | +13 s/Tag | 320° | 0.9ms |
| Zifferblatt unten | +10 s/Tag | 305° | 0.6ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | ~ +50 s/Tag | 268° | 1.4ms |
| Krone oben (3 oben) | ~ +10 s/Tag | 246° | 0.8ms |
| Krone links (6 oben) | ~ -50 s/Tag | 260° | 0.6ms |
| Krone unten (9 oben) | ~ -5 s/Tag | 256° | 1.2ms |
Technische Daten
| Hersteller: | Osco |
| Kaliber: | 70 |
| Größe: | 5 1/4''' (gemessen: 13,0 x 19,3mm) |
| Halbschwingungen pro Stunde: | 18000 |
| Anzahl Steine: | 15/17 |
| Hemmung: | Anker |
| Unruh-Ausführungen: |
Monometallische Schraubenunruh (zweischenklig) |
| Stoßsicherung(en): |
Rufarex |
| Unruhlagerung / Richtung Spirale: | Uhrzeigersinn |
| beweglicher Spiralklötzchenträger: | nein |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Wippenaufzug |
| Winkelhebelfeder: | 5 Loch/Löcher |
| Befestigung Winkelhebel: | geschraubt |
| Referenzen: |
Feilner: Bl. 41 3700 Flume: 1957 48 |
| Inventarnummer: | 24008 |
Anwendungsgalerie

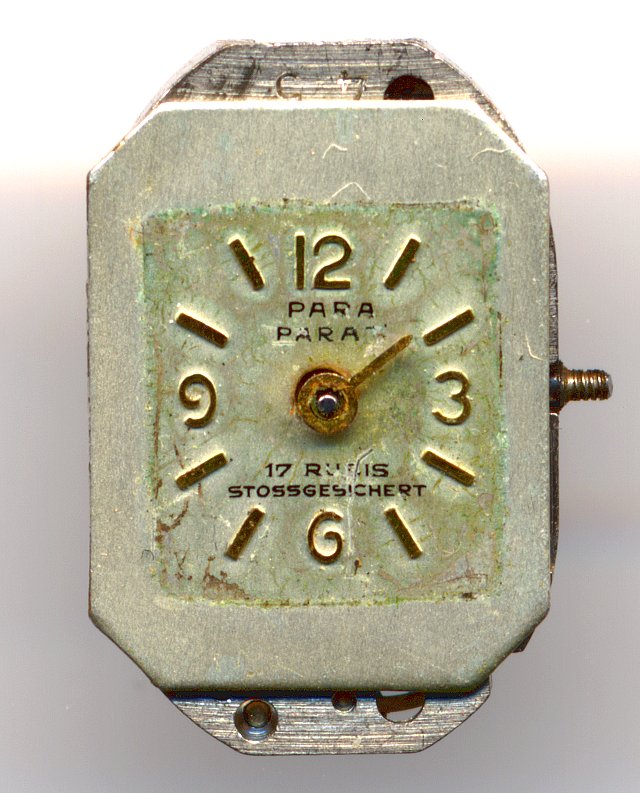

Para Parat Damenuhr (nur Zifferblatt)

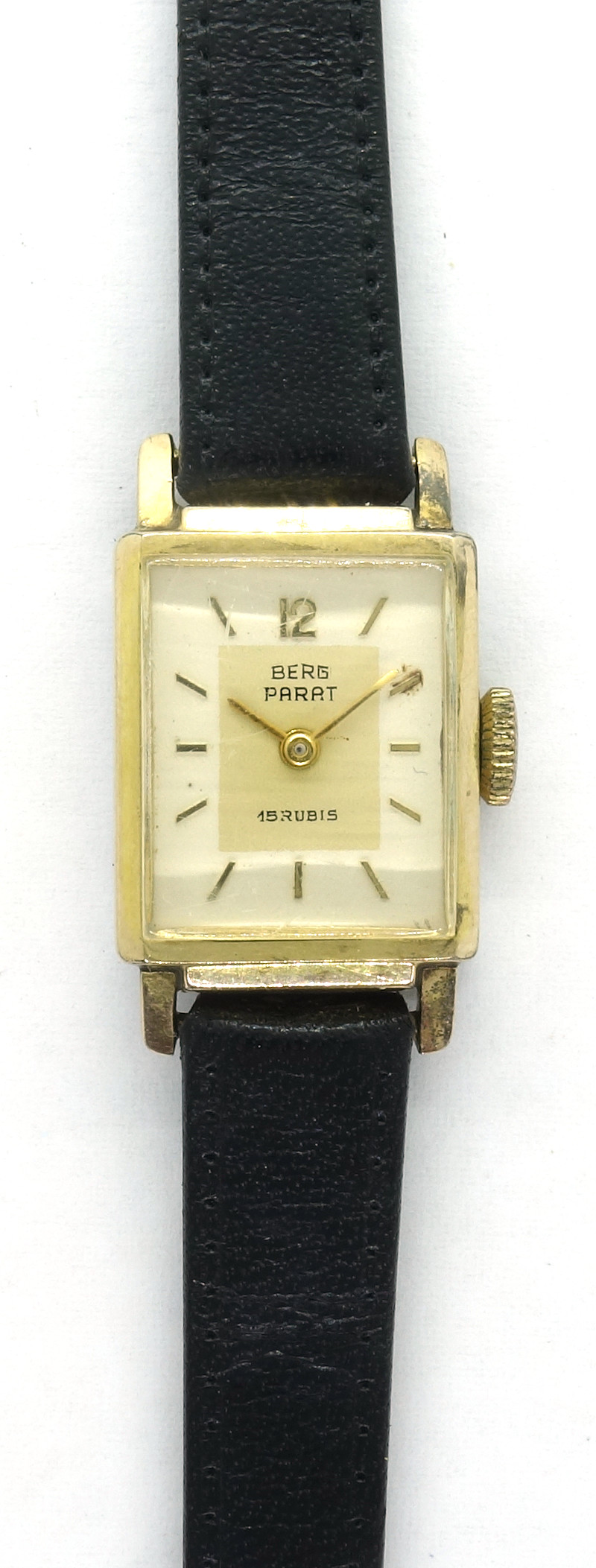

Berg Parat Damenuhr
