PUW 61

Beschreibung

Eines der am häufigsten anzutreffenden Nachkriegs-Handaufzugswerke aus deutscher Produktion ist das PUW 60, das es sogar bis zu Chronometer-Ehren geschafft hat.

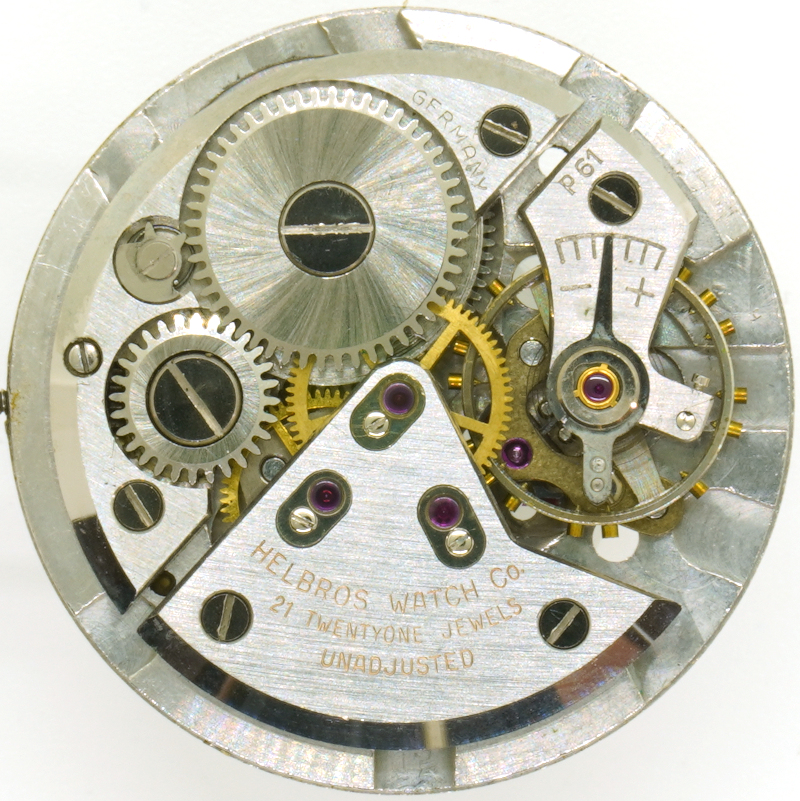

Wenn man die Grundplatine dieses Werks von 10 1/2 auf 11 1/2 Linien vergrößert, sonst aber alles gleich läßt, bekommt man das hier porträtierte Kaliber PUW 61.

Natürlich sind auch beim PUW 61 alle Lager mit Steinen ausgestattet, und je nach Kundenwunsch wurden mehr oder weniger Decksteine verwendet. Das hier vorgestellte Exemplar kommt mit zahlreichen Decksteinen auf in Summe 21 Steine.

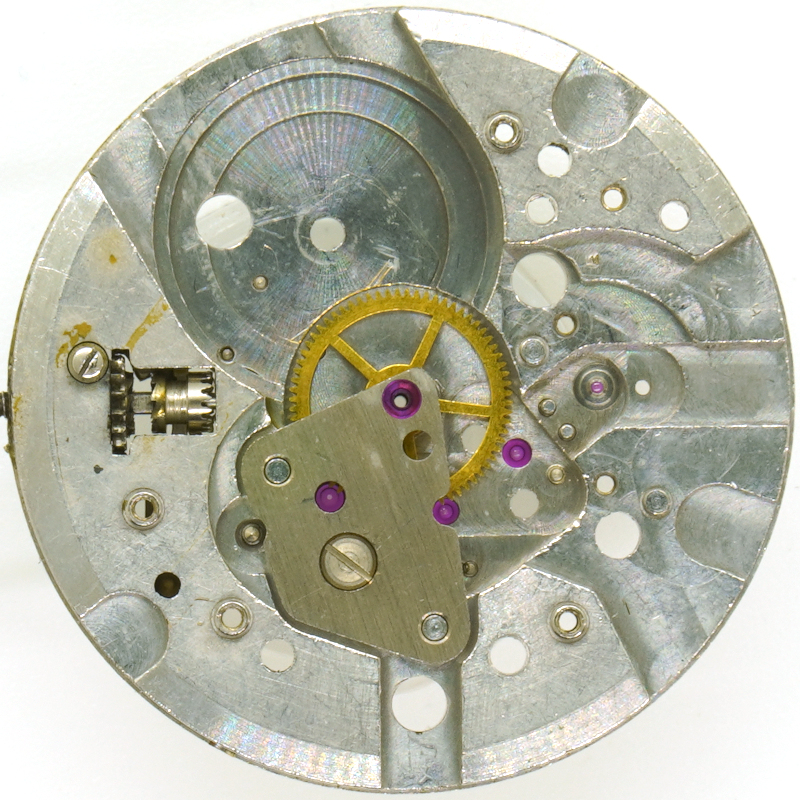

Die Räderwerkskonstruktion ist ganz klassisch und nutzt noch ein zentrales Minutenrad, das unter einer eigenen Brücke gelagert ist.

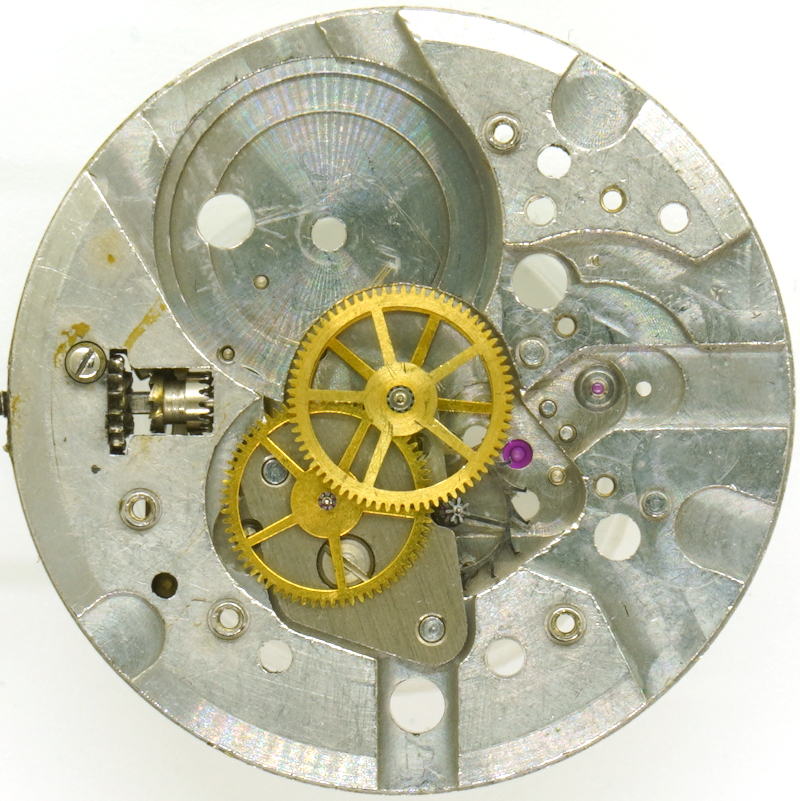

Ausgehend von diesem Minutenrad folgen Kleinbodenrad, direkt angetriebenes Zentralsekundenrad und Ankerrad. Als Hemmung kommt eine schweizer Palettenankerhemmung zum Einsatz.

Die zweischenklige Schraubenunruh ist stoßgesichert, hier in einer nicht näher zu bestimmenden dreiarmigen Stoßsicherung. Die Unruh arbeitet noch mit zeitgemäß langsamen 18.000 Halbschwingungen pro Stunde, die mit Hilfe eines langen Rückerzeigers justiert werden können.

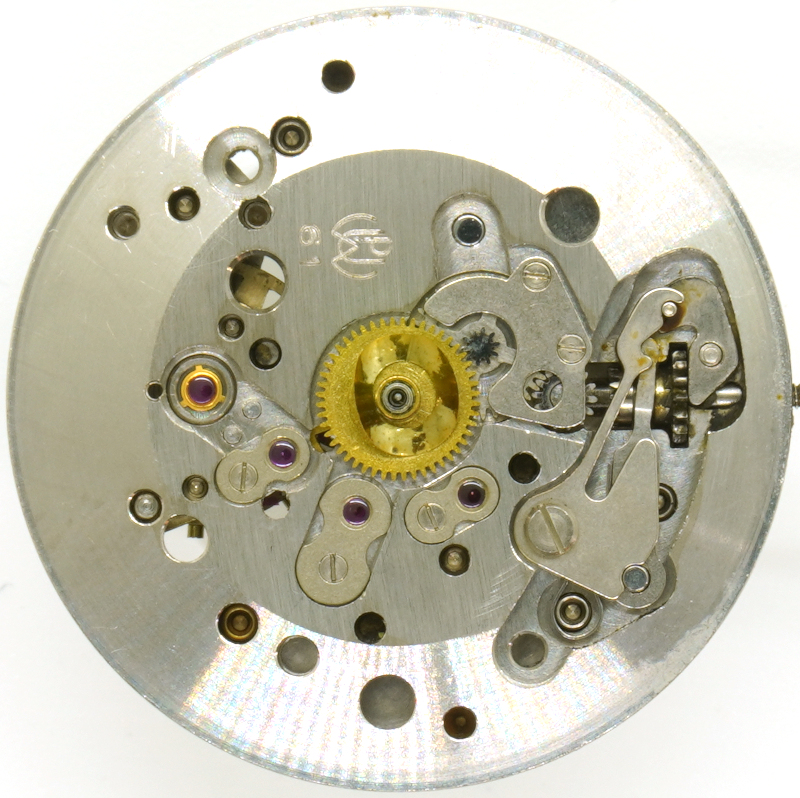

Auf der Zifferblattseite sieht man schön den Kupplungsaufzug und drei Decksteine, wobei der erste, für das Ankerwellenlager, eigentlich überflüssig ist, denn dieses Lager läuft trocken, also ohne Öl.

Um die konstruktionsbedingte Bauhöhe etwas zu kaschieren, ist die Grundplatine auf der Zifferblattseite am Rand leicht abgeschrägt.

Technische Daten

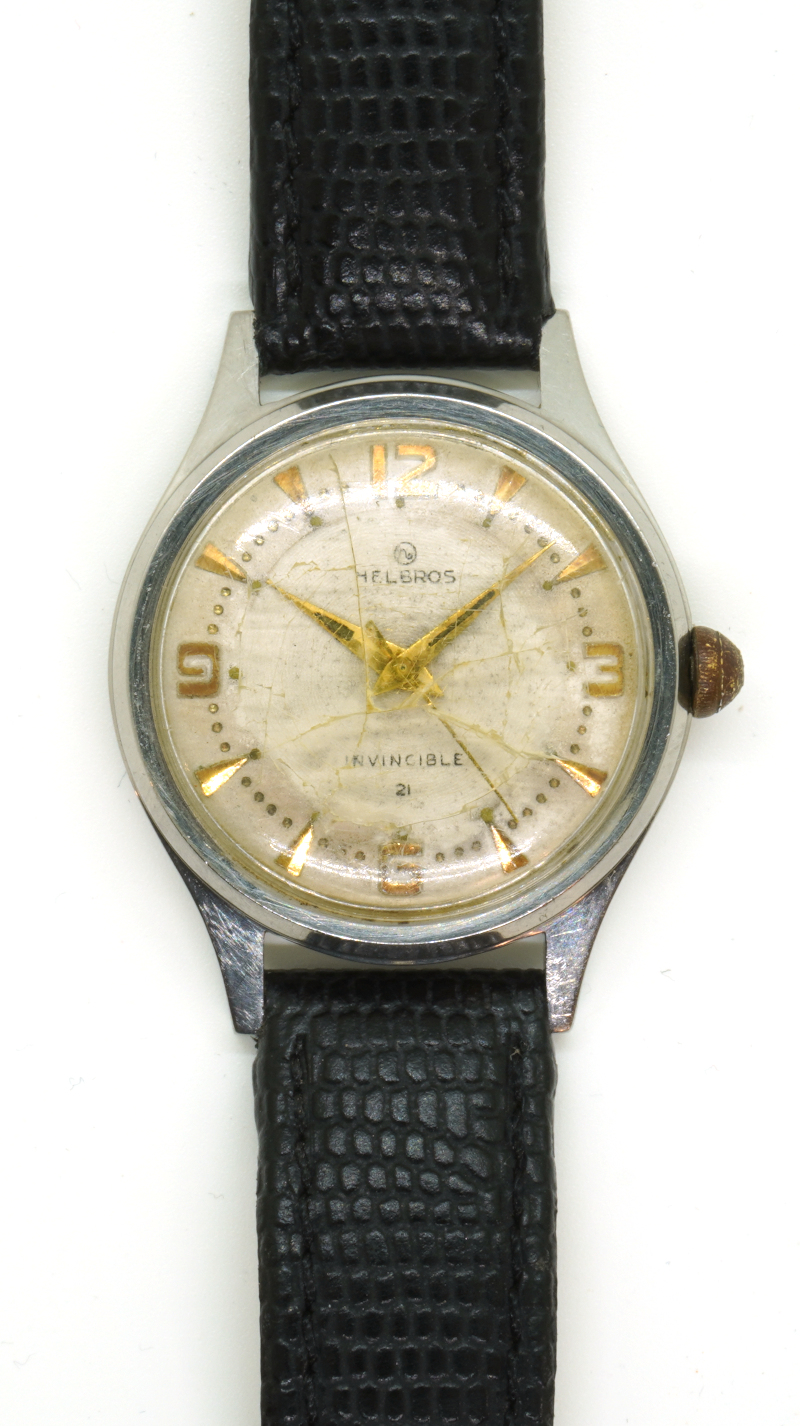

Anwendungsgalerie
