Ricoh 510

Beschreibung

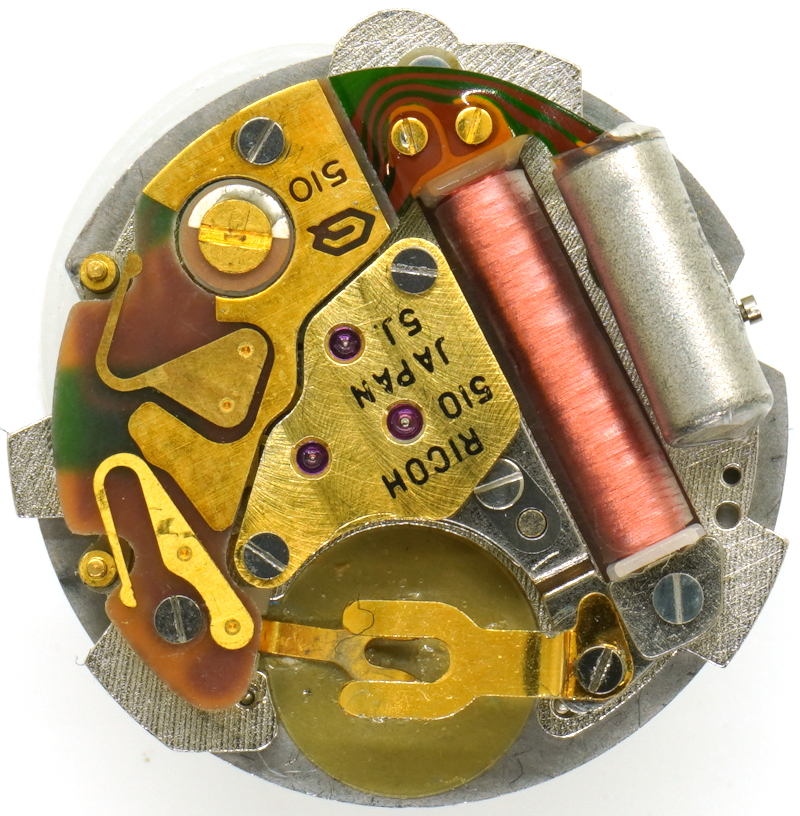

Für ein Quarzwerk noch ungewöhnlich hochwertig verarbeitet ist das kleine (nur 21mm Durchmesser) Ricoh 510, ein Quarzwerk, das nur Stunden und Minuten anzeigt, und über zwei Knöpfe gestellt wird und daher auf eine Krone verzichtet. Es kam 1976 auf den Markt und wurde vermutlich nur bis Anfang der 1980er Jahre produziert.

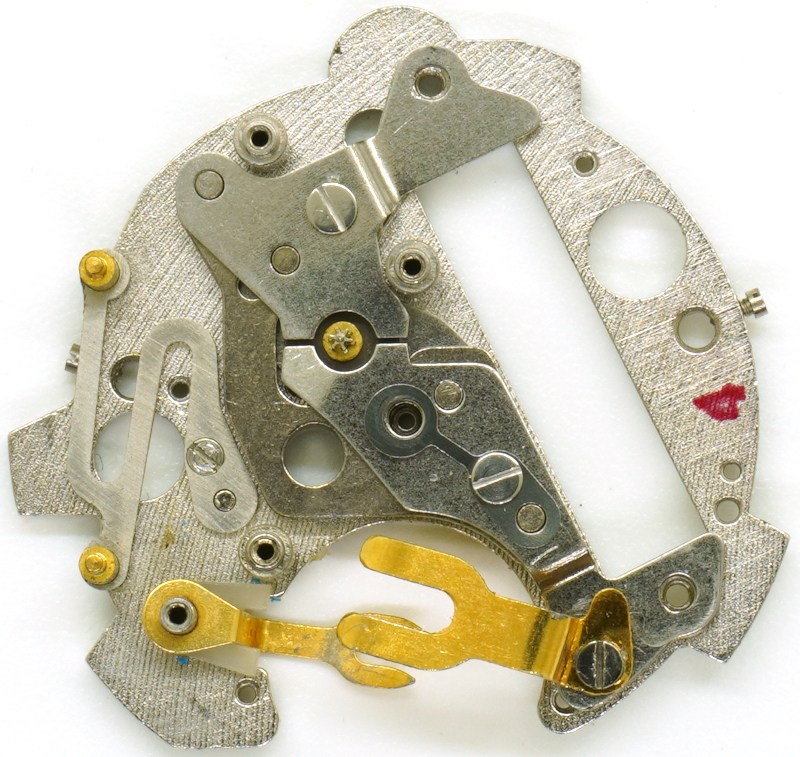

Die Grundplatine zeigt, dass es sich um ein Pfeilerwerk gehört. Anstelle der Krone kommen zwei sehr stabil ausgeführte Drücker zum Einsatz, mit denen sich die Zeit stellen und anhalten läßt.

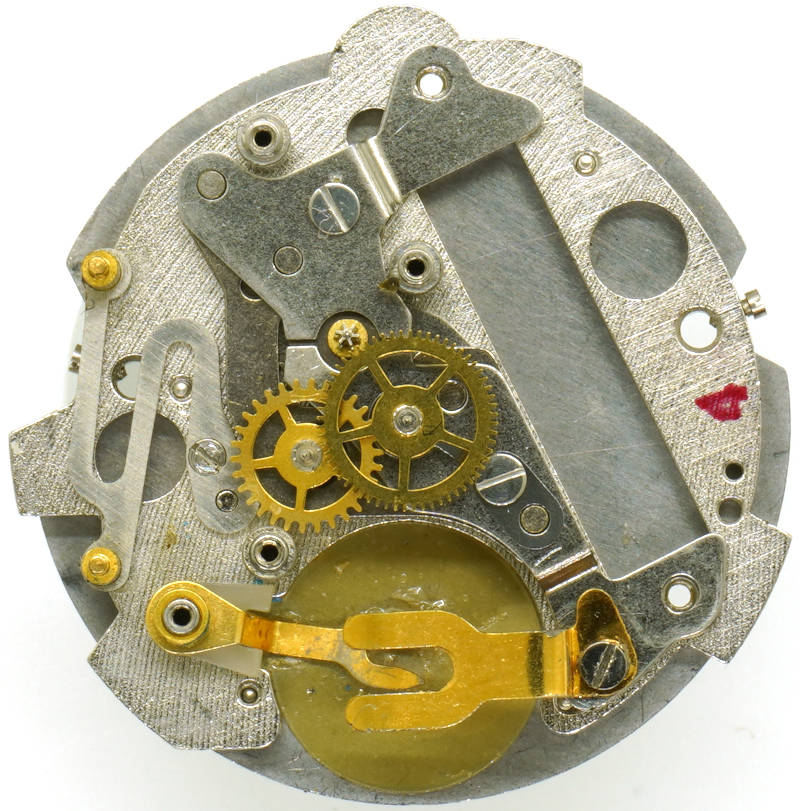

Da nur Stunden und Minuten, aber keine Sekunden angezeigt werden, hält sich die Komplexität des Räderwerks in Grenzen: Es besteht lediglich aus dem Rotor, dem zentralen Minutenrad und dem Zeigerwechselrad.

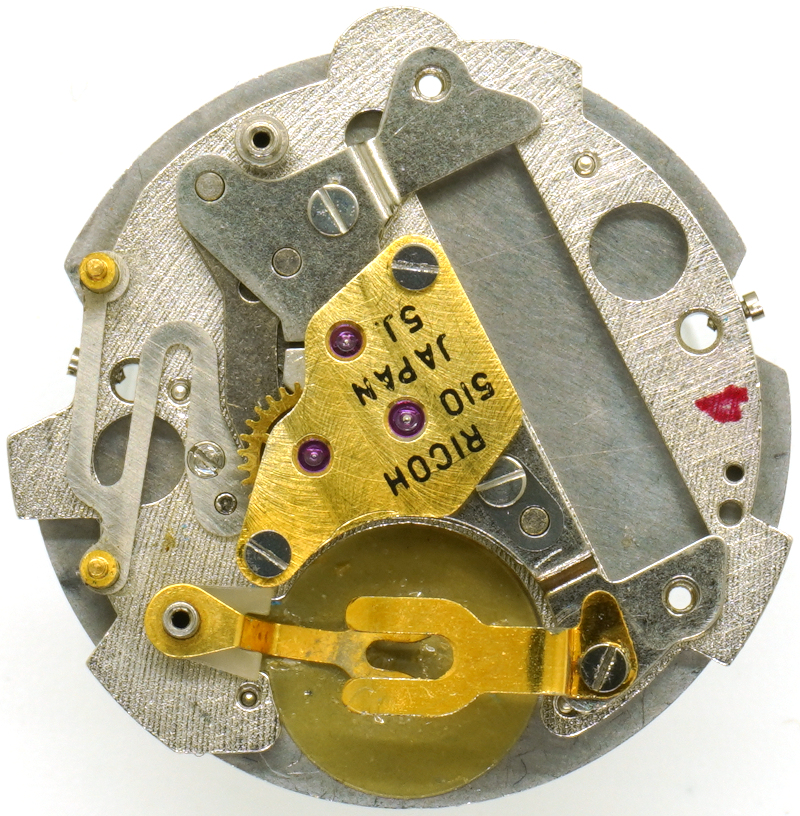

Das Räderwerk ist unter einer, mit einem sehr schönen Streifenschliff versehenen, goldfarbigen Brücke gelagert, in Summe kommen fünf Lagersteine zum Einsatz, jeweils ein Paar für Rotor und Zeigerwechselrad, sowie werksseitig ein Lagerstein für das zentrale Minutenrad.

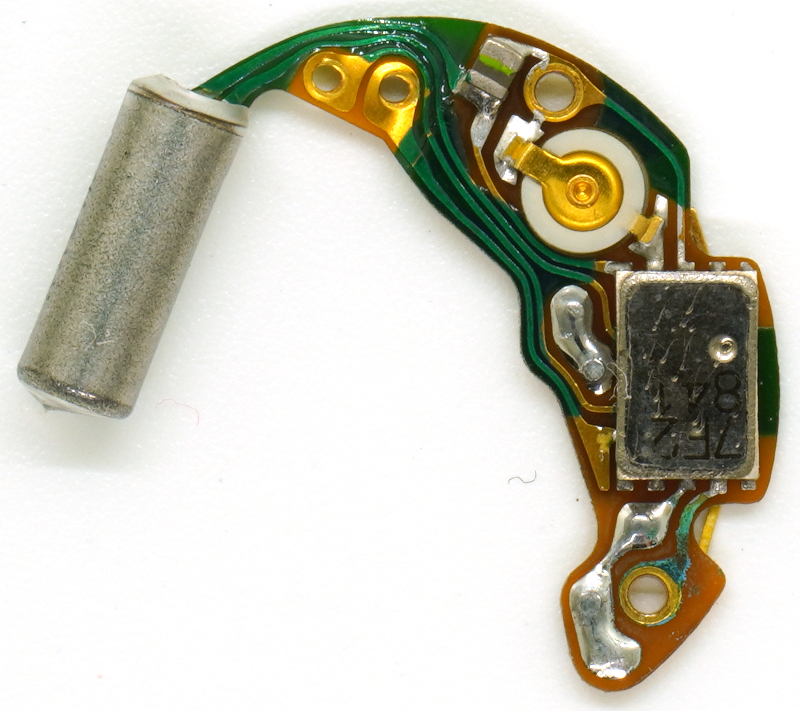

Als Haupt-Baustein der Elektronik fungiert ein IC namens 7F2941, flankiert von einem Trimmkondensator zur Justage, einen weiteren Kondensator und einem noch recht großen Quarz.

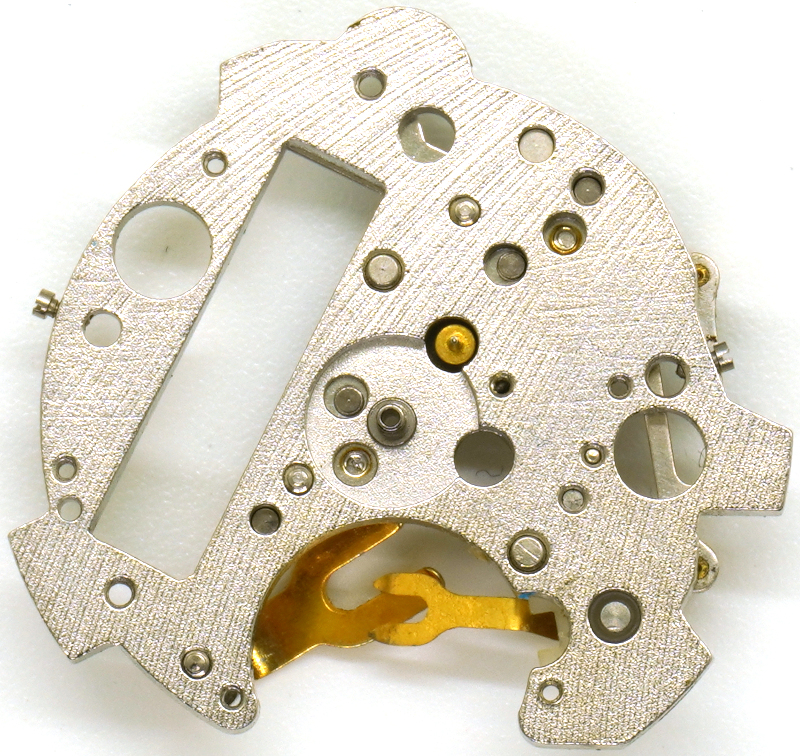

Die leere Zifferblattseite ist noch relativ roh ausgeführt, insbesondere sind dort noch keine Lagersteine zu finden.

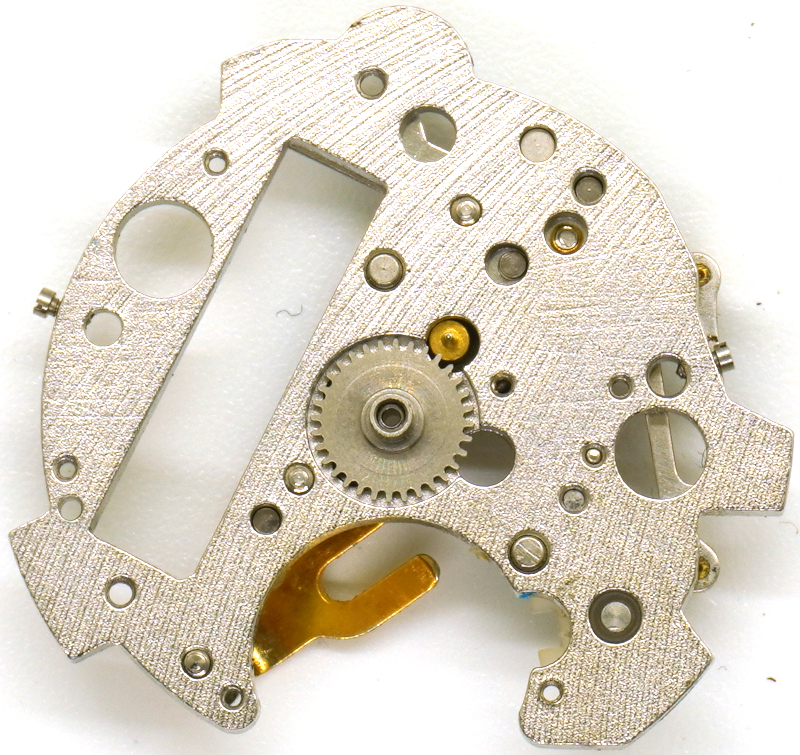

Das Stundenrad wird zifferblattseitig über das Zeigerwechselrad angetrieben, welches Teil des werksseitigen Räderwerks ist.

So eine Konstruktion findet man prinzipiell oft, aber nur in der Form, dass das Minutenrad zifferblattseitig angetrieben wird, und was beim Ricoh 510 das Minutenrad ist, bei anderen Werken das Zentralsekundenrad ist.

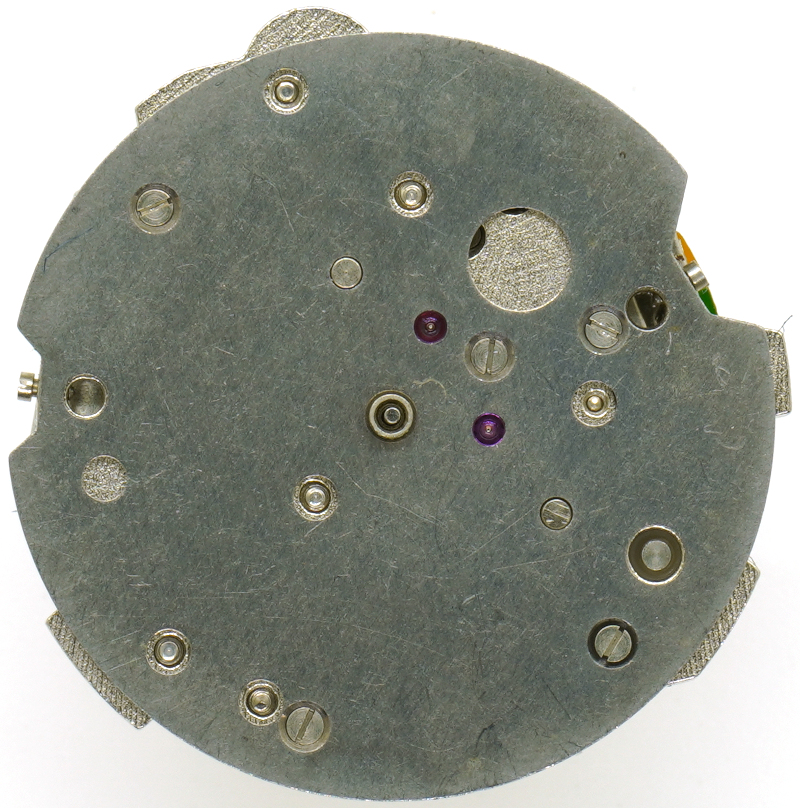

Auf oberster Ebene der Zifferblattseite ist ein großflächiger Magnetfeldschutz, mit den beiden Rubinlager für Rotor und Zeigerwechselrad.
