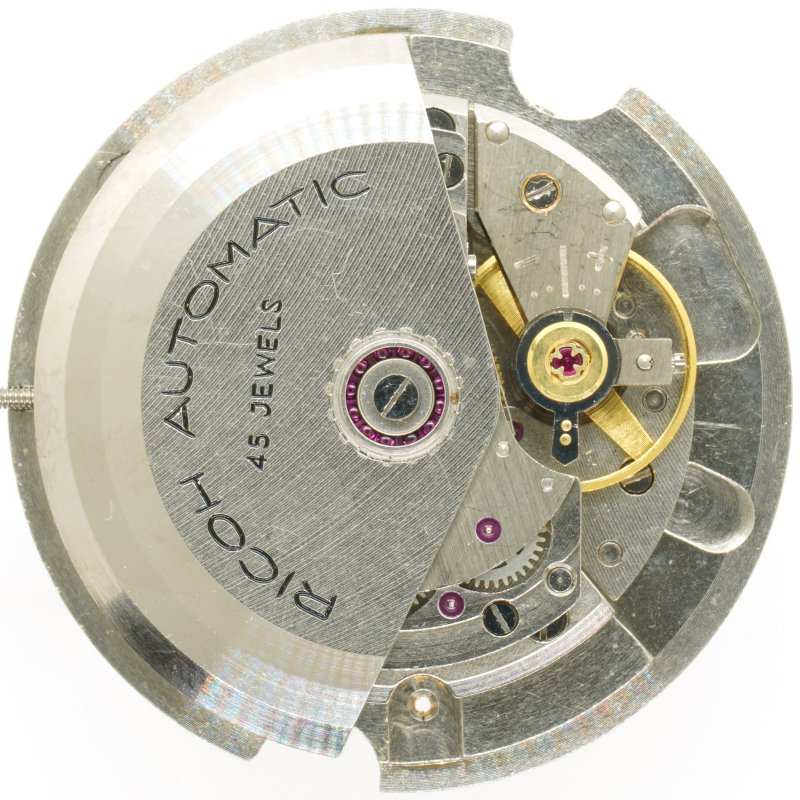

Ricoh 54722
Beschreibung
Ein, zumindest was die Zahl an verbauten Steinen betrifft, fast schon High-End-Werk aus den 1960er Jahren ist das Ricoh 54722, ein Automaticwerk für Herrenuhren, das in Japan hergestellt wurde.

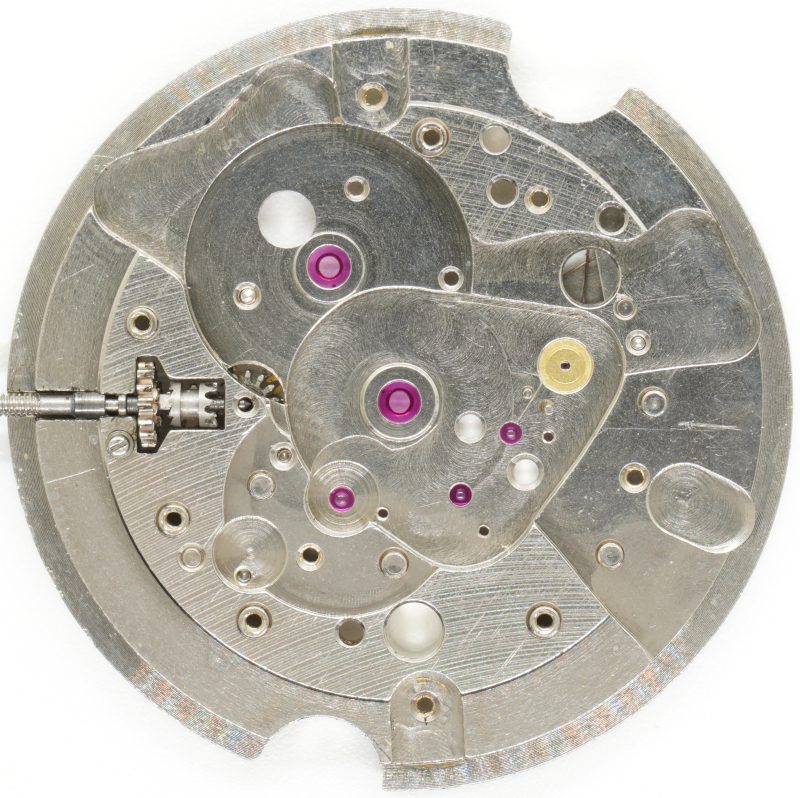

Grundplatine
Basis dieses sehr gut verarbeiteten Werks ist das Kaliber Takano 544, ein technisch unspektakuläres Handaufzugswerk klassischer Bauart.
Takano war ein japanischer Hersteller, der Ende der 1950er Jahre auf den Markt kam und bereits nach wenige Jahren so sehr in wirtschaftliche Schwierigkeiten kam, dass er von Ricoh übernommen wurde.

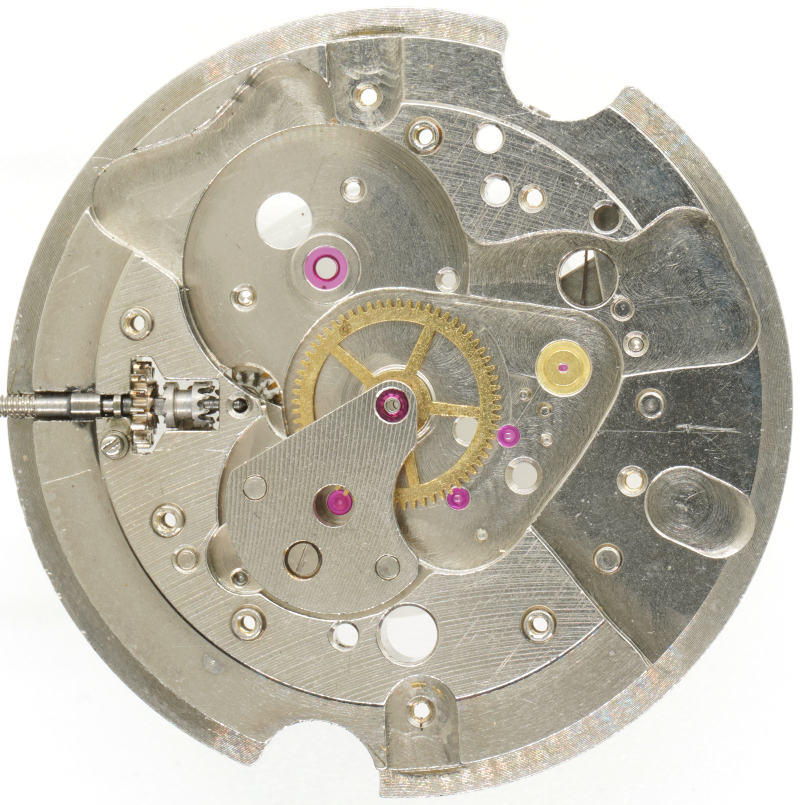

Grundplatine mit Minutenrad
Die klassische Bauweise läßt sich unter anderem am zentralen Minutenrad erkennen, das direkt vom Federhaus angetrieben wird.
Man beachte, dass sowohl das Minutenrad, als auch das Federhaus steingelagert ist!

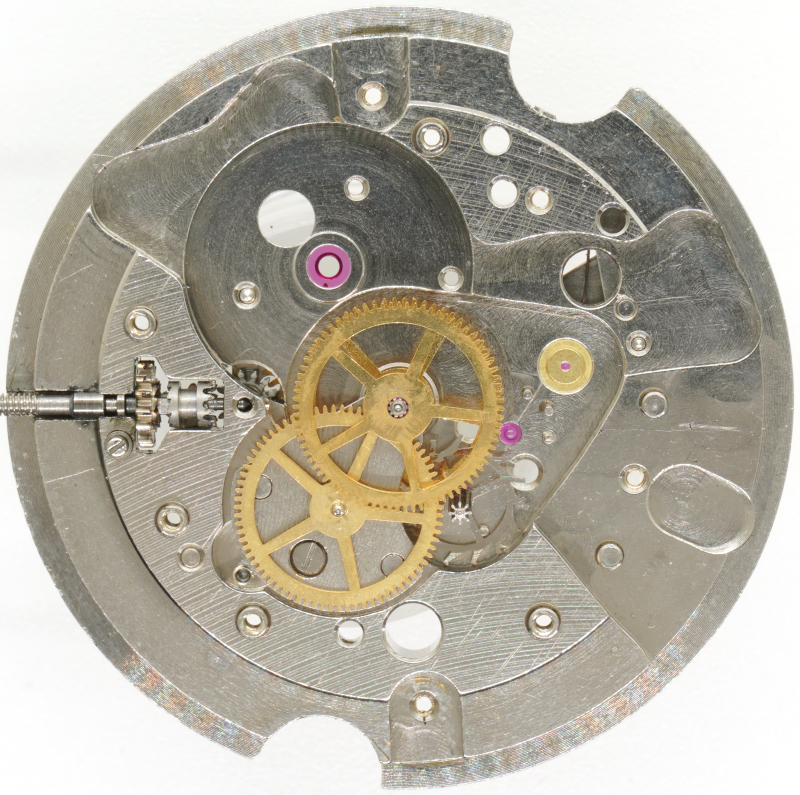

Räderwerk
Wie zur damaligen Zeit üblich, hat das Ricoh 54722 ein recht hoch bauendes Räderwerk mit direkt angetriebener Zentralsekunde.
Alle Lager (bis auf das Sekundenrad zifferblatttseitig) besitzen Decksteine, wobei die werksseitigen Decksteine in Girocap-Kombifuttern gelagert sind. Das ist technisch und optisch High-End.

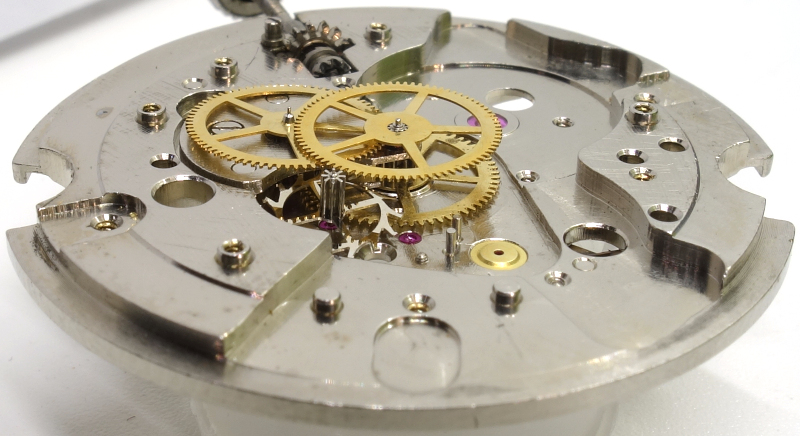

Seitenansicht des Räderwerks
Etwas weniger spektakulär ist die Unuhpartie dieses Palettenankerwerks ausgeführt:
Es kommt eine zweischenklige, monometallische, goldfarbige Ringunruh zum Einsatz, was
technisch durchaus ausreichend ist, aber so gar nicht zum sonst so überragend ausgestatteten
Werk passen will. Immerhin ist sie in einem Paar KIF-Flector-Stoßsicherungen
gelagert, das könnte man durchaus wieder als High-End bezeichnen.
Mit 18.000 Halbschwingungen pro Stunde arbeitet sie zeitgemäß langsam, dir Regulierung kann nur direkt am Spiralschlüssel erfolgen, hier ist definitiv Luft nach oben, nichtsdestotrotz läuft das Ricoh 54722 nach 60 Jahren (zugegeben, im NOS-Zustand) in der Chronometernorm!

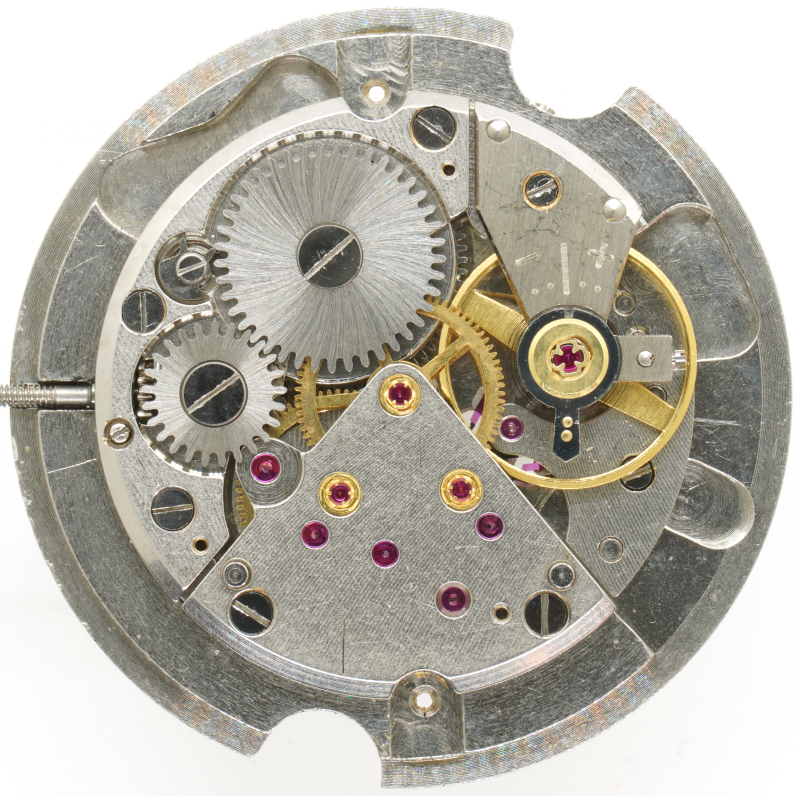

Werk ohne Automatic
Der komplette Automaticmechanismus, für den fünf Lager notwendig sind, ist auf der Räderwerksbrücke montiert.

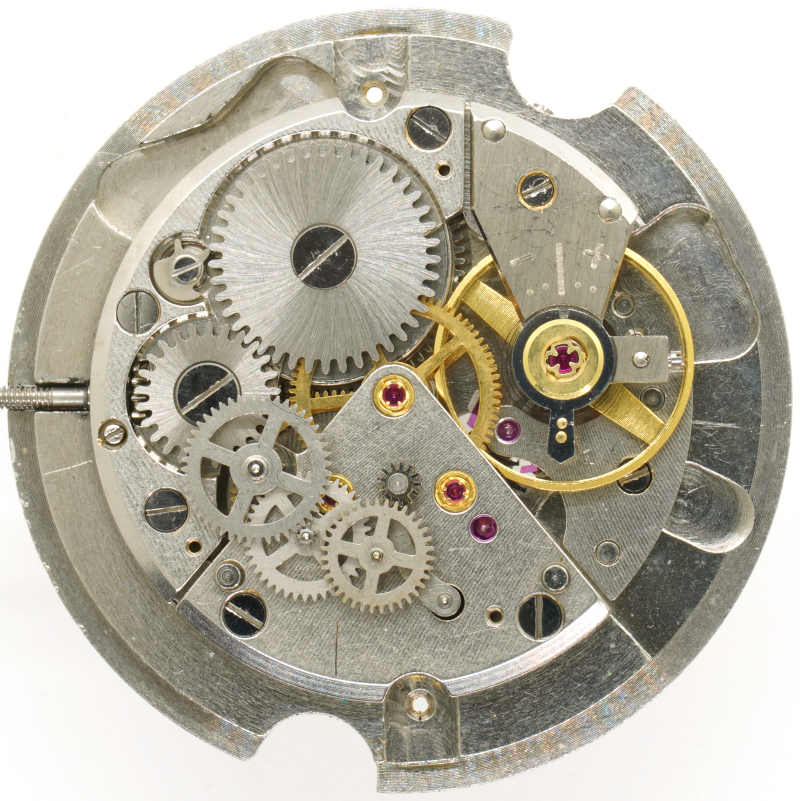

Räderwerk des Automaticmechanismus
Er besteht aus zwei Wechselrädern, einem weiteren, auf einem Hebel gelagerten Wechselrad, sowie einem zweistufigen Reduktionsgetriebe.

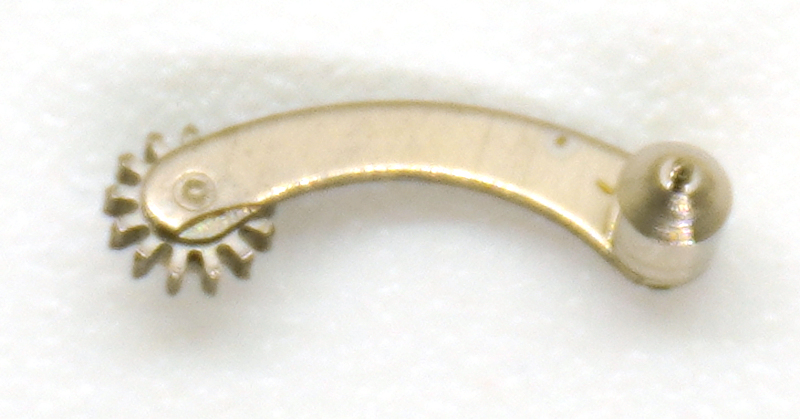

Detail: Wippenwechsler
Das hebelgelagerte Wechselrad steht mit dem Rotor im Eingriff und treibt je nach Drehrichtung des Rotors eines der beiden Wechselräder an. Wir haben es hier folglich mit einem mechanischen Gleichrichter zu tun.

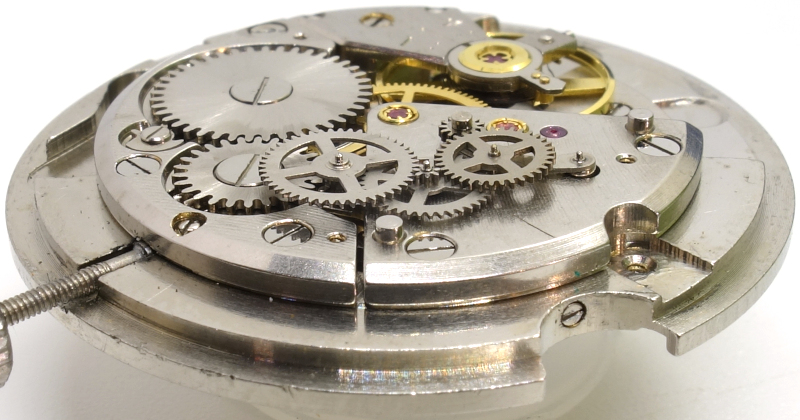

Seitenansicht des Automatic-Räderwerks
Das zweite Wechselrad ist halb-fliegend unter der Automaticbrücke gelagert, weil es durch ein Gesperr (abgedeckt) daran gehindert wird, sich in der falschen Richtung zu drehen.

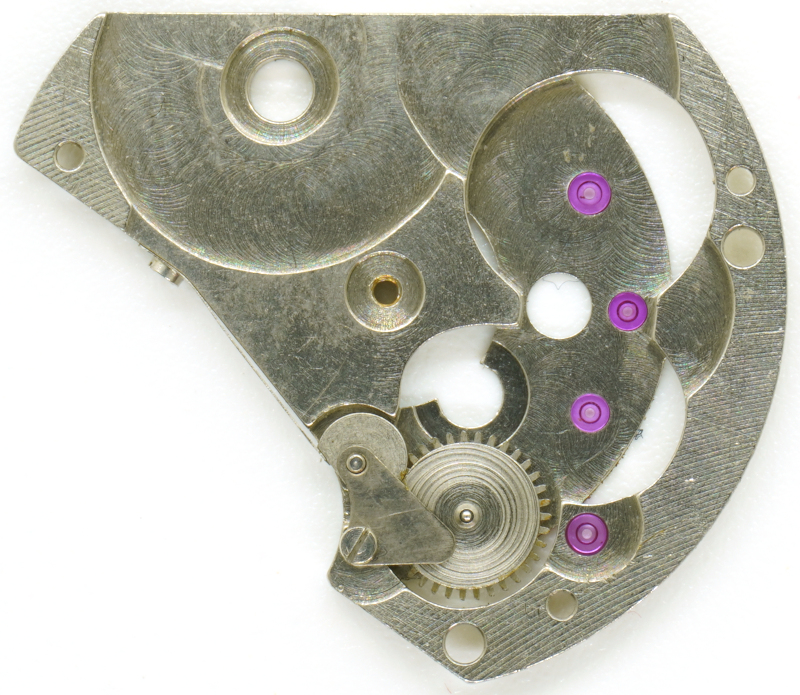

Innenseite Automaticbrücke
Beim Handaufzug wird der Automaticmechanismus leider nicht ausgekuppelt (andere Werke nutzen hierfür beispielsweise eine Lamellenkupplung), so dass unnötig hoher Verschleiß entsteht. Dagegen hilft auch die Vollausstattung mit Lagersteinen beim Automaticaufzug (mit Ausnahme des Rads auf dem Hebel) nur bedingt.

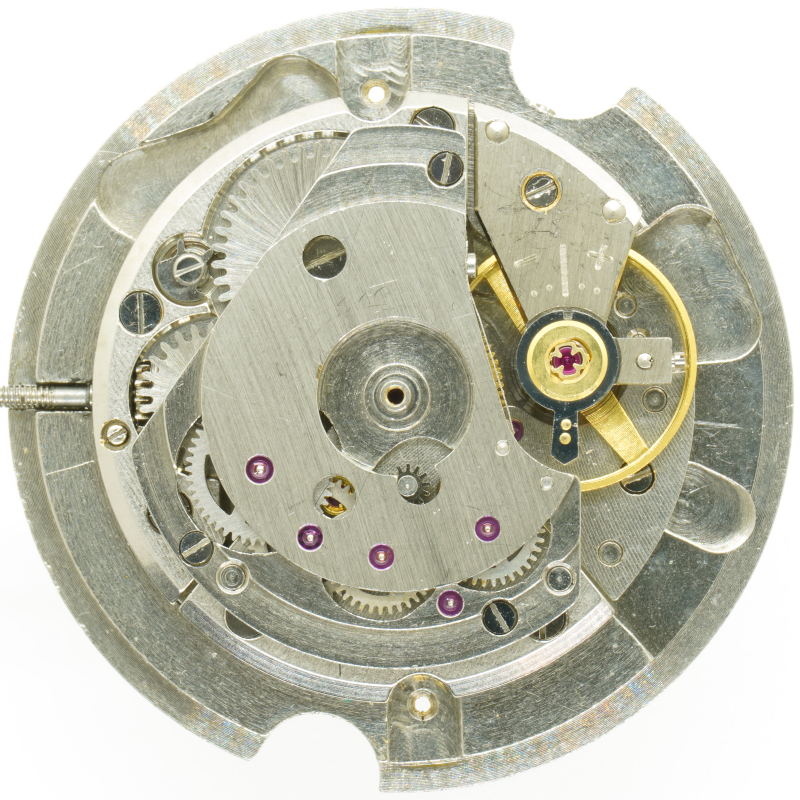

Werk ohne Rotor
Positiv ist dagegen zu bewerten, dass das Ricoh 54722 ein Kugellager für den Rotor einsetzt.

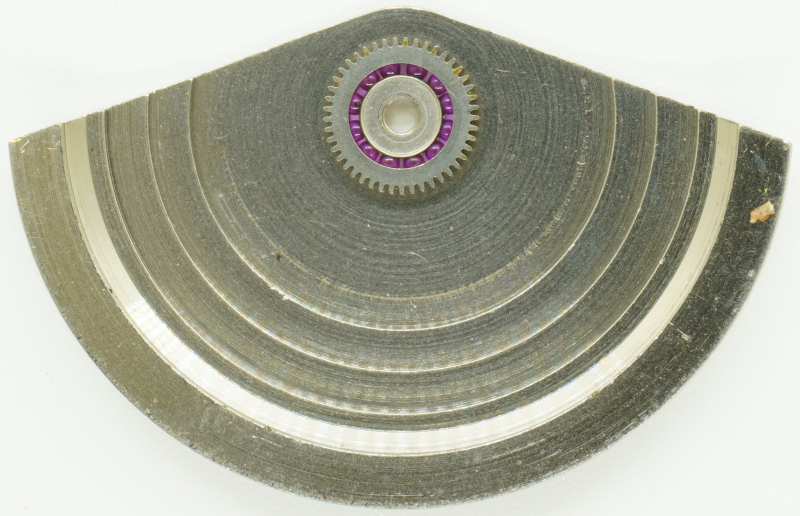

Innenseite Rotor
Und dieses Kugellager hat es in sich: Es besteht aus sage und schreibe zwölf Rubinkugeln, die natürlich alle auf die Gesamt-Steinzahl dieses Werks einzahlen, weswegen es mit der fast schon absurd hohen und auf alle Fälle super werbewirksamen Zahl von “45 Jewels” auf sich aufmerksam macht.

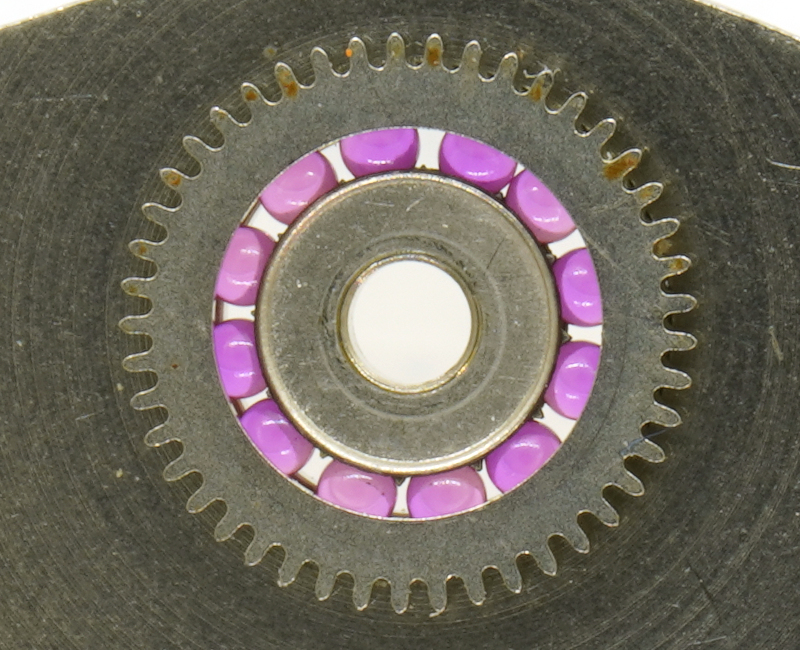

Detail: Rotor-Kugellager
Die Zifferblattseite fällt recht unspektakulär aus, natürlich gibt es einen Kupplungsaufzug, und man sieht schön das KIF Flector-Lager der Unruhwelle.
Technisch überflüssig, aber positiv auf die Stein-Zahl einzahlend, ist der Deckstein der trocken gelagerten Ankerwelle.

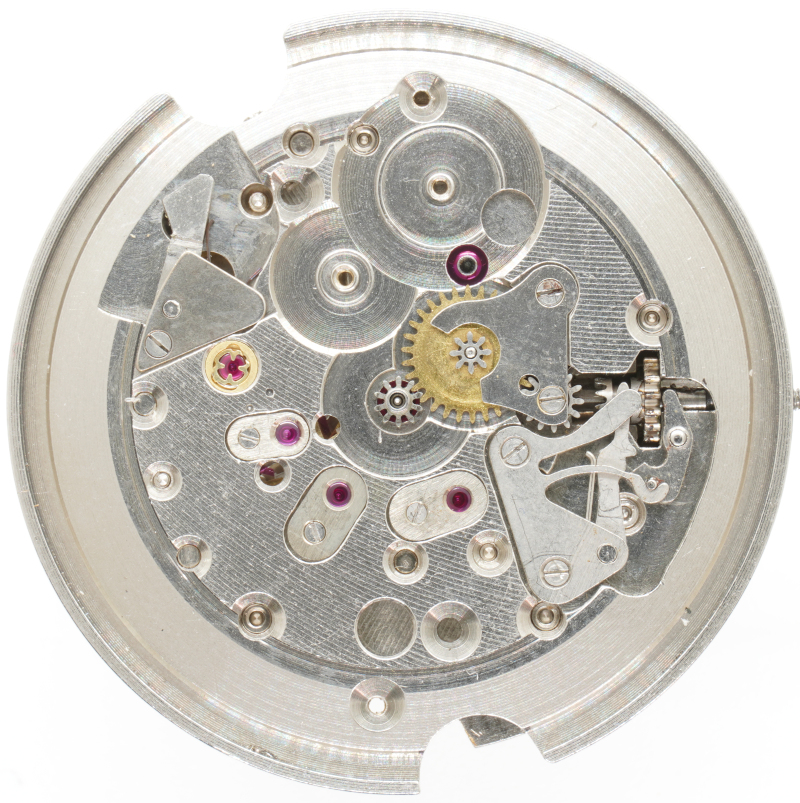

leere Zifferblattseite
Der recht einfach ausgeführte Datumsmechanismus schaltet das Datum langsam weiter und ermöglicht eine halbschnelle Korrektur durch Zurück- und Vordrehen der Zeit zwischen ca. 20 Uhr und Mitternacht.

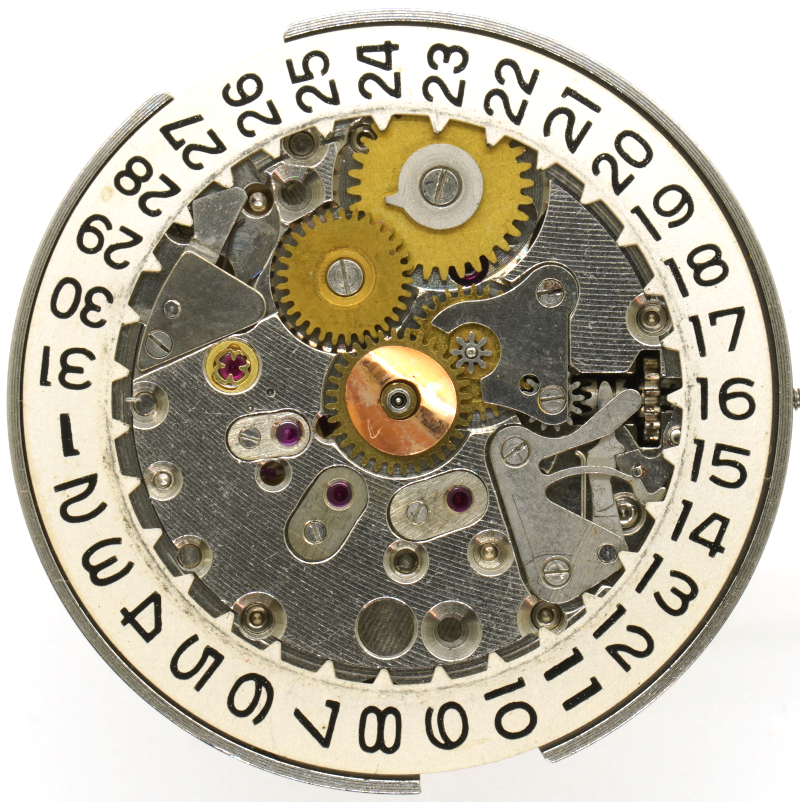

Ricoh 54722: Zifferblattseite
Eine letzte kleine Besonderheit dieses Werks ist, dass der Datumsring selber nicht nach oben gelagert ist, und deswegen darauf angewiesen ist, dass das Zifferblatt ohne großen Abstand montiert ist, so dass es die vertikale Lagerung des Datumsrings übernehmen kann. Eine etwas hemdsärmelige Lösung für dieses sonst doch eher über-konstruierte Werk.
Im Labor
Zeitwaagen-Ergebnis
Absolut beeindruckend! Nach über 60 Jahren läuft dieses üppig ausgestattet Automaticwerk immer noch in der Chronometernorm!| horizontale Lagen | |||
|---|---|---|---|
| Zifferblatt oben | +3 s/Tag | 267° | 1.0ms |
| Zifferblatt unten | -+0 s/Tag | 254° | 1.2ms |
| vertikale Lagen | |||
| Krone rechts (12 oben) | -4 s/Tag | 230° | 1.4ms |
| Krone oben (3 oben) | -4 s/Tag | 226° | 1.4ms |
| Krone links (6 oben) | +1 s/Tag | 235° | 1.1ms |
| Krone unten (9 oben) | +3 s/Tag | 235° | 1.2ms |
Technische Daten
| Hersteller: | Ricoh |
| Kaliber: | 54722 |
| Basiskaliber: | Takano 544 |
| Größe: | 12 3/4''' (gemessen: 31,0mm) |
| Halbschwingungen pro Stunde: | 18000 |
| Anzahl Steine: | 45 |
| Hemmung: | Anker |
| Unruh-Ausführungen: | Monometallische Ringunruh (zweischenklig) |
| Stoßsicherung(en): | KIF Flector |
| Unruhlagerung / Richtung Spirale: | Uhrzeigersinn |
| beweglicher Spiralklötzchenträger: | nein |
| Regulierorgan: | Spiralschlüssel |
| Werksaufbau: |
|
| Bauweise: | Massivbau |
| Aufzugstyp: | Kupplungsaufzug |
| Winkelhebelfeder: | 3 Löcher |
| Befestigung Winkelhebel: | geschraubt/gesteckt |
| Ausstattung: |
|
| Inventarnummer: | 24061 |
Anwendungsgalerie

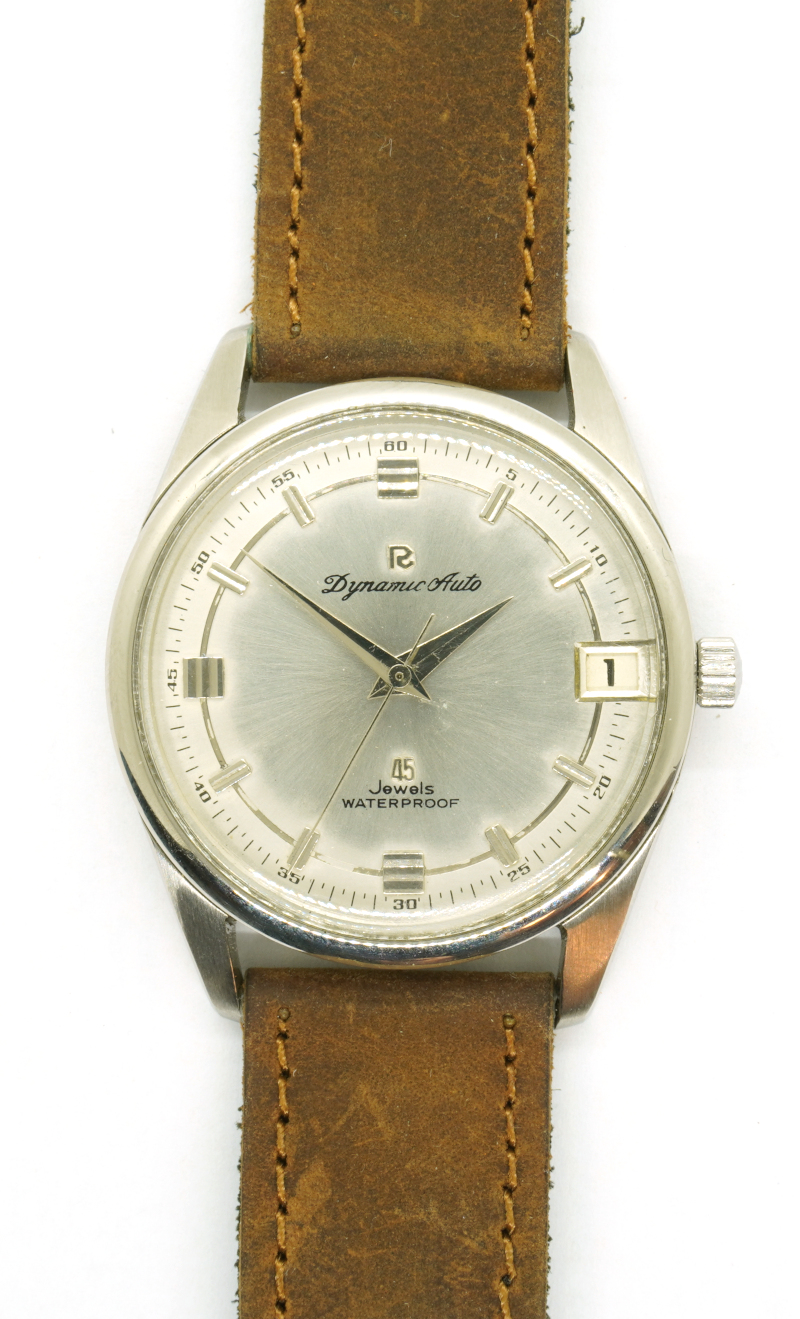

Ricoh Dynamic Auto Herrenuhr
