Shanghai ZSH SS7

Beschreibung

Das hier gezeigte Werk weist leider keinerlei Markierungen auf, läßt sich aber mit ein wenig Recherche und einer minimalen Unsicherheit dem Kaliber ZSH SS7 der Shanghai Watch Factory in China zuordnen. Ganz hundertprozentig eindeutig ist das übrigens auch nicht, denn unter der Bezeichnung “SS7” laufen alle 17-steinigen ZSH-Werke, egal, ob mit oder ohne Datum.

Dieses Werk ist im Vergleich zur ansonsten sehr oft in Billiguhren anzutreffenden Ausführung ohne Datumsindikation eher selten zu finden.

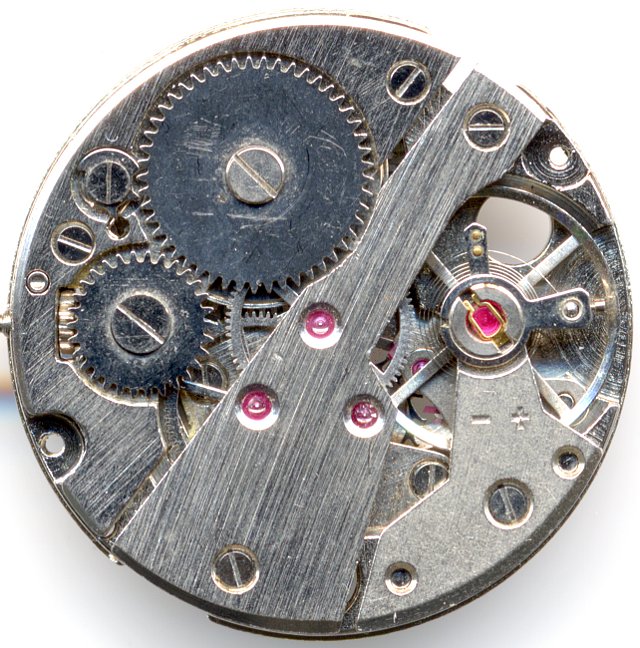

Der Aufbau ist konventionell und sehr servicefreundlich - die große vierschenklige Ringunruh besitzt eine dicke und stabile (also mit anderen Worten nur schwer zu zerstörende) Spirale, die an einem beweglichen Spiralklötzchenträger verschraubt ist, und deren effektive Länge direkt am Rückerzeiger eingestellt wird. Die Unruh schwingt mit 21600 Halbschwingungen pro Stunde. Die Stoßsicherung stammt aus China und ist in allen möglichen Formen erhältlich. Von der Incabloc-artigen Feder bishin zum “vierblättrigen Kleeblatt” wird alles verbaut, was man sich nur vorstellen kann.

Das Räderwerk wird über einen Anker mit Steinpaletten reguliert und ist nach dem, in den 50er Jahren üblichen Aufbau mit direkt angetriebener Zentralsekunde und untenliegendem, klobengelagerten Minutenrad aufgebaut. Selbst mit zwei linken Händen ist diese Konstruktion noch wartbar.

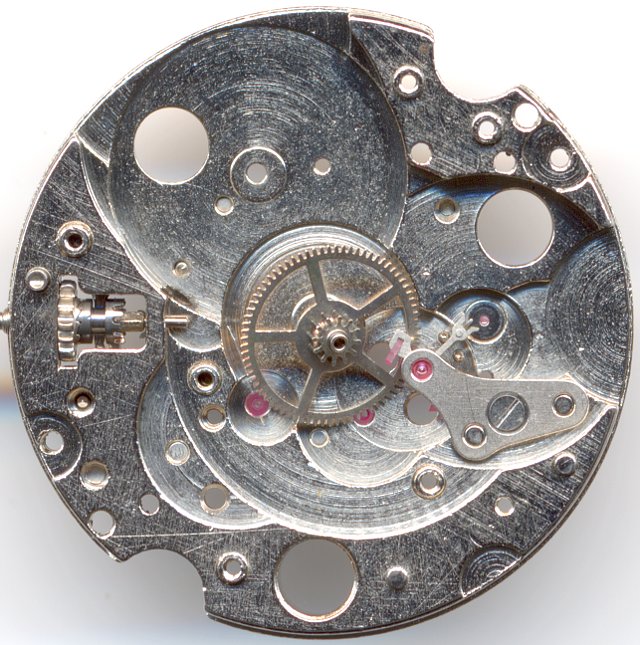

Grundplatine

Grundplatine

Alle Räder laufen in Steinlagern, selbst das Minutenrohr ist beidseitig gelagert!

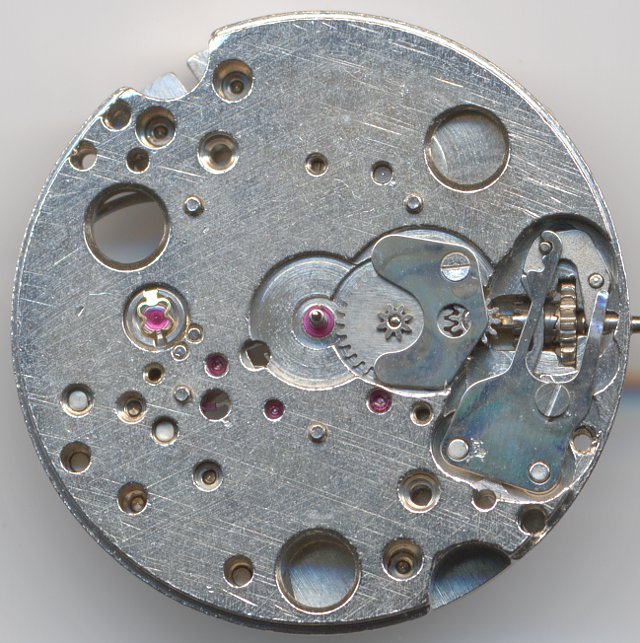

Zifferblattseite ohne Datumsmechanismus

Zifferblattseite ohne Datumsmechanismus

Zifferblattseitig erkennt man die vorhin als “vierblättriges Kleeblatt” beschriebene Form der Stoßsicherung, die ein klein wenig an eine KIF Flector erinnert. Ansonsten ist zifferblattseitig alles gewohnt solide Technik und natürlich gibt es einen Kupplungsaufzug.

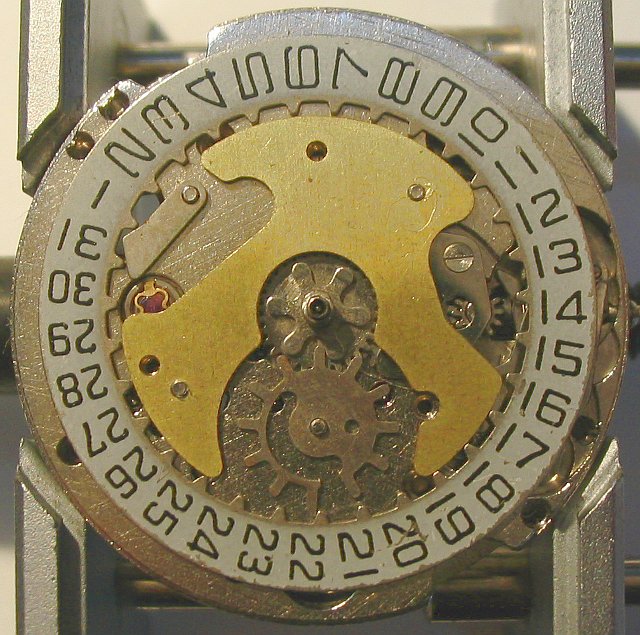

Datumsmechanismus

Datumsmechanismus

Der Datumsmechanismus ist ebenso genial wie einfach: Das Stundenrad treibt über eine grobe Verzahnung (6 Zähne) das Datumsrad an, bei dem einer der zwölf Zähne länger und federnd ausgeführt ist. Er schaltet den Datumsring weiter und sorgt gleichzeitig dafür, daß beim Rückwärtsdrehen der Uhrzeit das Datum nicht zurückgeschaltet wird.

Shanghai ZSH SS7 Zifferblattseite

Shanghai ZSH SS7 Zifferblattseite

Wie bei fast allen dieser chinesischen Werke wurde auch hier die oberste Platine mit viel Klebstoff beschmiert, um das Zifferblatt zu befestigen. Offenbar sind Zifferblattfüße ein Luxusartikel…

Technische Daten

Hersteller:Shanghai
Kaliber:ZSH SS7
Anzahl Steine:17
Hemmung:Anker
Unruh-Ausführungen: Nickel-Ringunruh
Stoßsicherung(en): China (verschiedene Ausführungen)
Unruhlagerung / Richtung Spirale:Gegenuhrzeigersinn
beweglicher Spiralklötzchenträger:ja
Regulierorgan:Spiralschlüssel
Werksaufbau:
  • Anker
  • Ankerrad, Sekundenrad, Kleinbodenrad
  • Minutenrad
  • Federhaus
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:3 Loch/Löcher
Ausstattung:SCD,QG,RDR
Funktionen:Stunde, Minute, Sekunde, Tag
Halbschwingungen pro Stunde:21600
Größe:11 1/4''' (gemessen: 25,4mm)
Literatur: Flume: -

Links

Vielen Dank an Klaus Brunnemer für die Spende dieses Werks!
