Timex M69

Beschreibung

Ein sehr einfach gebautes und kleines elektromechanisches Damenuhrwerk aus den 70er Jahren.
Kein Vergleich zu dessem Vorgänger, dem DuRoWe (Laco) 900 / Timex M82.

Dieses Werk gibt es in mindestens zwei Ausführungen: Eines “Made in Germany” und eines “Made in Taiwan”.

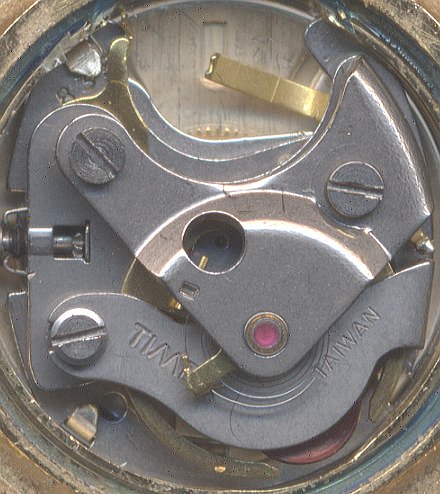

Timex M69 (Made in Taiwan)

Timex M69 (Made in Taiwan)

Die nicht stoßgesicherte Unruh trägt die Spule, sowie die Ellipse für den Eingriff in den Anker. Sie ist nicht stoßgesichert mit stabilen Körnern in zwei (elektrisch nicht leitfähigen) Rubinlagern gelagert. Die Stromzufuhr der Spule erfolgt über die Unruhspirale und über das Plateau, welches partiell mit einer Feder in Kontakt steht.

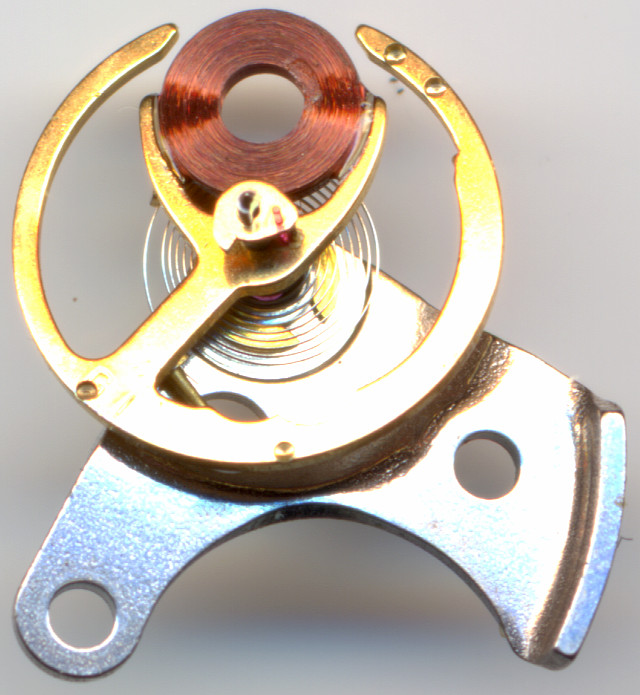

Unterseite der Unruh

Unterseite der Unruh

Interessanterweise verwendet dieses Werk (zumindest die jüngste Version aus Taiwan, ob dies auch für andere Versionen gilt, muß noch ermittelt werden) einen Plastikanker. Für Mitte der 70er Jahre sehr modern!

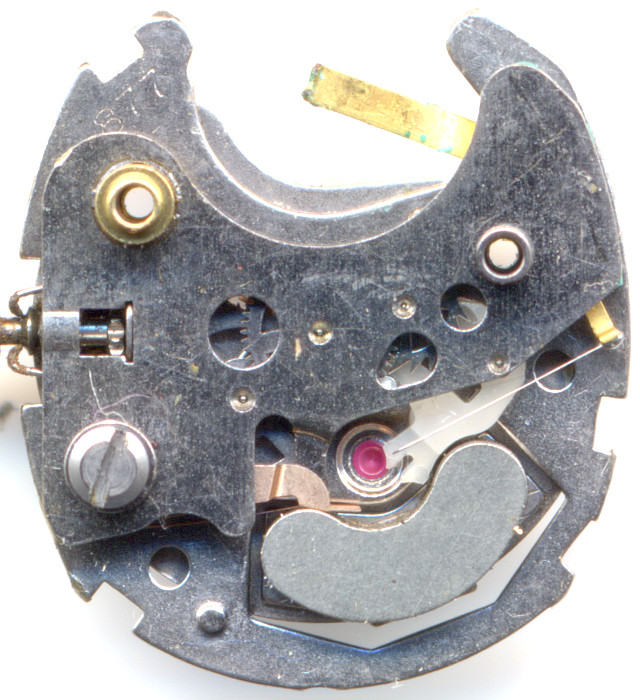

Ansicht ohne Unruh, man beachte den Plastik-Anker!

Ansicht ohne Unruh, man beachte den Plastik-Anker!

Der linke kupferfarbige Hebel dient zum Stoppen der Unruh bei gezogener Krone. Die rechte, sehr dünne Blattfeder dient der Stromzufuhr für die Spule, deren elektromagnetisches Feld dafür sorgt, daß die Unruh von dem bei 6 Uhr gut sichtbaren Permanentmagneten abgestoßen wird.

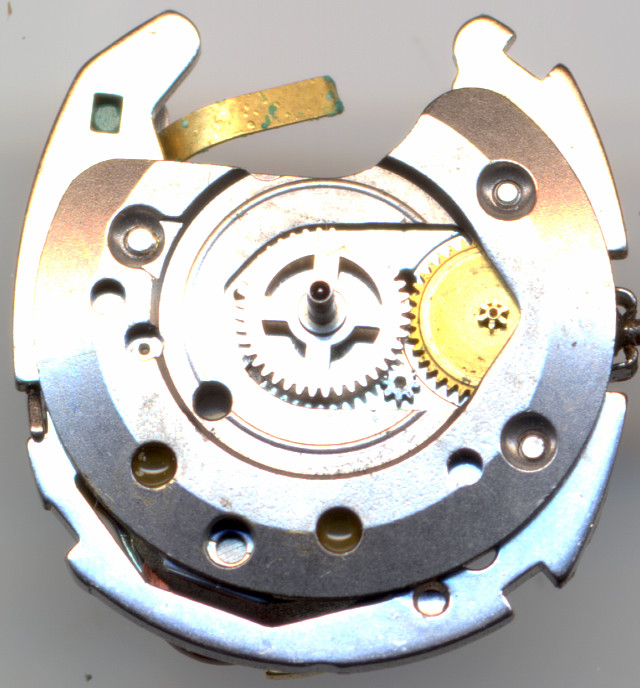

Zifferblattseite ohne Stundenrad

Zifferblattseite ohne Stundenrad

Der Antrieb des Zeigerwerks (Stunden und Minutenzeiger) erfolgt zifferblattseitig über das 8-zähnige Rad bei 4:30 Uhr. Bei 3 Uhr erkennt man sehr gut das Wechselrad für den Antrieb des Stundenrohrs.

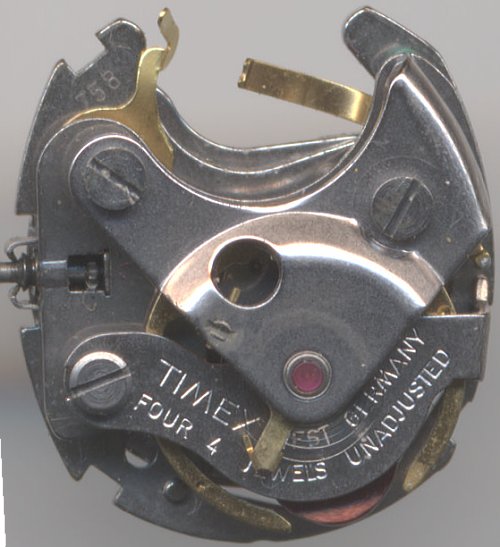

Timex M69 Zifferblattseite

Timex M69 Zifferblattseite

Technische Daten

Hersteller:Timex
Kaliber:M69
Anzahl Steine:4
Stoßsicherung(en): keine
Unruhlagerung / Richtung Spirale:Unruhbrücke
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Spiralschlüssel
Ausstattung:SC,EL
Funktionen:Stunde, Minute, Sekunde, elektromechanische Steuerung
Halbschwingungen pro Stunde:21600
Größe:6 3/4 x 8''' (gemessen: 15,4 x 17,0mm)
Inventarnummer:16022

Anwendungsgalerie

Timex Electric Damenuhr Modell 80160

Timex Electric Damenuhr Modell 80160

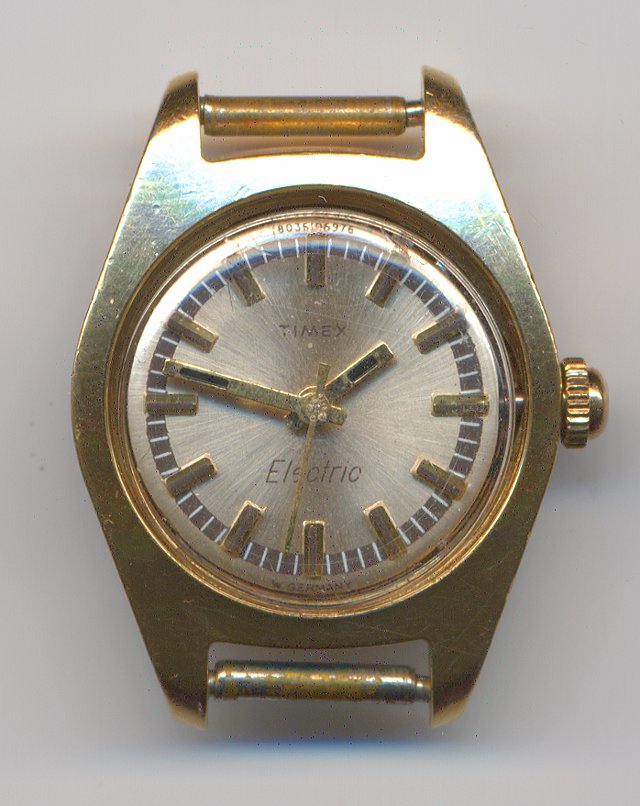

Timex Electric Damenuhr Modell 80361

Timex Electric Damenuhr Modell 80361

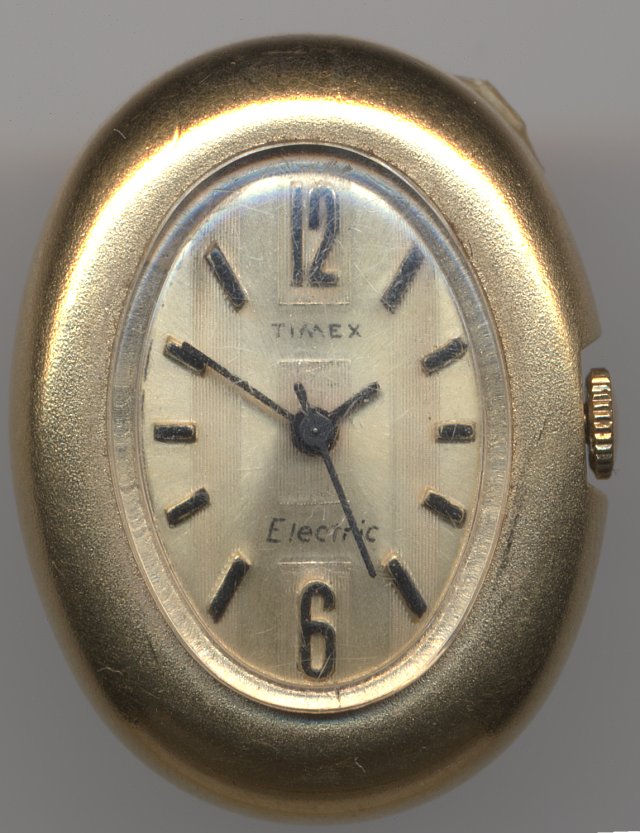

Timex Electric Damenuhr Modell 80460

Timex Electric Damenuhr Modell 80460

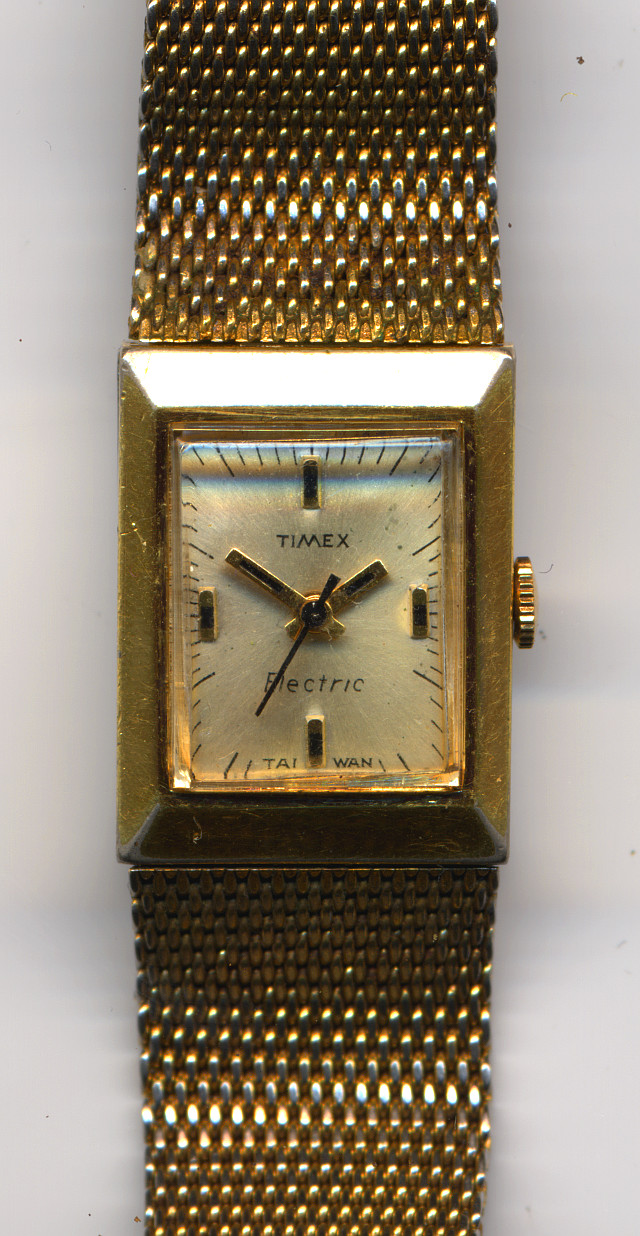

Timex Electric Damenuhr Modell 802604

Timex Electric Damenuhr Modell 802604

Das jüngste Werk aus Taiwan (mit Plastikanker) samt zugehöriger Uhr sind eine Spende von R.Ludwig. Ganz herzlichen Dank dafür!
