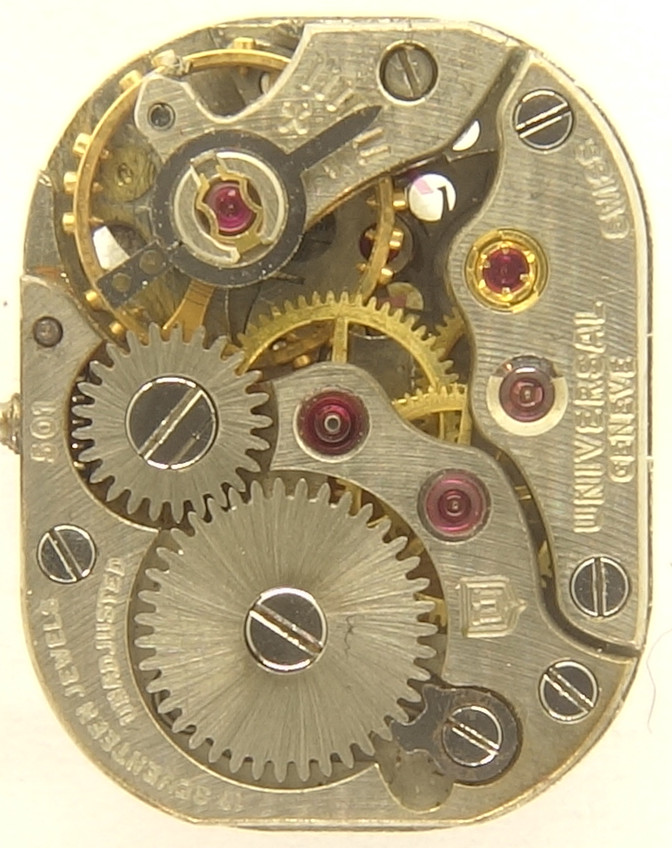

Universal 501

Beschreibung

Mit nominellen 5 Linien (12,0 x 15,5mm) gehört das Universal 501 zu den kleinsten Damenuhren-Formwerken.

Es debütierte Ende der 1950er Jahre und zeigt noch viele klassische Merkmale.

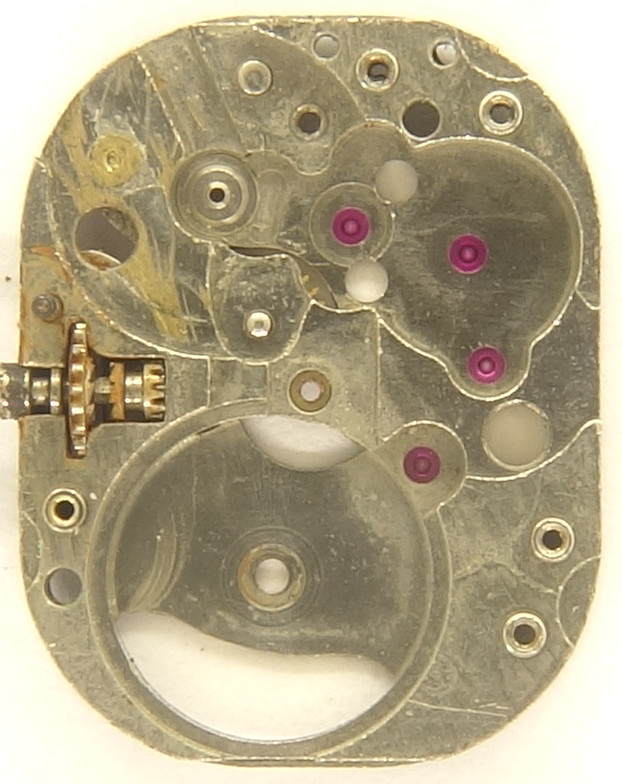

Universal 501: Grundplatine

Grundplatine

Natürlich sind alle wichtigen Lager mit Rubinen ausgestattet; beim Minutenrad sogar werksseitig, und das werksseitige Ankerrad-Lager besitzt einen Girocap-Deckstein.

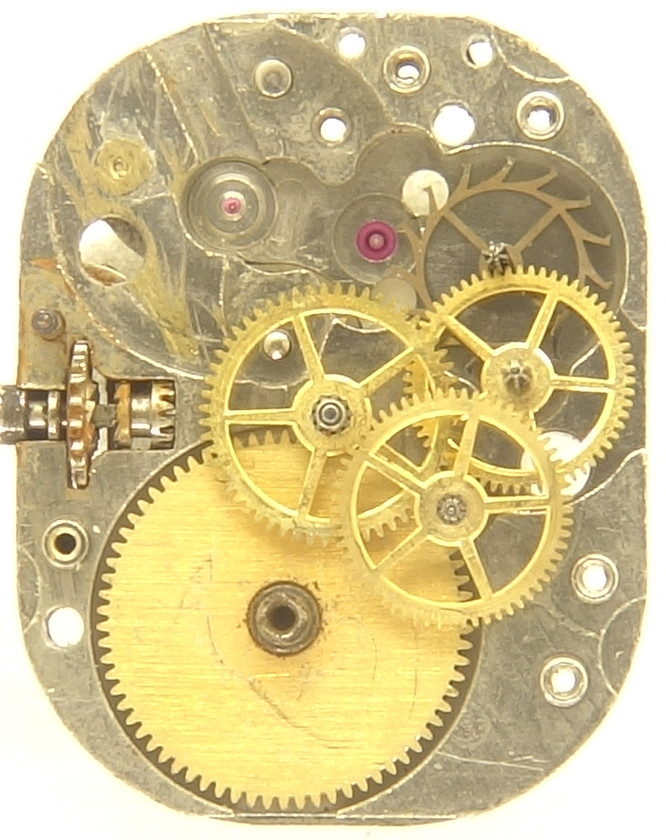

Universal 501: Räderwerk

Räderwerk

Das aus Platzgründen recht kompakte Räderwerk ist klassisch aufgebaut:
Das Federhaus treibt das zentrale Minutenrad an, gefolgt vom Kleinbodenrad, Sekundenrad und Ankerrad.

Sekundenrad und Ankerrad sind hierbei servicefreundlich unter einer eigenen Brücke gelagert.

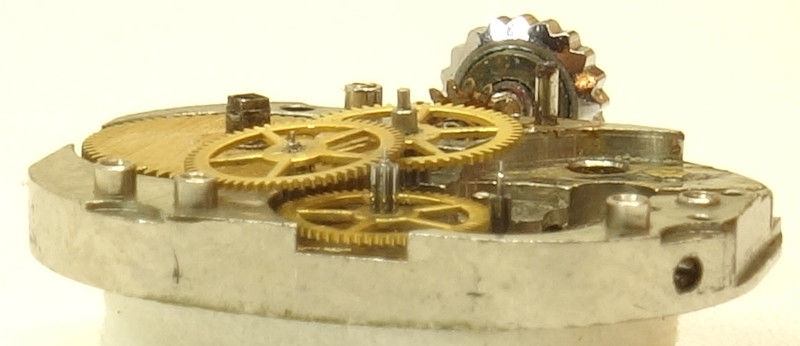

Universal 501: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Die goldfarbige Glucydur-Schraubenunruh mit ihren zwei Speichen ist in zwei Incabloc-Stoßsicherungen gelagert und arbeitet langsam mit 18000 Halbschwingungen pro Stunde. Die exakte Frequenz kann mit Hilfe eines langen Rückerzeigers justiert können.

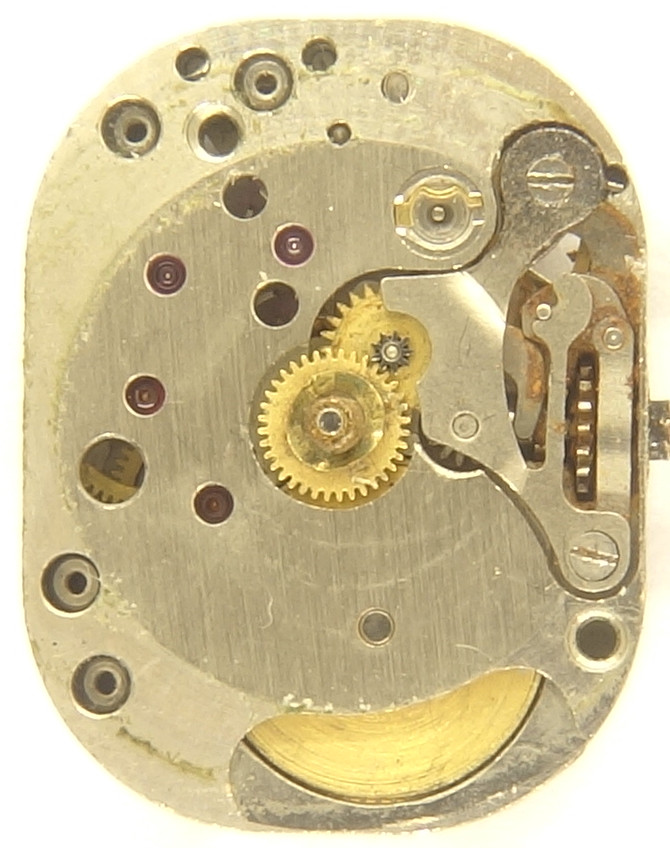

Universal 501: Universal 501: Zifferblattseite

Universal 501: Zifferblattseite

Zifferblattseitig sieht man (neben einem größeren Rostschaden) den Kupplungsaufzug und die Überreste der (leider hier defekten) Incabloc-Stoßsicherung.

Technische Daten

Hersteller:Universal
Kaliber:501
Größe:5''' (gemessen: 12,0 x 15,5mm)
Höhe:3,50mm
Halbschwingungen pro Stunde:18000
Hebewinkel:49.77°? 51°?
Anzahl Steine:17
Hemmung:Anker
Unruh-Ausführungen: Glucydur-Schraubenunruh (zweischenklig)
Stoßsicherung(en): Incabloc
Unruhlagerung / Richtung Spirale:Gegenuhrzeigersinn
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Rückerzeiger mit langem Arm
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad), Sekundenrad
  • Kleinbodenrad, Minutenrad, Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:3 Loch/Löcher
Referenzen: Ebauches: 1959 142
Flume: K2 -
Inventarnummer:20054

Anwendungsgalerie

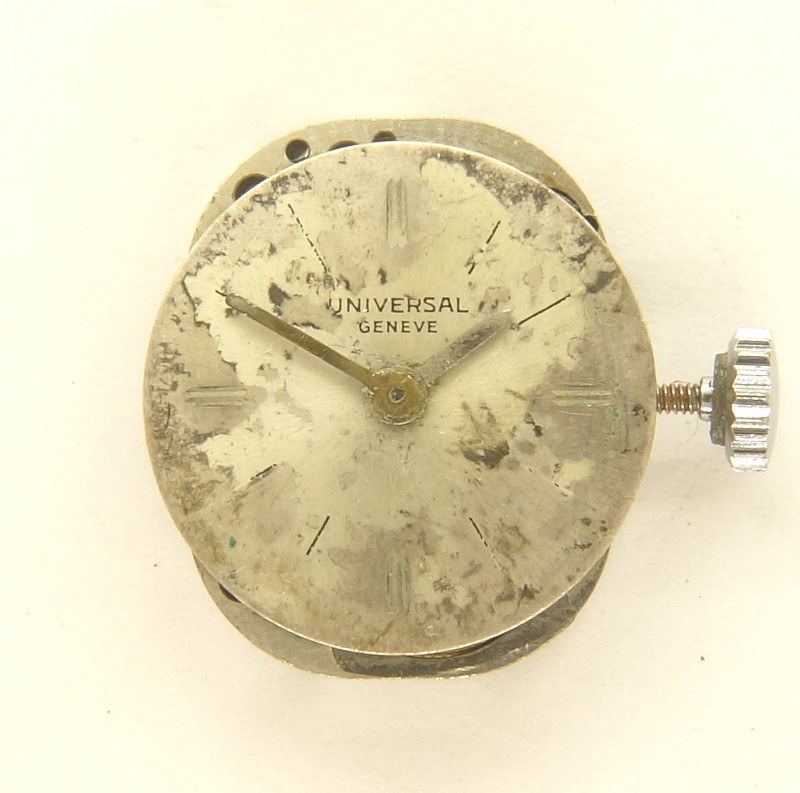

Universal 501: Universal Damenuhr  (ohne Gehäuse)

Universal Damenuhr (ohne Gehäuse)
