FHF ?

Beschreibung

Wie so oft bei Zylinderwerken der Fall, so läßt sich auch dieses 18 linige Zylinderwerk nicht eindeutig identifizieren.

Die in den Ecken teilweise rund ausgeführte Federhausbrücke läßt aber FHF als Hersteller recht wahrscheinlich erscheinen.

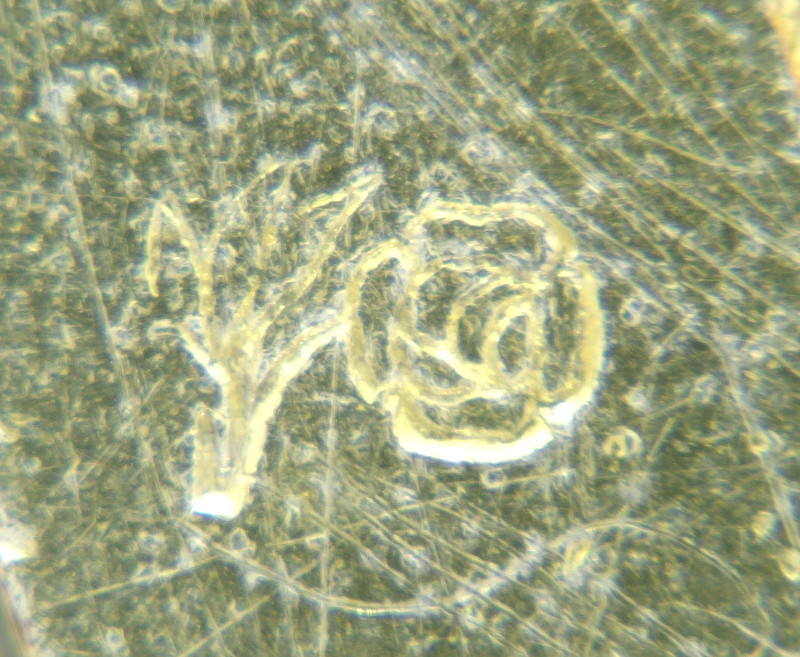

Leider hilft auch die Rosen-Punze nicht weiter, obwohl sie so deutlich zu erkennen ist.

Das Zylinderwerk ist von recht guter Qualität, dazu gehört, dass alle Lager mit Steinen ausgestattet sind, und das Werk läßt sich bereits über die Krone aufziehen und mit Hilfe eines seitlichen Drückers stellen.

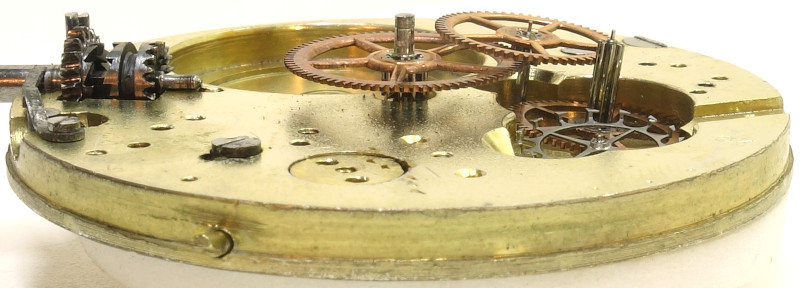

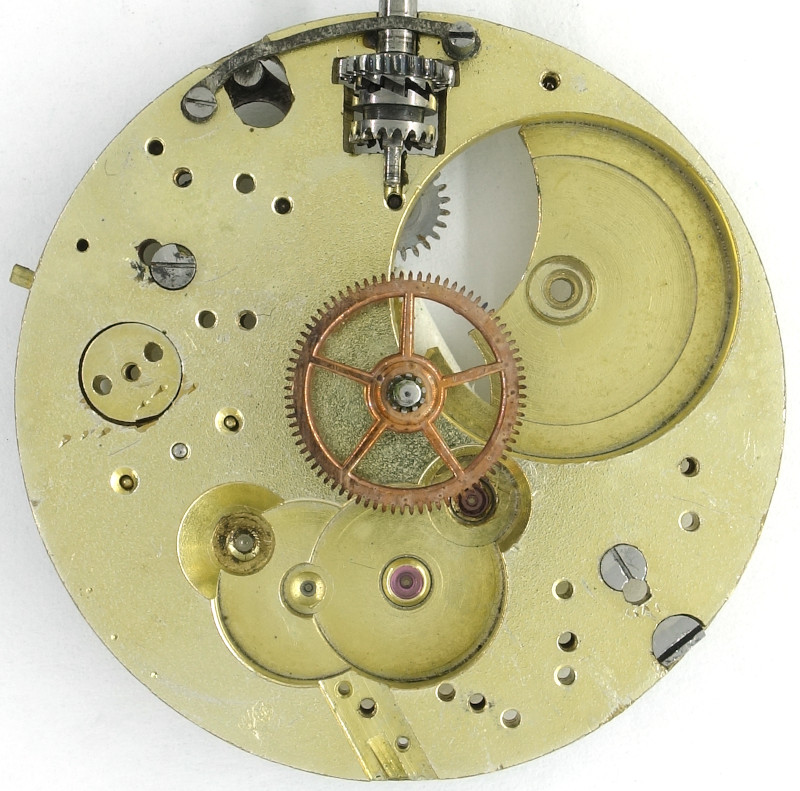

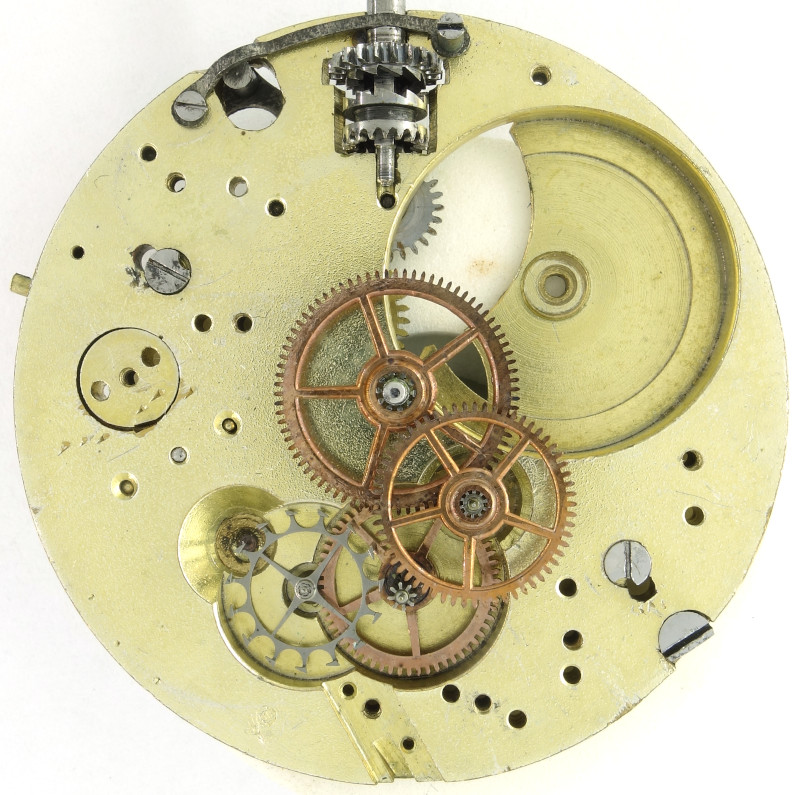

Das Räderwerk ist typisch für Uhren mit Zylinderhemmung:
Das Federhaus treibt das zentrale Minutenrad direkt an, gefolgt vom Kleinbodenrad, Zentralsekundenrad auf 6 Uhr, sowie am Ende dem Stahl-Zylinderrad.

Als Unruh kommt eine dreischenklige Ringunruh zum Einsatz, die natürlich noch nicht großgesichert ist. Sie schwingt mit 18000 Halbschwingungen pro Stunde und kann mit Hilfe eines ziemlich langen Rückerzeigers justiert werden, der seine Skala ausnahmsweise nicht auf dem (gravierten) Unruhkloben hat, sondern auf der Minutenrad-Brücke.

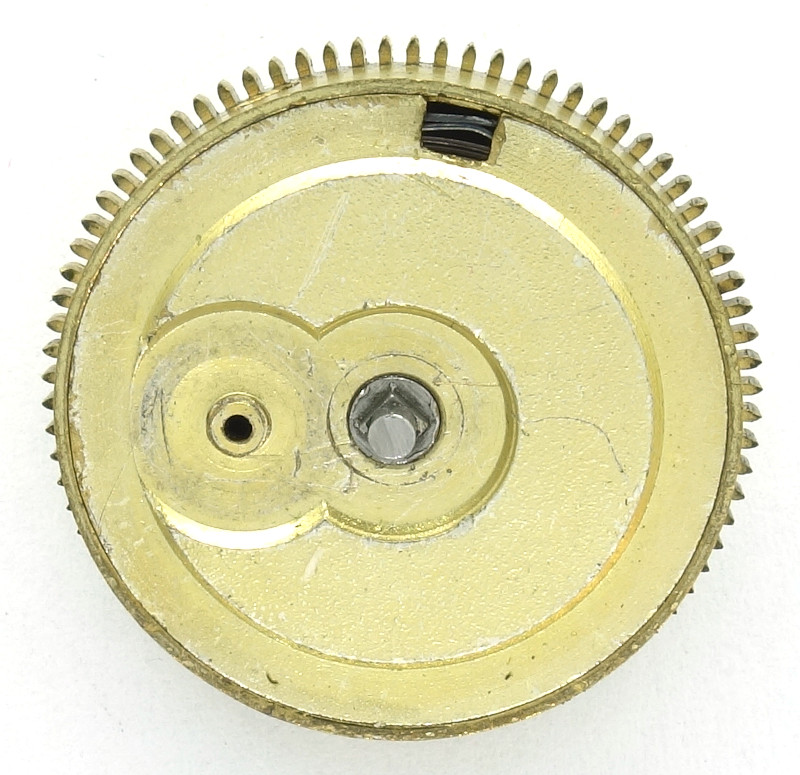

Im Original besaß das Federhaus sogar eine Malteserstellung, also eine Vorrichtung, die dafür sorgt, dass die Feder nur innerhalb eines begrenzten Bereichs gespannt ist, und somit über die so nutzbare Zeit möglichst gleichmäßig ihre Kraft an das Räderwerk abgibt.

Auf diese Weise sollte eine höhere Ganggenauigkeit erreicht werden, bei Zylinderwerken, die mit Reibung funktionieren (die Zähne des Zylinderrads schleifen am Stahl-Zylinder der Unruhachse) ist das aber eher von akademischen Nutzen.

Da Malteserstellungen etwas problematisch sind, wurden sie oft bei Revisionen entfernt, so auch im vorliegenden Beispiel.

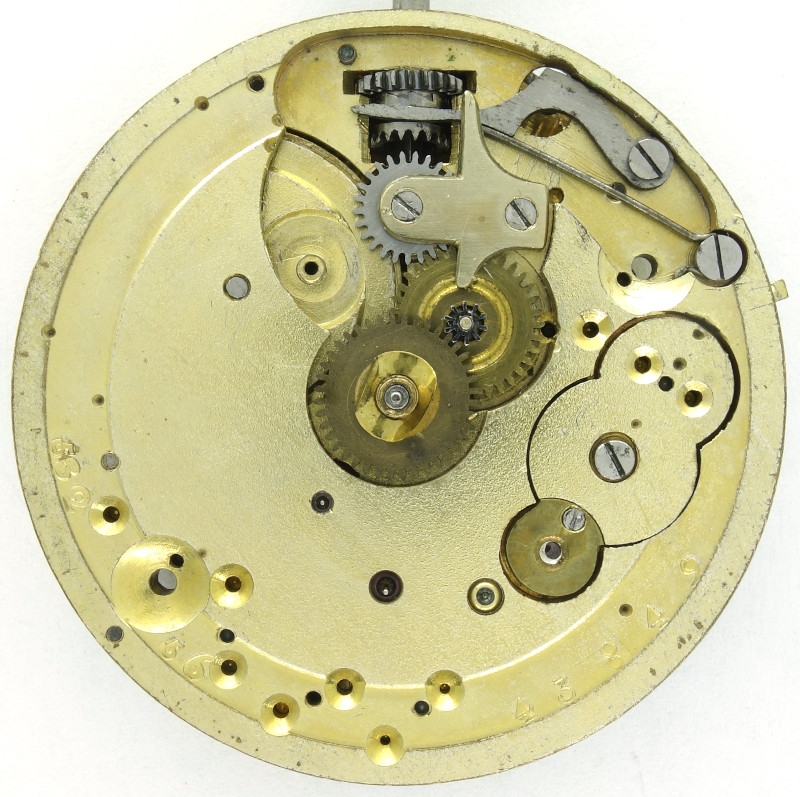

Auf der Zifferblattseite sieht man bei 1 Uhr den Hebel, mit dem zwischen Kronenaufzug und Zeigerstellung umgeschaltet werden kann.

Ein Wort noch zum Unruhlager, bei Position 4:30 Uhr: Der Deckstein ist hier nicht gefaßt, sondern liegt lose unter dem verschraubten Plättchen.

Im Labor

Zeitwaagen-Ergebnis

Zylinderwerke zeigen in aller Regel bescheidene Gangergebnisse auf der Zeitwaage, so auch das vorliegende Werk.
