Beschreibung
Das Waltham-Taschenuhrkaliber Size 18s Model 1883 ist für europäische Verhältnisse ungewöhnlich konstruiert, weil es sowohl eine aufgesetzte und nicht ins Werk integrierte Unruh nutzt, als auch noch keinen Kronenaufzug besitzt, obwohl es um 1900 hergestellt wurde.
Mit einem Durchmesser von fast 44mm (18s nach amerikanischem Größenmaß) ist es ungewöhlich groß und fällt mit über 1cm Höhe auch sehr mächtig aus.

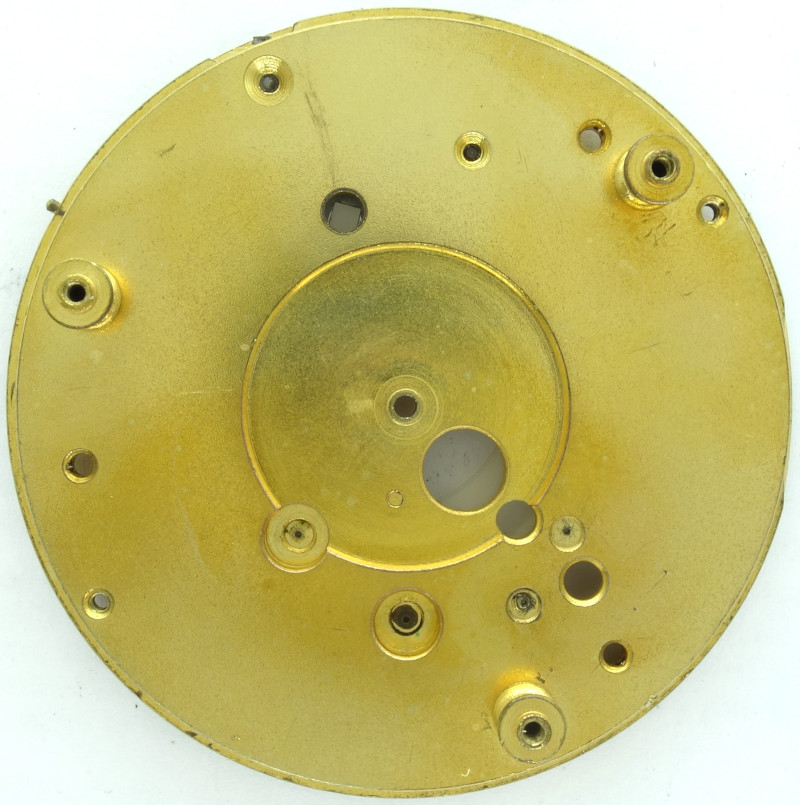

Lagersteine sucht man bei diesem Werk vergeblich, lediglich die Unruh ist steingelagert. Die Unruh selber wird nicht auf der Grundplatine dieses Räderwerks gelagert, siehe unten.
Der Aufbau des Räderwerks ist klassisch, mit Federhaus, zentralem Minutenrad, Kleinbodenrad, dezentralem Sekundenrad auf 6 Uhr und dem Ankerrad.
Interessant ist, dass dieses Werk einen recht grobschlächtig erscheinenden Lateral-Anker verwendet, dessen Paletten aber aus synthetischem Rubin bestehen. Von der Schönheit eines filigranen Ankers eines schweizer Ankerwerks ist er dennoch meilenweit entfernt.

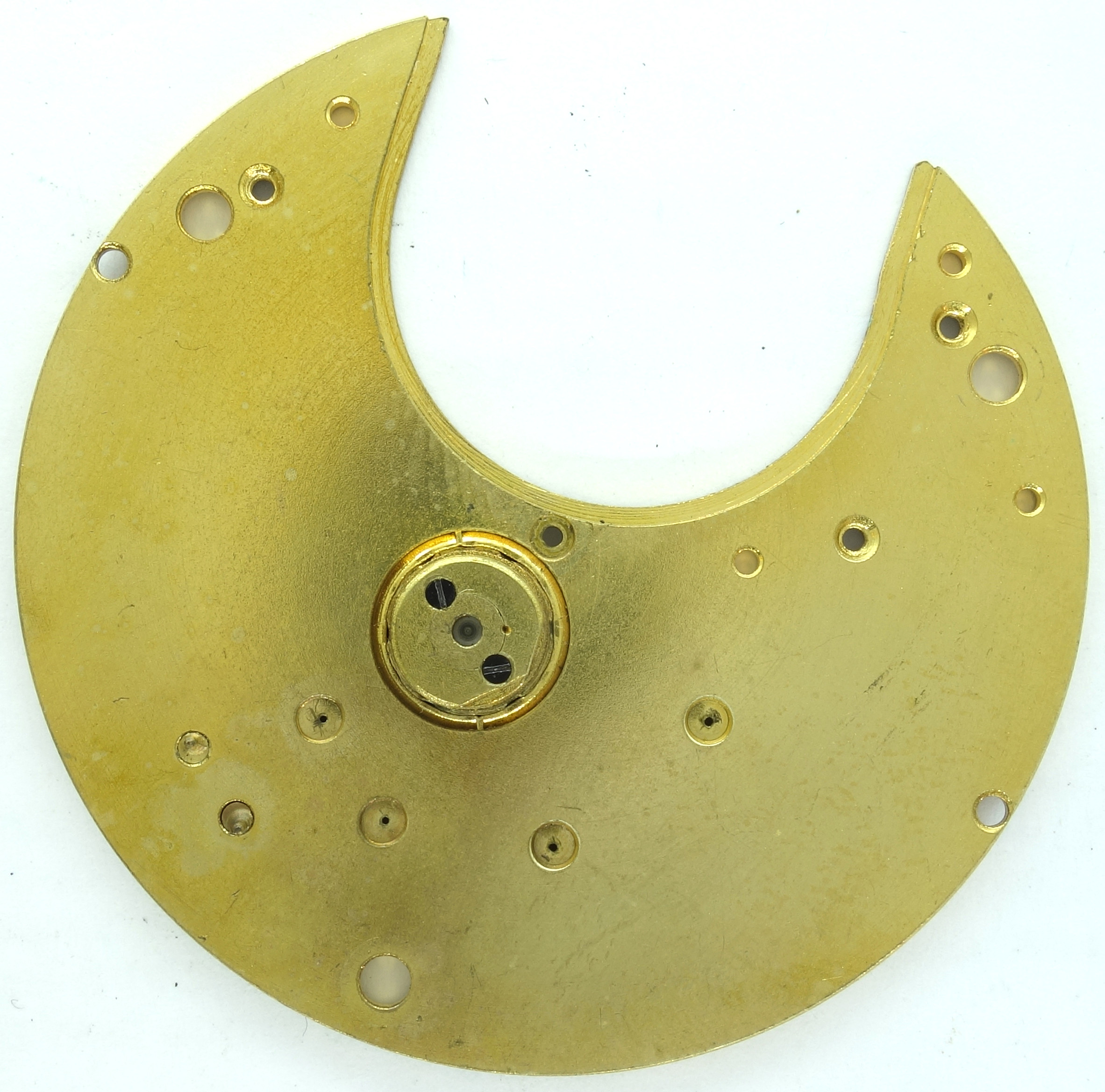

Die Unruh wird auf ihrer Unterseite in einem Zylinder gelagert, der mit der oberen Räderwerksplatine verbunden ist. Hier kommen auch die einzigen vier Lagersteine zum Einsatz, jeweils Deck- und Lagerstein für das obere und untere Unruh-Lager.
Im Kontrast zur eher wenig filigranen Verarbeitung des Werks steht die Verwendung einer Breguet-Spirale und einer großen Bimetall-Schraubenunruh. Mit dieser Kombination sollten die 18000 Halbschwingungen pro Stunde eigentlich recht präzise eingehalten werden können, und zur Justage wird zudem ein sehr langer Rückerzeiger verwendet.
Die Unruh ist unter einem eigenen Kloben auf(!) der oberen Räderwerksplatine gelagert.

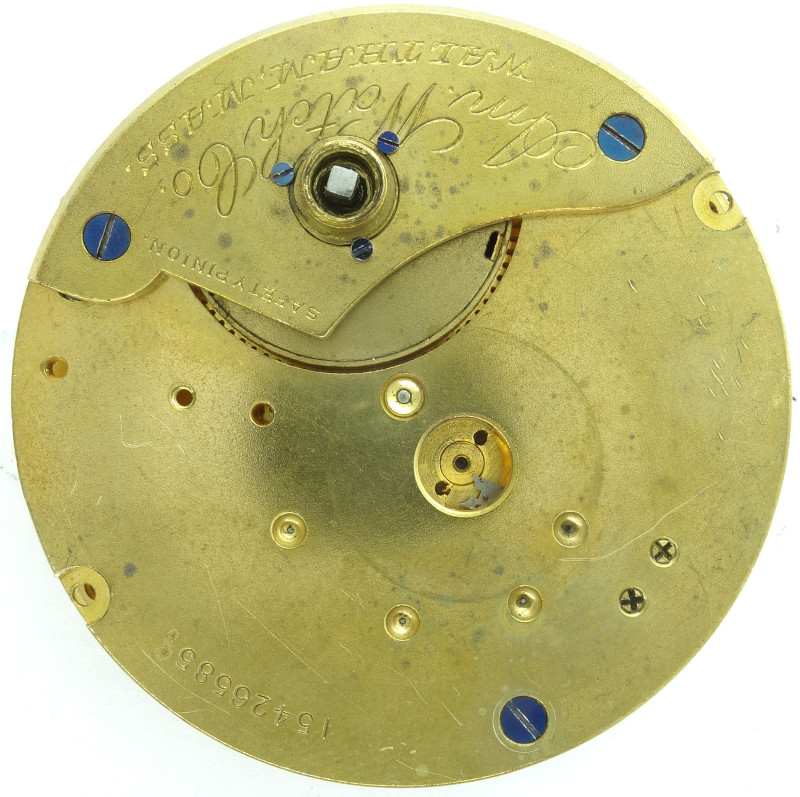

Wenn sie noch nicht montiert ist, kann man den Eingriff des Lateral-Ankers sehen.

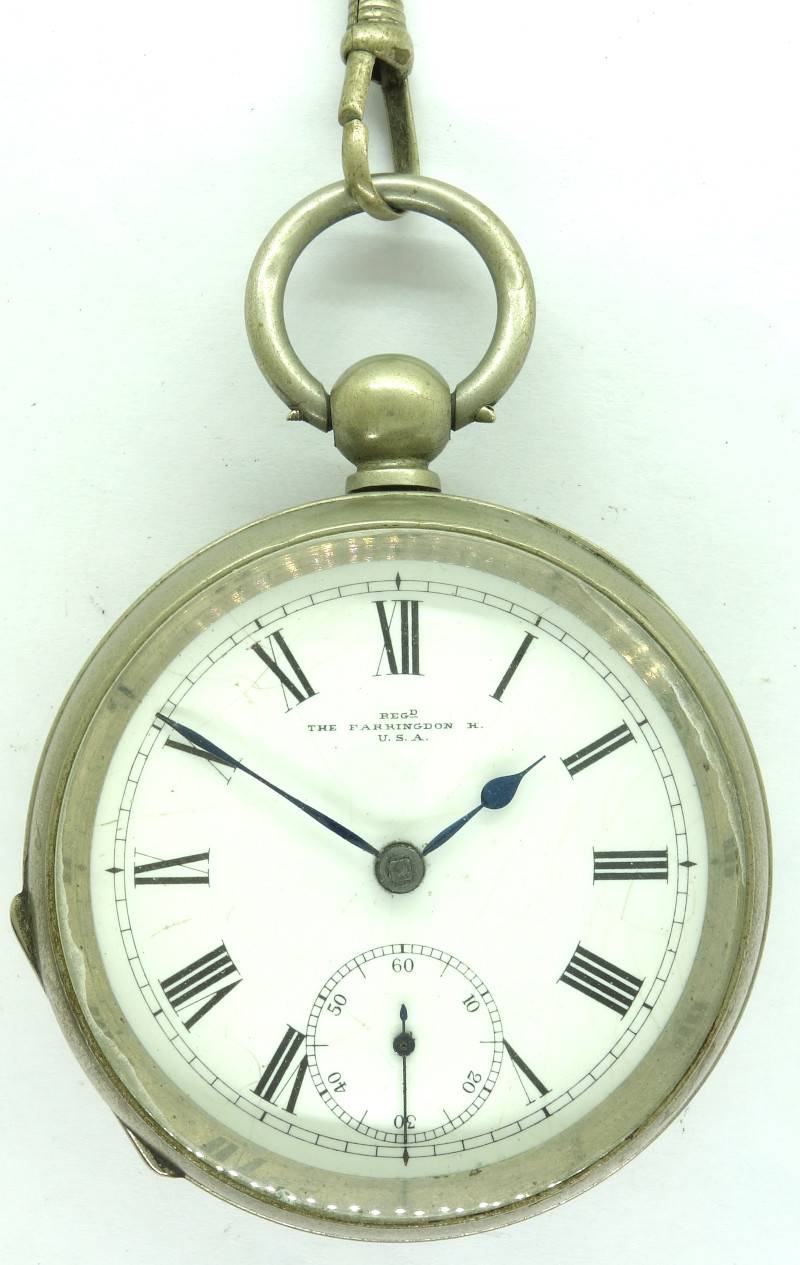

Zifferblattseitig fällt sofort auf, dass es keinen Kronenaufzug gibt. Das Werk wird werksseitig über einen Schlüsselaufzug (Vierkant) aufgezogen und zifferblattseitig ebenfalls mit Hilfe eines Schlüssels (wieder ein Vierkant) eingestellt. Für 1900 eigentlich ziemlich altmodisch!
Im Labor
Zeitwaagen-Ergebnis
Trotz Breguet-Spirale blieben die Gangwerte weit hinter den Erwartungen zurück, wahrscheinlich ein Tribut an das Alter und die etwas antiquierte Konstruktionsweise.Ob die Amplitudenwerte richtig sind, sei dahingestellt, da der Hebewinkel nicht bekannt ist, und deswegen mit dem Standardwert 52° gearbeitet wurde.
Auffällig ist der enorme Abfallfehler, der aber leider nicht ohne weiteres justiert werden kann.
horizontale Lagen | |||
---|---|---|---|
Zifferblatt oben | +12 s/Tag | 142° | 8.9ms |
Zifferblatt unten | +1 s/Tag | 139° | 8.8ms |
vertikale Lagen | |||
Krone rechts (12 oben) | +61 s/Tag | 160° | >= 9.9ms |
Krone oben (3 oben) | -73 s/Tag | 138° | >= 9.9ms |
Krone links (6 oben) | -93 s/Tag | 171° | >= 9.9ms |
Krone unten (9 oben) | -19 s/Tag | 138° | >= 9.9ms |
Technische Daten
Hersteller: | Waltham |
Kaliber: | 18s Model 1883 |
Größe: | 18s''' (gemessen: 43,9mm) |
Halbschwingungen pro Stunde: | 18000 |
Anzahl Steine: | 7 |
Hemmung: | Anker |
Unruh-Ausführungen: |
Bimetall-Schraubenunruh (zweischenklig) |
Stoßsicherung(en): |
keine |
Unruhlagerung / Richtung Spirale: | Uhrzeigersinn |
beweglicher Spiralklötzchenträger: | nein |
Regulierorgan: | Rückerzeiger mit langem Arm |
Werksaufbau: |
|
Bauweise: | Pfeilerbauweise |
Aufzugstyp: | Schlüsselaufzug |
Ausstattung: |
|
Inventarnummer: | 23016 |
