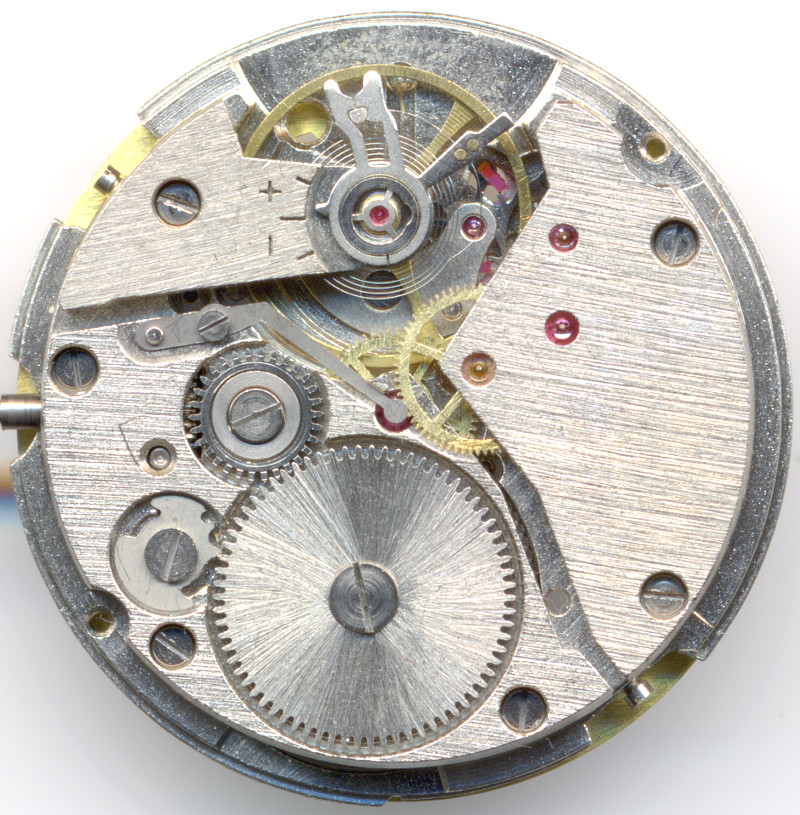

Wostok 2414A


Wostok 2414A

Wostok 2414A

Beschreibung

Das Wostok 2414A, die erste Überarbeitung des Wostok 2414, gehört wie die gesamte Kaliberfamilie zu den am häufigsten gebauten und verwendeten Handaufzugswerken aus russischer Produktion.

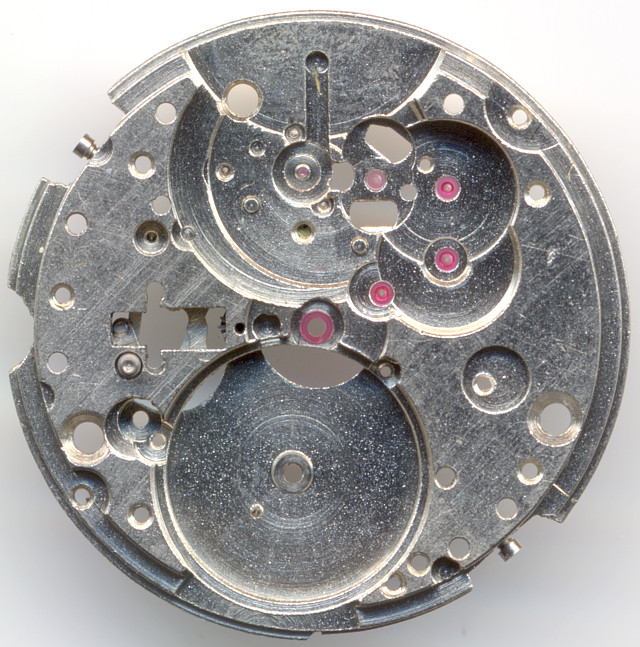

Grundplatine

Grundplatine

Die Grundplatine läßt erkennen, daß sämtliche Lager, mit Ausnahme des Federhauses, mit Steinen ausgestattet sind.

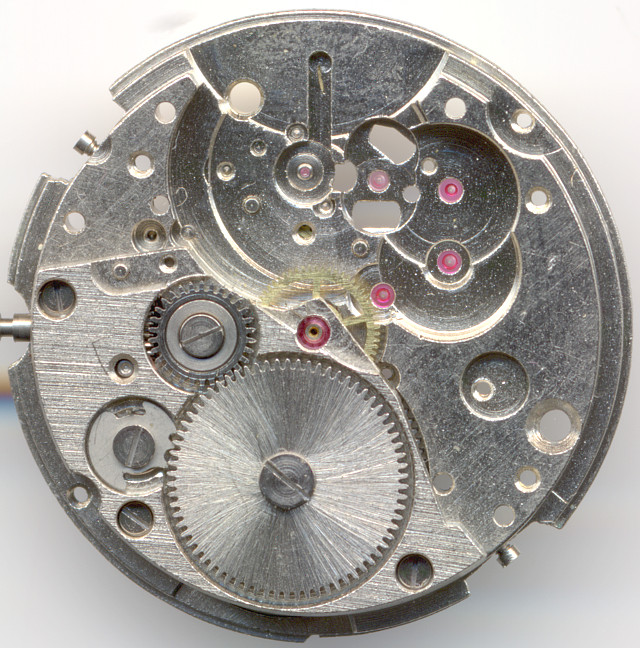

Grundplatine mit Gesperr

Grundplatine mit Gesperr

Es verwendet ein direkt angetriebenes Minutenrad, welches unter der Federhausbrücke gelagert ist.

Das sehr weit innen liegende Kronrad ist characteristisch für die ganze Kaliberserie.

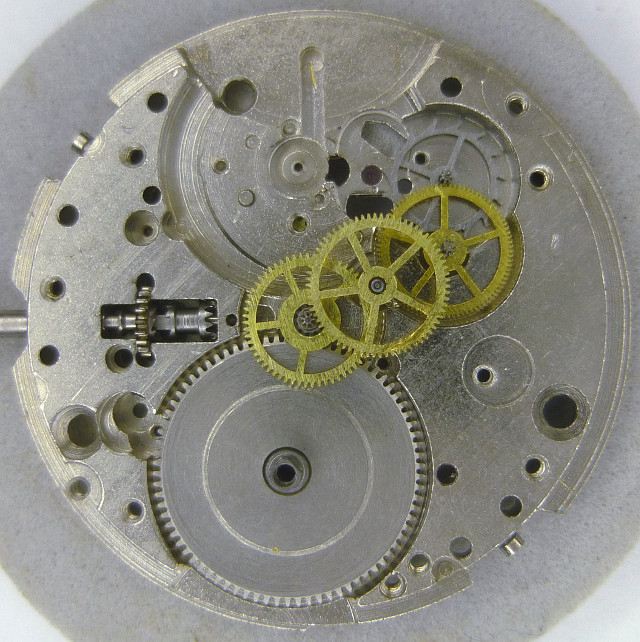

Räderwerk

Räderwerk

Das Räderwerk ist mit direkt angetriebenem Minutenrad und indirekter Zentralsekunde Stand der Technik der 50er und 60er Jahre.

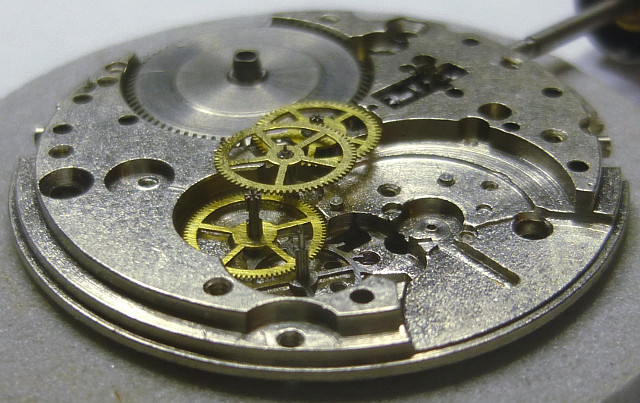

Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Eine technisch pfiffige Lösung ist, daß das Kleinbodenrad sowohl das Minutenrad antreibt, als auch die indirekte Zentralsekunde. Letzteres geschieht über den Außenkranz des Kleinbodenrads, der gleichzeitig im Eingriff mit dem Sekundenrad-Trieb und mit dem Trieb der indirekten Zentralsekunde steht. Beide müssen lediglich dieselbe Anzahl an Zähnen besitzen. Das Sekundenrad-Trieb wird über eine Blattfeder in Position gehalten und durch die minimale Reibung am Flattern gehindert.

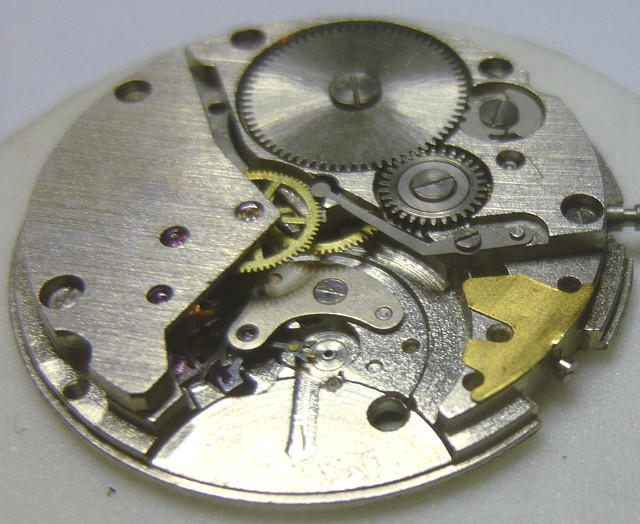

Spacer Unruh

Spacer Unruh

Ein wenig hemdsärmlig ist die Art und Weise, die das Höhenspiel der Unruh korrigiert wird: Unter den Unruhkloben wird ein dünner Blechstreifen geschoben, der den ganzen Kloben um Bruchteile eines Millimeters anhebt.

Die in zwei russischen Stoßsicherungen gelagerte Unruh mit drei leicht taillierten Schenkeln arbeitet mit 19800 Halbschwingungen pro Stunde und reguliert ein klassisches Palettenankerwerk.

Aufdruck "Russia"

Aufdruck "Russia"

Worin die Überarbeitung zum Kaliber 2414 besteht, konnte noch nicht herausgefunden werden.

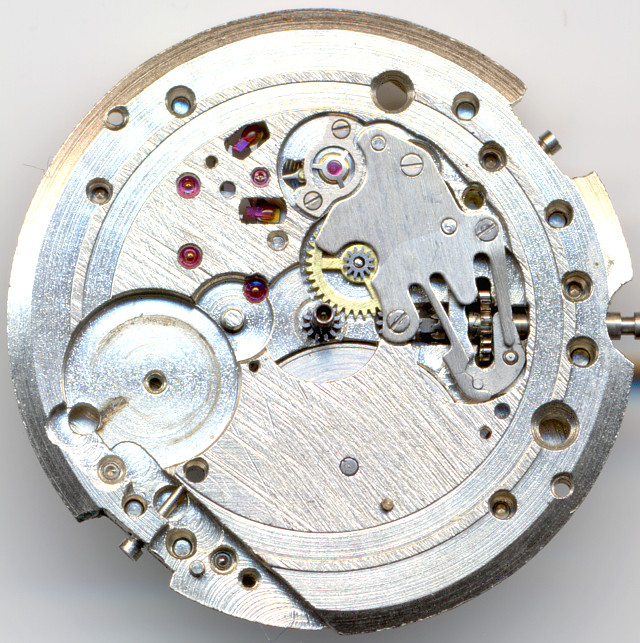

leere Zifferblattseite

leere Zifferblattseite

Die leere Zifferblattseite läßt sehr schön den sehr weit innen liegenden Kupplungsaufzug erkennen. Es gibt keine Winkelhebelschraube mehr, nur eine Winkelhebelfeder. Der entsprechende Drücker werksseitig besitzt gute Flugeigenschaften :-)

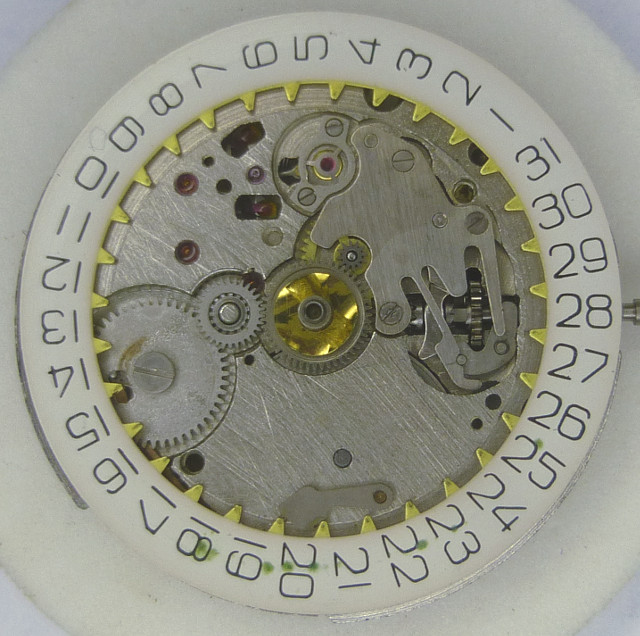

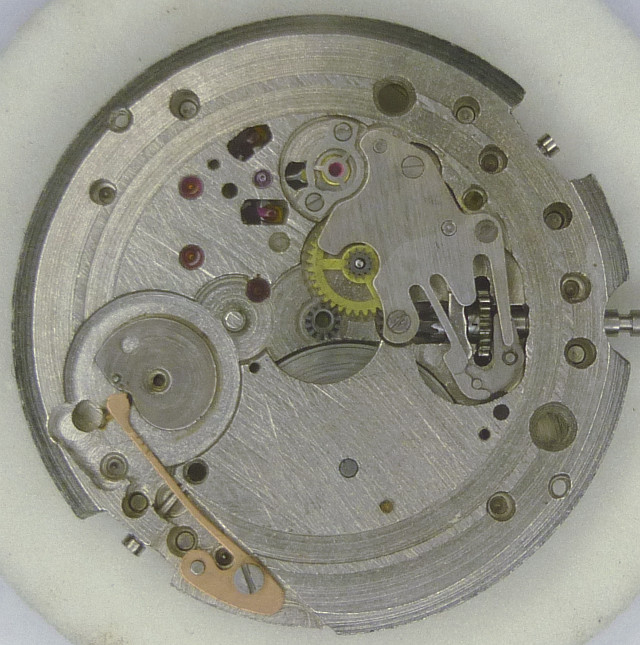

Datumsmechanismus mit Schaltnocken

Datumsmechanismus mit Schaltnocken

Der Datumsmechanismus arbeitet mit einen Schaltrad (bei 8 Uhr), das einen darunterliegenden beweglichen Schaltnocken besitzt. Dieser ist zum Einen dafür verantwortlich, daß das Datum schlagartig umspring, zum Anderen, daß es halbschnell durch Zurück- und Vordrehen der Uhrzeit korrigiert werden kann.

Datumsmechanismus

Datumsmechanismus

Eine gefederte Klinke bei 6 Uhr sorgt dafür, daß das Datum in Position bleibt und es beim Rückwärtsdrehen der Uhrzeit nicht zurückgeschaltet wird. Die Feder wird nach Monate der Abdeckungsplatte eingesetzt.

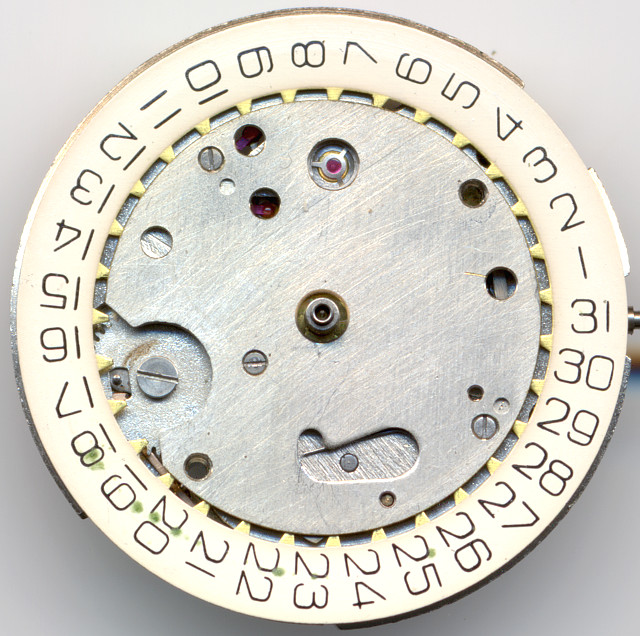

Wostok 2414A Zifferblattseite

Wostok 2414A Zifferblattseite

Im Labor

Das getestete Exemplar kam in gut gangfähigen Zustand ins Labor und wurde daher nicht revidiert, sondern nur minimal justiert.

Zeitwaagen-Ergebnis

Die Gangwerte sind recht ordentlich, dennoch dürften sie bei einem fabrikneuen und/oder redivierten Exemplar noch deutlich besser aussehen:
Besonders hervorzuheben ist die perfekte Auswuchtung des Schwingsystems, die dafür sorgt, daß es praktisch keinen Abfallfehler gibt, und das in sämtlichen Lagen! In den horizontalen Lagen sind die Gangwerte ebenfalls sehr gut, in den hängenden Lagen bricht die Amplitude etwas ein und entsprechend unregelmäßig ist der Gang. Nichtsdestotrotz dürften sich die Gangfehler beim täglichen Tragen neutralisieren.

horizontale Lagen
Zifferblatt oben +7 s/Tag 222° 0.0ms
Zifferblatt unten -1 s/Tag 205° 0.0ms
vertikale Lagen
Krone rechts (12 oben) -70 s/Tag 172° 0.1ms
Krone oben (3 oben) +25 s/Tag 192° 0.1ms
Krone links (6 oben) +10 s/Tag 188° 0.1ms
Krone unten (9 oben) -90 s/Tag 171° 0.1ms

Technische Daten

Hersteller:Wostok
Kaliber:2414A
Größe:11 1/2 (10 1/2)''' (gemessen: 26,4 (23,5)mm)
Halbschwingungen pro Stunde:19800
Anzahl Steine:17
Hemmung:Anker
Unruh-Ausführungen: Nickel-Ringunruh
Stoßsicherung(en): 3-schenklig russisch
Unruhlagerung / Richtung Spirale:Uhrzeigersinn
beweglicher Spiralklötzchenträger:ja
Regulierorgan:Spiralschlüssel
Werksaufbau:
  • Anker
  • Ankerrad, Sekundenrad, Kleinbodenrad
  • Minutenrad, Federhaus, Zentralsekundentrieb
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:5 Loch/Löcher
Ausstattung:
  • SCI (indirekte Zentralsekunde)
  • QG (Datum (Fenster))
  • RDR (Datumskorrektur)
Inventarnummer:16020

Anwendungsgalerie

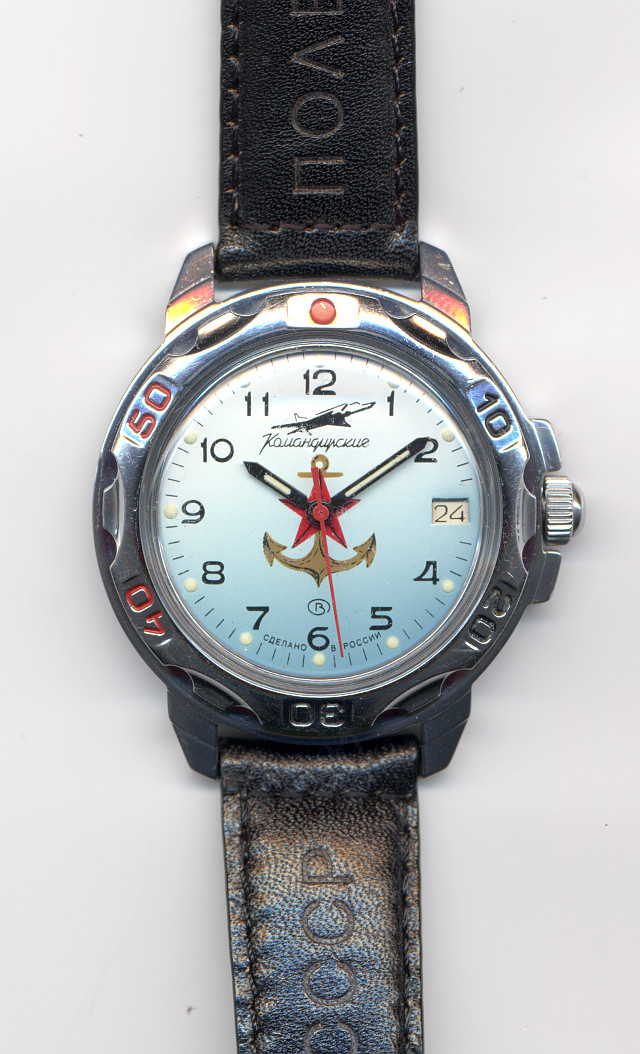

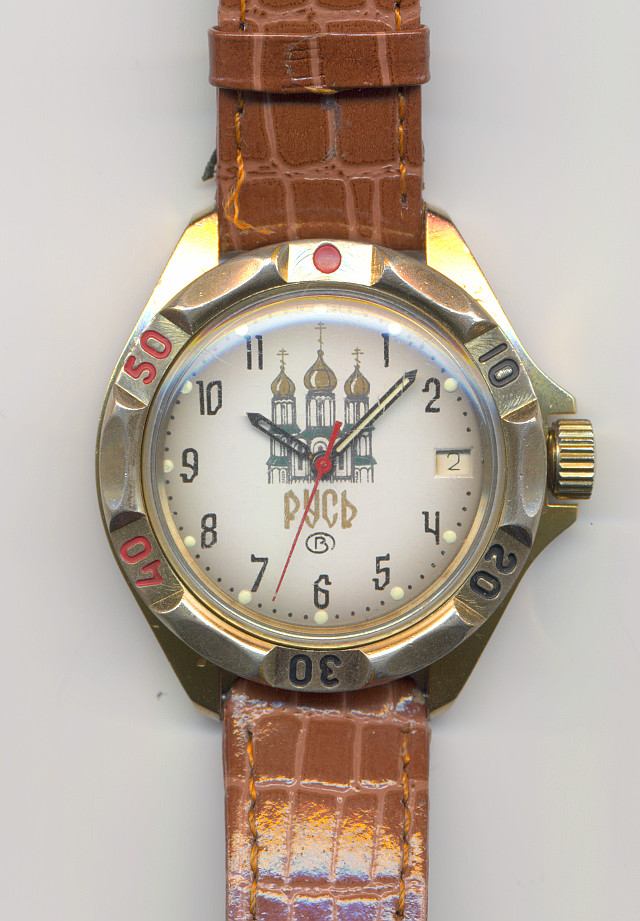

Wostok Kommandirski Herrenuhr

Wostok Kommandirski Herrenuhr

Wostok Kommandirski Herrenuhr

Wostok Kommandirski Herrenuhr

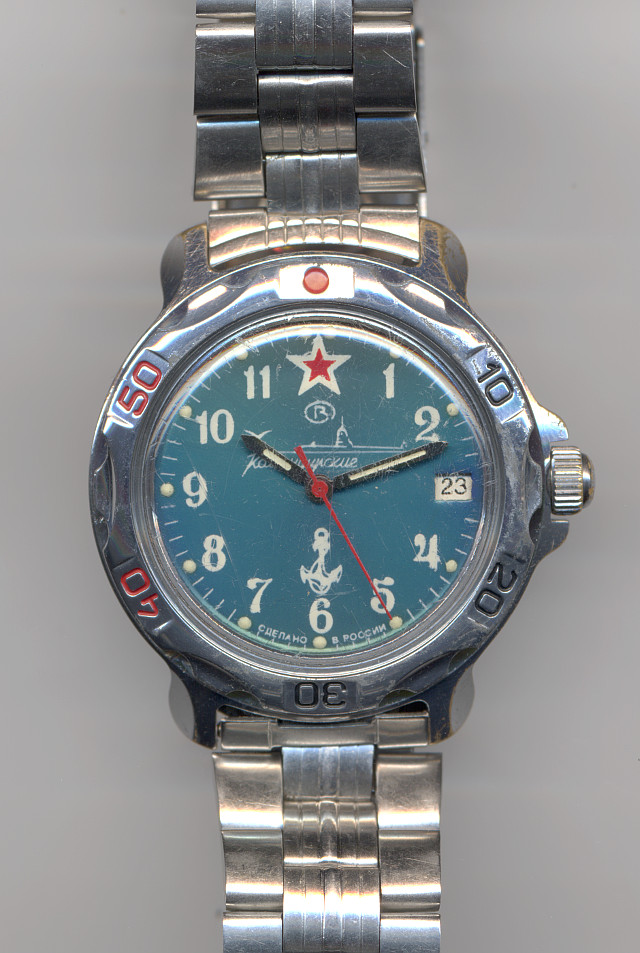

Wostok Kommandirski Herrenuhr mit originalem Stahlband

Wostok Kommandirski Herrenuhr mit originalem Stahlband

Dieses Werk und die drei gezeigten Uhren sind eine Spende der Eheleute Ditte. Ganz herzlichen Dank für die Unterstützung des Uhrwerksarchives!
