Timex M281

Beschreibung

Nachdem Timex seit den 1960er Jahren stark auf batteriebetriebene Werke setzte und auch schon einige Jahre Module mit LED-Anzeige auf dem Markt hatte, wurde gegen 1975, also eigentlich relativ spät, das erste Modul mit batteriesparender LCD-Anzeige lanciert.

Mit mehr als 10mm war es, wie man auch unten noch sehen wird, ungewöhnlich hoch bauend, und die genutzte LR43-Knopfzelle deutet auf einen noch recht hohen Batterieverbrauch hin.

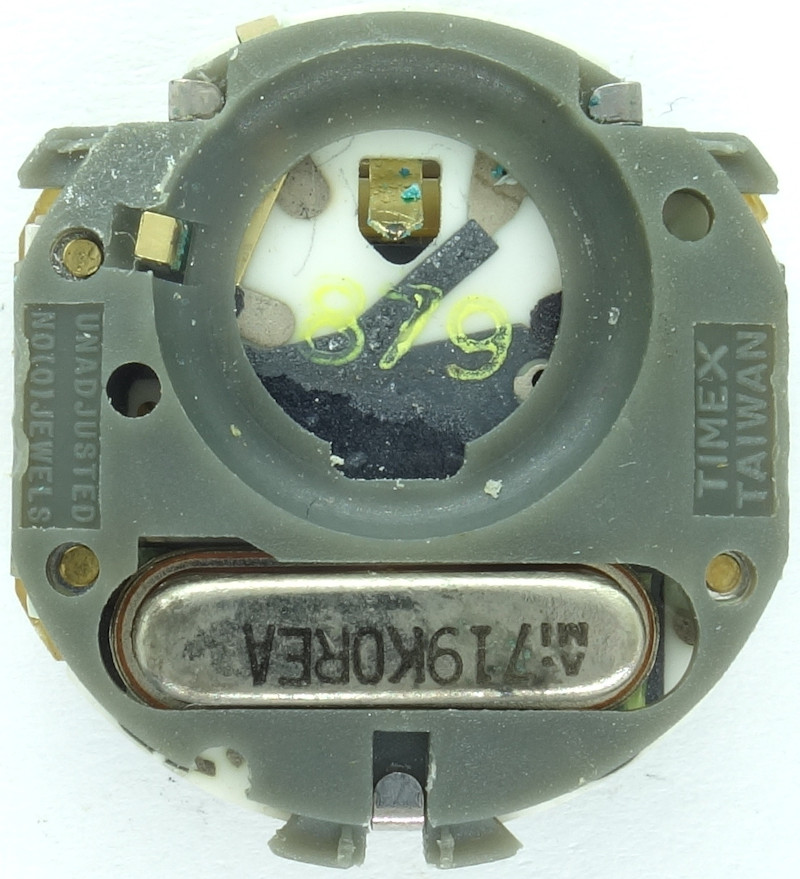

Ansonsten ist dieses Modul bereits ziemlich ausgereift, und es wurde auch nicht mehr in den USA oder Deutschland produziert, sondern in Taiwan.

Die Funktionen, die dieses Werk bot, waren nicht sonderlich spektakulär, neben der Uhrzeit in Stunden und Minuten konnten nur noch Tag und Monat, sowie Sekunden angezeigt werden.

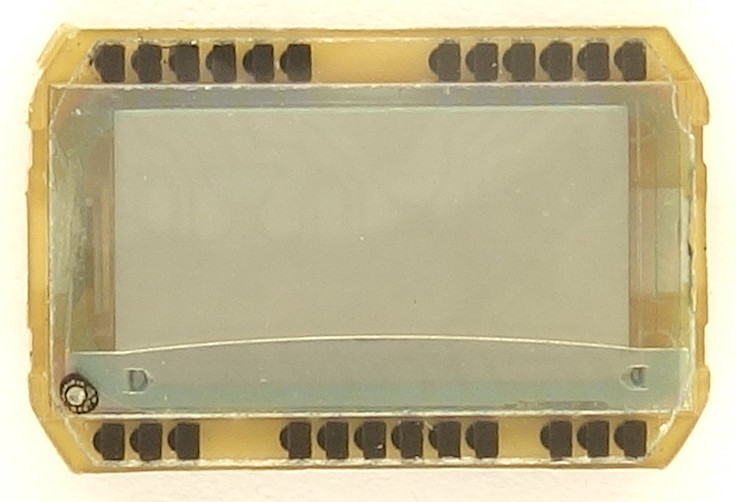

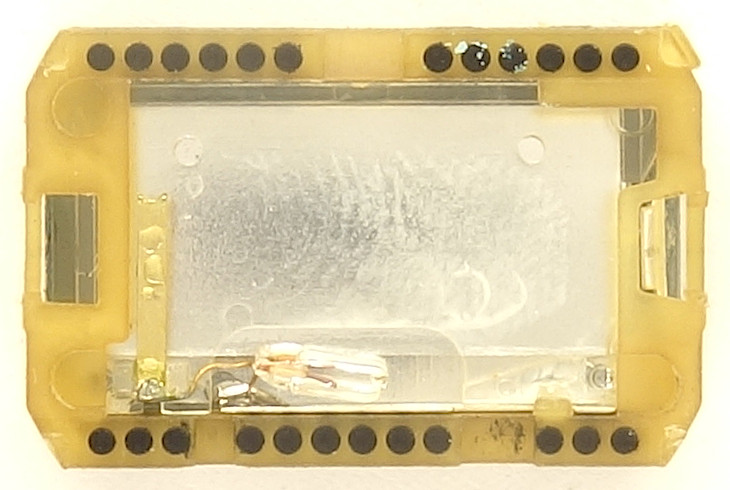

Das Display ist in einen Plastikrahmen eingebettet. Seine Kontakte sind Stück für Stück durch den Rahmen verlegt und nicht wie heute, mit ein oder zwei Steifen an abwechselnd leitbaren und nicht leitbaren Gummi verbunden.

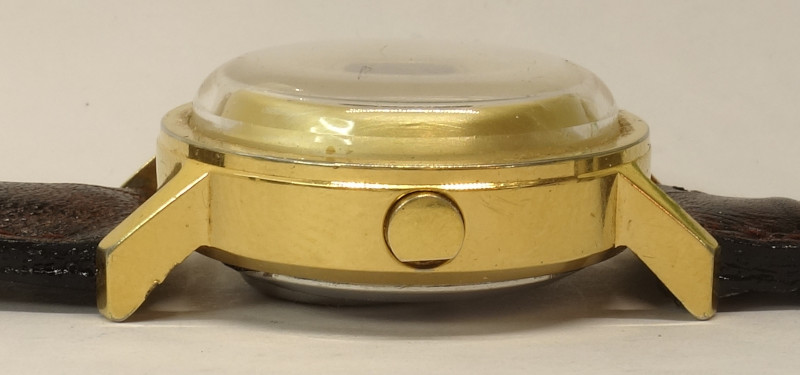

Sehr speziell ist die Art und Weise der Zeiteinstellung bei diesem Werk: Wird der linke Knopf, der normalerweise für die Beleuchtung dient, um 180° gedreht, kann man nacheinander Monat, Tag, Stunde und Minute einstellen. Eine weitere Drehung um 180° verläßt den Einstellmodus wieder.

Ohne Bedienungsanleitung wird vermutlich jeder Probleme haben, bei diesem Werk die Zeit einzustellen.

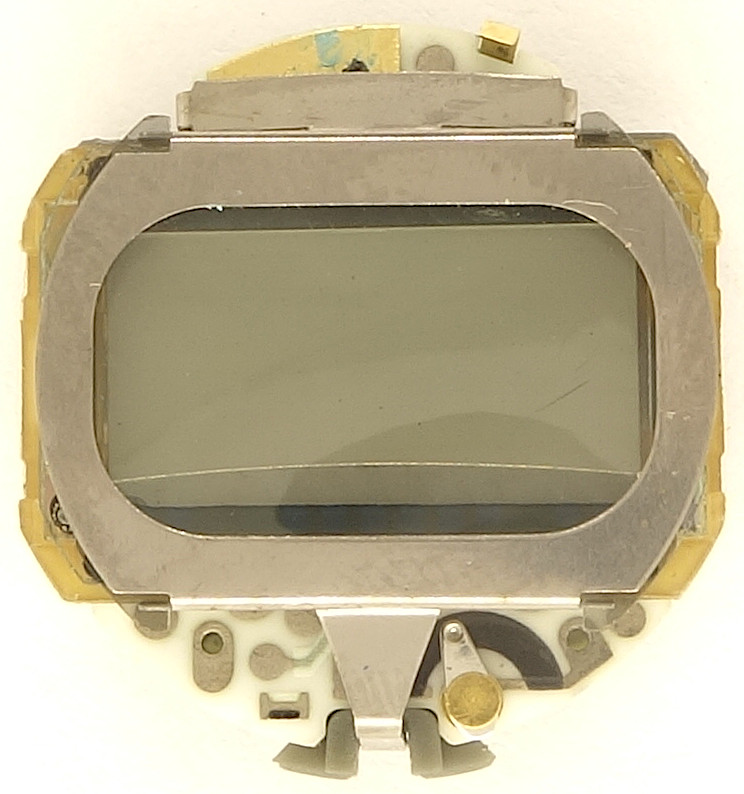

Das Display ist noch mit einem metallenen Rahmen umfaßt. Wozu der Trimmer (einstellbarer Widerstand) unten auf dem Modul gedacht ist, ist leider unbekannt. Entweder kann damit der Kontrast eingestellt, oder der Quarz-Schwingkreis abgestimmt werden.

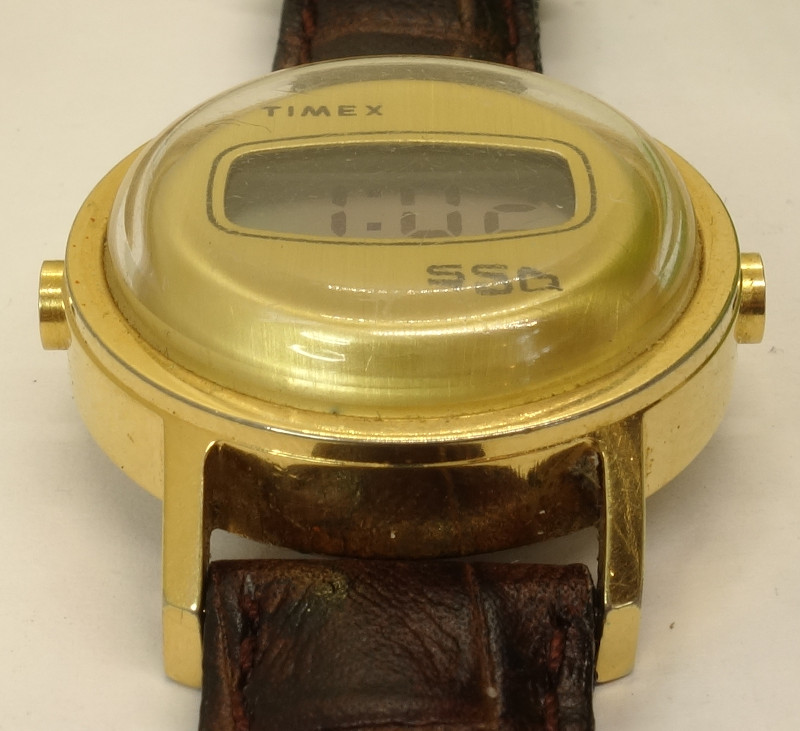

Leider ist beim vorliegenden Exemplar das Modul schon stark gealtert, die Anzeige ist auch bei frischer Batterie nur bei großem Sichtwinkel erkennbar, bei frontaler Draufsicht ist hingegen der Kontrast ziemlich reduziert.
