Agat 4282

Beschreibung

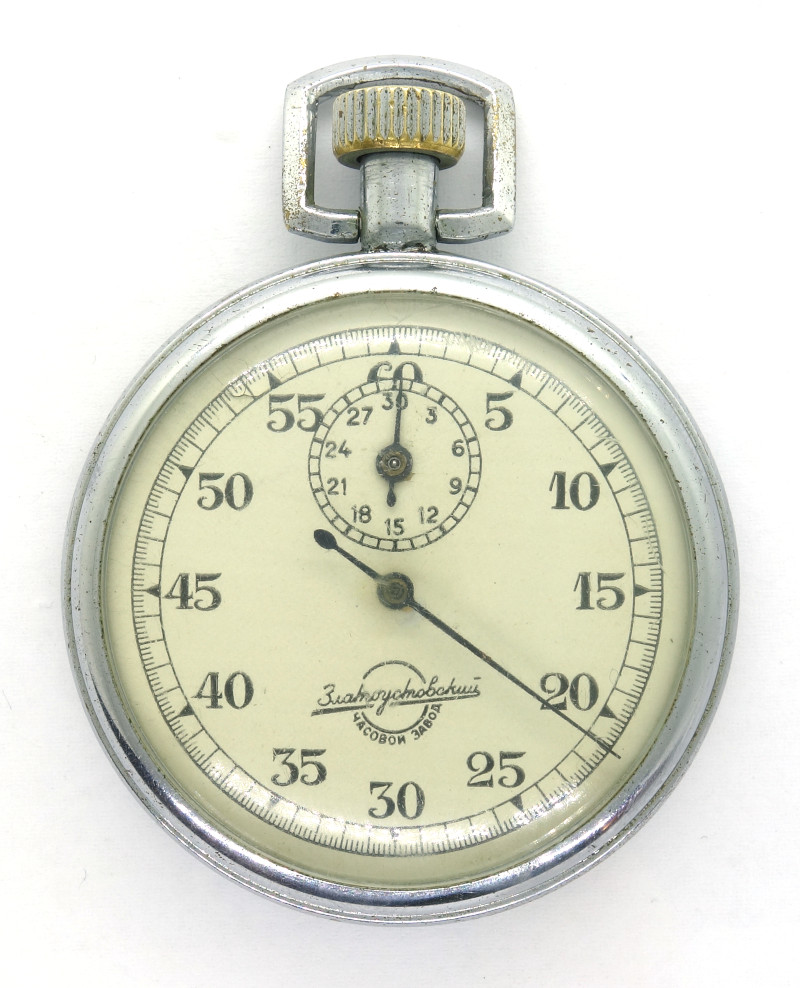

Eines der frühen, vielleicht sogar das früheste?, Stoppuhrwerk aus russischer Produktion war das, in Zlatoust produzierte Kaliber Agat 4282, mit dem bis zu 30 Minuten bei einer Auflösung von 1/5 Sekunden gestoppt werden konnte.

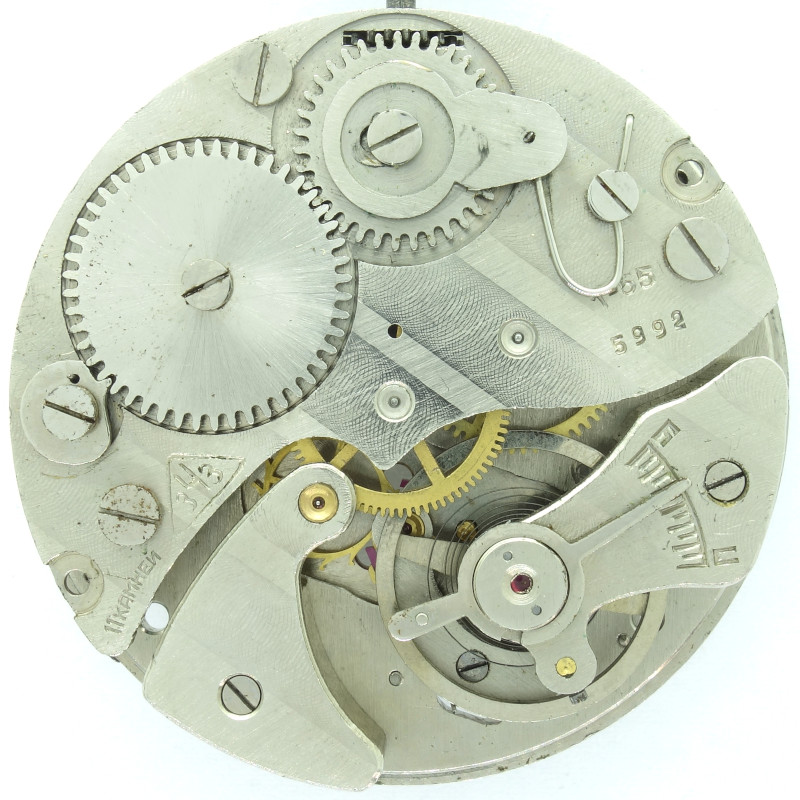

Die Ausführung des 11-steinigen Werks ist völlig praxistauglich, die kritischen Lager der Gangreglerpartie sind mit Steinen ausgekleidet, ab der zentralen Sekundenanzeige genügen dann einfache Bohrungen. Die Gangwerte auf der Zeitwaage belegen, dass diese Ausstattung ausreichend ist.

Als Aufzug kommt ein werksseitiger Wippenaufzug zum Einsatz, der in einer Richtung das Sperrrad antreibt, in der anderen Richtung federunterstützt durchrutscht.

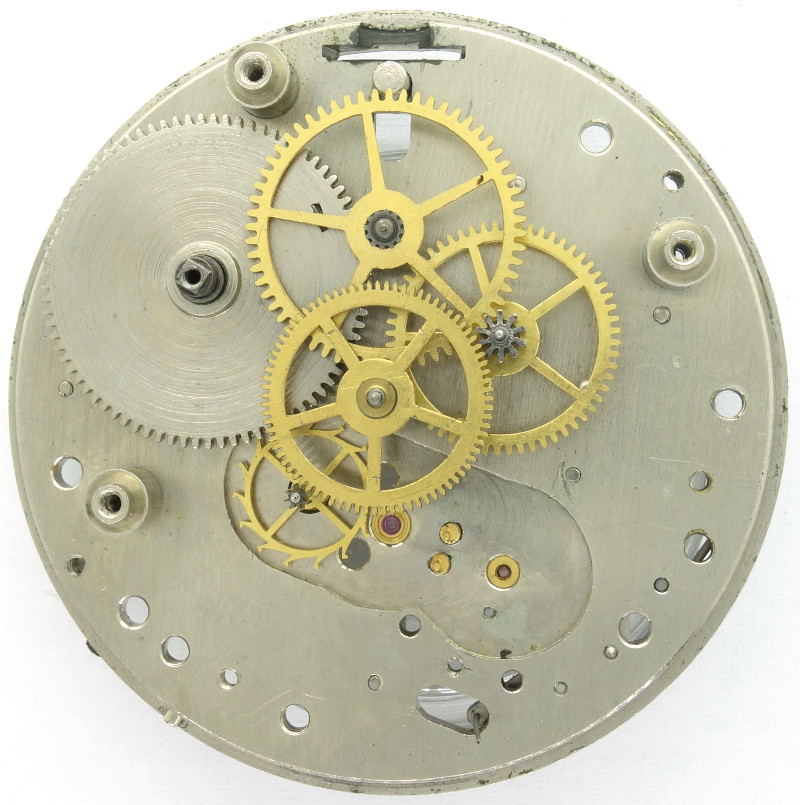

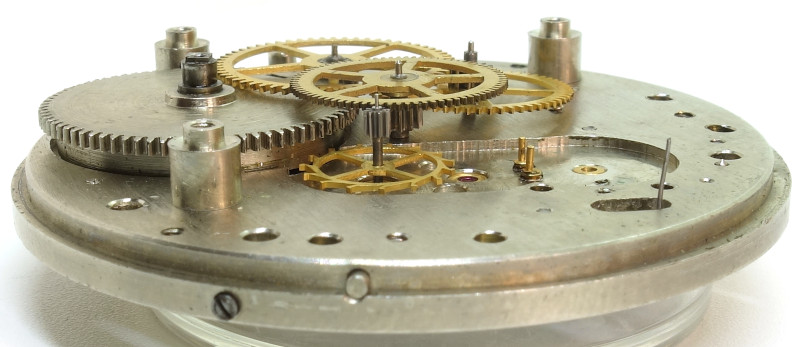

Das Räderwerk ist typisch für eine Stoppuhr aufgebaut: Das Federhaus treibt das 30-Minuten-Rad bei 12 Uhr an, gefolgt vom Kleinbodenrad, dem Zentralsekundenrad und dem, hier interessanterweise goldfarbig ausgeführtem, Ankerrad.

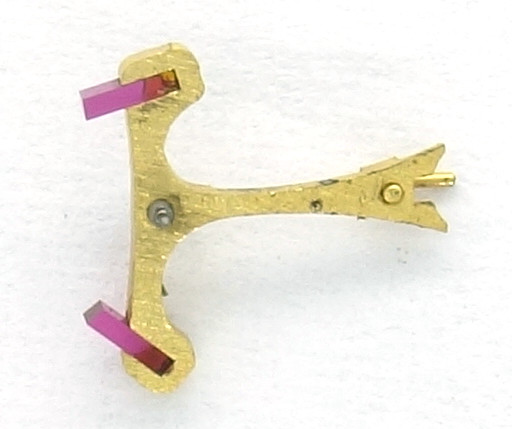

Das Agat 4282 verwendet eine Palettenankerhemmung mit einem recht einfach ausgefrästen, ebenfalls goldfarbigen Palettenanker.

Die schraubenlose, zweiarmige Ringunruh ist noch nicht stoßgesichert. Sie arbeitet mit 18000 Halbschwingen pro Sekunde und erlaubt damit eine Meß-Auflösung von 1/5 Sekunde.

Ihr exakte Frequenz kann mit Hilfe eines langen Rückerzeigers und einer Skala eingestellt werden.

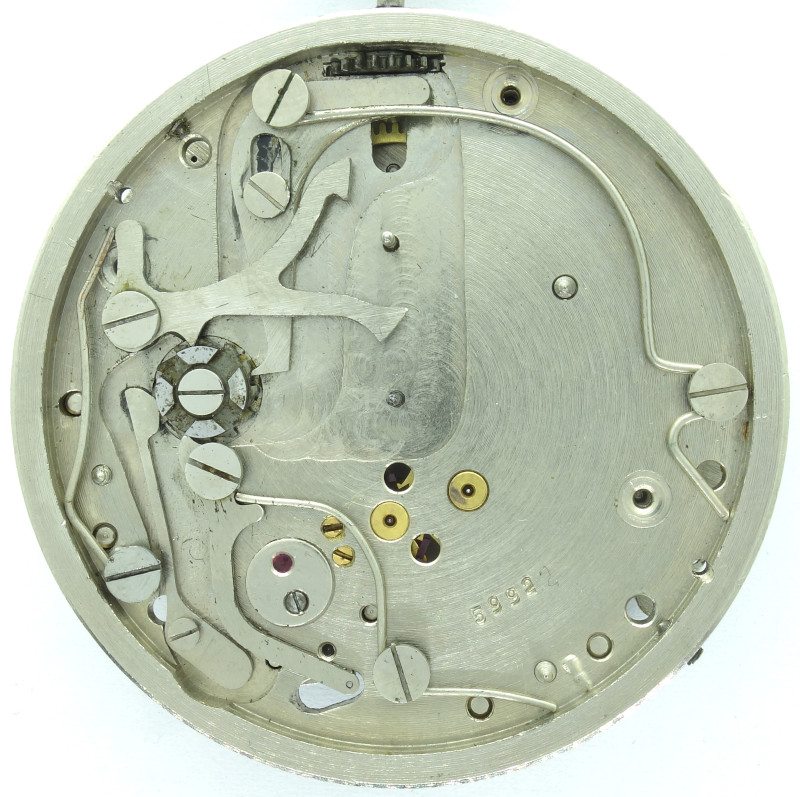

Geschaltet wird das Werk mit Hilfe eines Schaltrads, das per Druck auf die Krone drei Stellungen einnehmen kann:

1. Start: Hierbei wird der Bremshebel mit seinem dünnen Bremsstift von der Unruh entfernt und gibt gleichzeitig der Unruh den Startimpuls
2. Stop: Der Bremshebel wird mit seinem Stift zur Unruh geführt und stoppt sie
3. Rückstellung: Der doppelte pfeilförmige Hebel im oberen Drittel fährt dabei mit Hilfe der (hier nicht sichtbaren, da mit dem Zeiger fest verbundenen) Herznocken der Zeiger diese in ihre Ausgangsstellung zurück.

Im Labor

Zeitwaagen-Ergebnis

Natürlich kommt es bei einer Stoppuhr mit maximal 30 Minuten Meßdauer nicht auf besonders hohe Genauigkeit an, aber die Werte, in der die Uhr betrieben wird, liegend und hängend mit Krone oben sind wirklich hervorragend. Über die groben Ausreißer in den Positionen “Krone unten” und “9 oben”, die in der Praxis irrelevant sind, sehen wir gnädig hinweg.
