Duke 402

Beschreibung

Das Duke 402 war in verschiedenen Versionen erhältlich, hier ist die Basisversion mit (falls genutzt) dezentraler Sekundenanzeige auf 6 Uhr.

Mit 10 1/2 Linien Durchmesser ist es genauso groß, wie die meisten gängige Stiftankerwerke, und auch konstruktiv ist es nicht besser oder schlechter, nur ein ganzes Stück seltener.

Duke 402: Grundplatine

Grundplatine

Die Grundplatine dieses Pfeilerwerks läßt schon den einfachen und kostengünstigen Aufbau erkennen.

Lagersteine findet man hier natürlich keine, auch nicht im Bereich der Unruh.

Duke 402: Räderwerk

Räderwerk

Der Räderwerksaufbau ist ganz klassisch: Das Federhaus, mit Gesperr auf der Zifferblattseite, treibt das zentrale Minutenrad direkt an, gefolgt von Kleinbodenrad, Sekundenrad auf 6 Uhr und Stahl-Ankerrad, das hier recht filigran ausgeführt ist.

Duke 402: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Als Hemmung kommt eine Stiftankerhemmung zum Einsatz.

Die schraubenlose Nickel-Unruh mit ihren zwei Speichen ist nicht stoßgesichert und läuft in Metalllagern mit Metall-Decksteinen. Ihre genau Frequenz von 18000 Halbschwingungen pro Stunde kann über einen kurzen Rückerzeiger mit Skala auf dem Unruhkloben justiert werden.

Duke 402: Innenseite der Räderwerksbrücke

Innenseite der Räderwerksbrücke

Das, was wie auf der Werksseite wie eingepreßte Metallager aussieht, ist nur Show, in Wirklichkeit bestehen die Lager nur aus einfachen Metall-Bohrungen.

Duke 402: Duke 402: Zifferblattseite

Duke 402: Zifferblattseite

Auf der Zifferblattseite, die recht stark an Eppler-Werke erinnnert, sieht man ein recht ordentlich ausgeführtes Gesperr bei 11 Uhr, sowie den typischen Wippenaufzug.

Das zifferblattseitige Lager der Unruh besitzt auch keinen Deckstein, sondern nur ein Metall-Deckplättchen, weder optisch noch technisch besonders elegant gelöst.

Technische Daten

Hersteller:Duke
Kaliber:402
Größe:10 1/2'''
Hemmung:Stiftanker
Unruh-Ausführungen: Nickel-Ringunruh
Stoßsicherung(en): keine
Unruhlagerung / Richtung Spirale:Uhrzeigersinn
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Rückerzeiger mit langem Arm
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad), Sekundenrad, Kleinbodenrad, Minutenrad, Federhaus
Bauweise:Pfeilerbauweise
Aufzugstyp:Wippenaufzug
Winkelhebelfeder:1 Loch/Löcher
Ausstattung:
  • s (dezentrale Sekunde)
Referenzen: Flume: K2 -
Inventarnummer:20026

Anwendungsgalerie

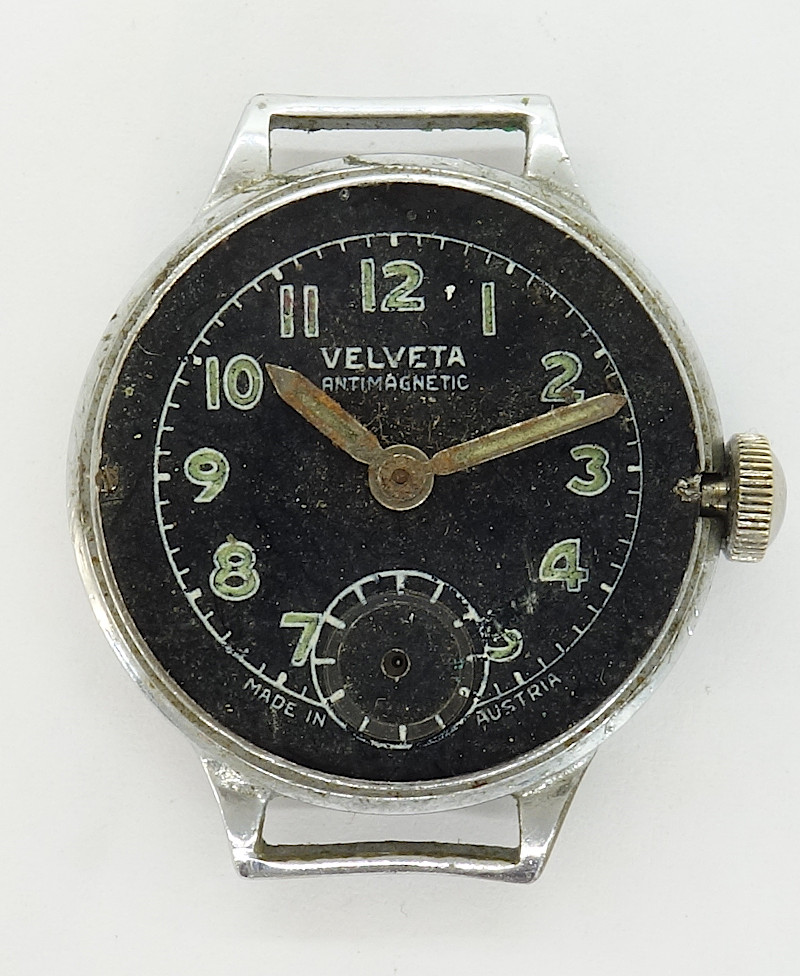

Duke 402: Velveta Antimagnetic

Velveta Antimagnetic

Dieses Werk samt Uhr wurde von Mario gespendet. Ganz herzlichen Dank für die tolle Unterstützung des Uhrwerksarchivs.
