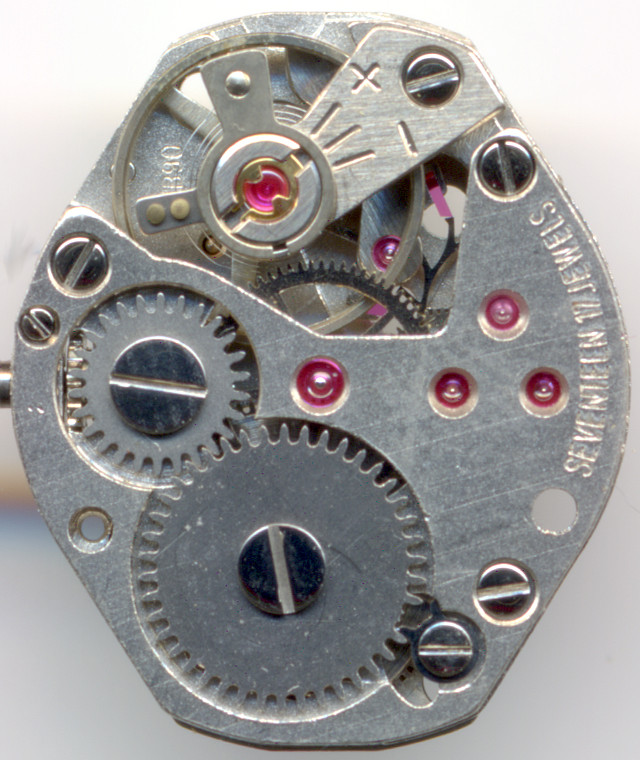

HB 90


HB 90

HB 90

Beschreibung

Das HB 90 gehört zu den zahllosen Damenuhren-Formwerken, die ab den 60er Jahren den größten Teil der Damenuhren antrieben. Es kam in den frühen 70er Jahren auf den Markt und ist vom Aufbau her fast identisch mit dem ebenso großen FHF 69.

Mit einer Größe von 6 3/4 x 8 Linien besitzt es die maximale Regelgröße, die seinerzeit üblich war, die andere, fast noch weiter verbreitete Größe von Damenuhrenwerken waren Formwerke mit 5 1/2 Linien.

Das HB 90 besitzt die übliche Ausstattung mit der stoßgesicherten Ringunruh (hier werden Antichoc S65-Lager verwendet), die bereits mittelschnell mit 21600 Halbschwingungen pro Stunde arbeitet, mit dem Palettenanker und dem “dreieckigen” Aufbau des Räderwerks mit Ankerrad, Sekundenrad und Kleinbodenrad, welches dann auf das zentrale Minutenrad einwirkt.

Der Aufzugsmechanismus besteht zifferblattseitig aus einem Kupplungsaufzug, werksseitig wird ein Gesperr mit echter Sperrklinke eingesetzt.

HB 90 Zifferblattseite

HB 90 Zifferblattseite

Dadurch, daß auch das Minutenrad steingelagert ist, konnte man auf Decksteine verzichten und trotzdem auf die Summe von 17 Steinen kommen. Interessantes Detail: Der Aufbau des Räderwerks ist mehrstöckig, man kann zifferblattseitig sehr gut erkennen, daß das Ankerrad unterhalb zifferblattseitigen Lager von Kleinboden- und Großbodenrad läuft. Andererseits bleibt viel Platz neben dem Federhaus ungenutzt, bei kleineren Werken befindet sich sonst hier in der Regel das Großbodenrad.

Technische Daten

Hersteller:HB
Kaliber:90
Größe:6 3/4 x 8'''
Halbschwingungen pro Stunde:21600
Anzahl Steine:17
Hemmung:Anker
Unruh-Ausführungen: Nickel-Ringunruh
Stoßsicherung(en): Antichoc S65
Unruhlagerung / Richtung Spirale:Gegenuhrzeigersinn
beweglicher Spiralklötzchenträger:ja
Regulierorgan:Spiralschlüssel
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad), Sekundenrad, Kleinbodenrad, Minutenrad, Federhaus
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:4 Loch/Löcher
Referenzen: Flume: K3N1 -
Erwähnung in Artikeln (Jahre): 1971 - 1977

Anwendungsgalerie

Creation Teeny Damenuhr im Silbergehäuse

Creation Teeny Damenuhr im Silbergehäuse

Anker Damenuhr mit Kettenband

Anker Damenuhr mit Kettenband

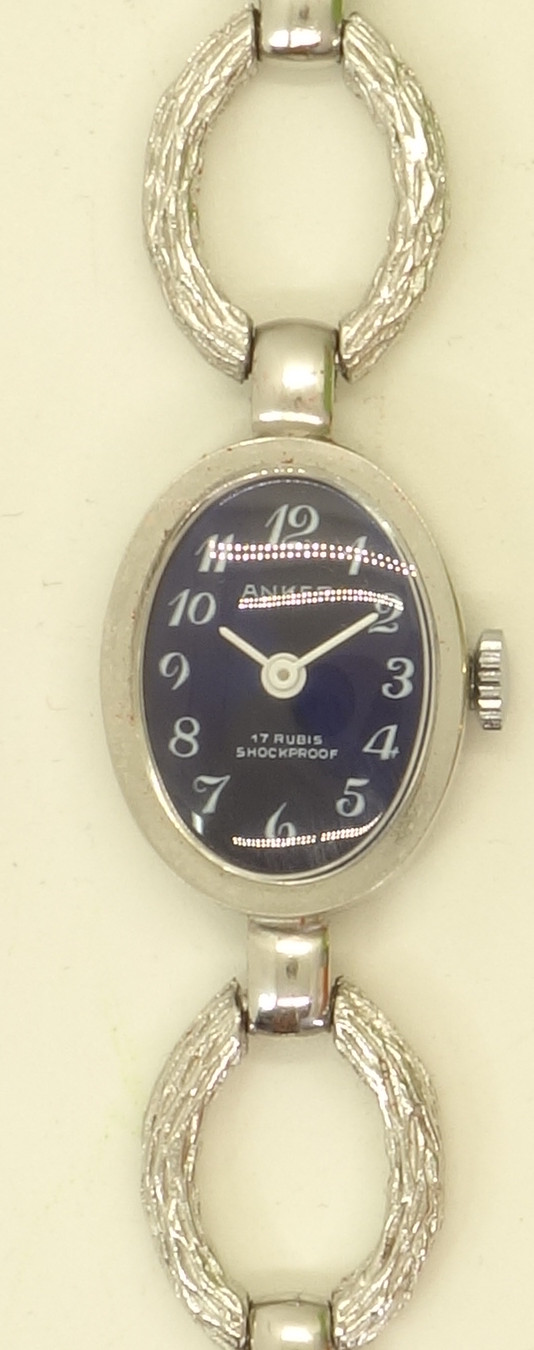

Anker Damenuhr mit Schmuck-Kettenband

Anker Damenuhr mit Schmuck-Kettenband

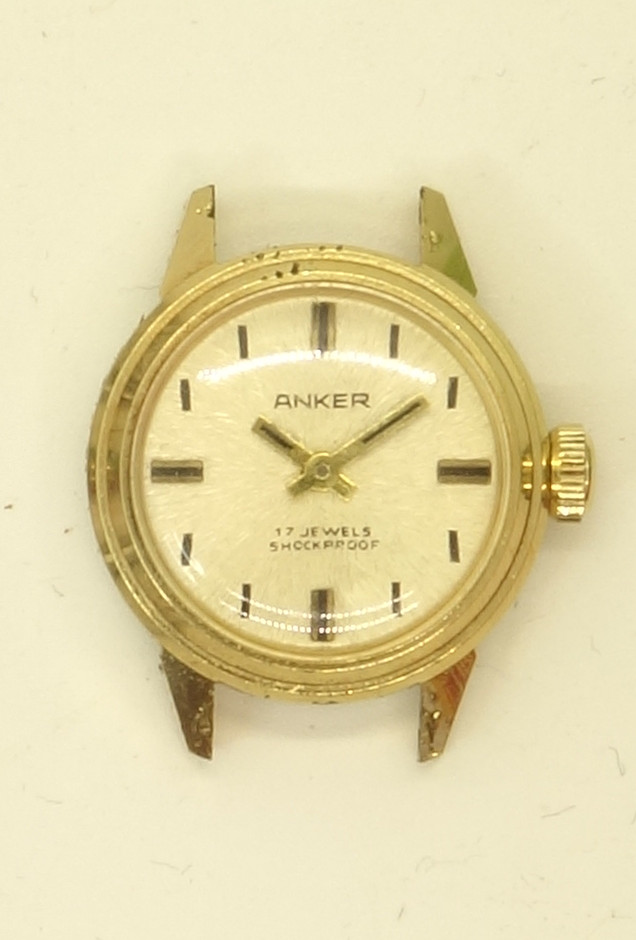

Anker Damenuhr

Anker Damenuhr

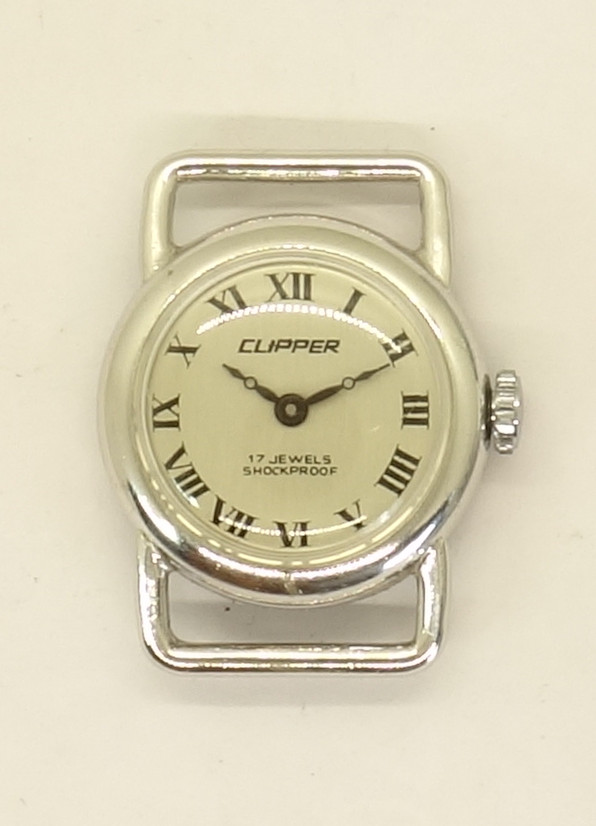

Clipper Damenuhr

Clipper Damenuhr

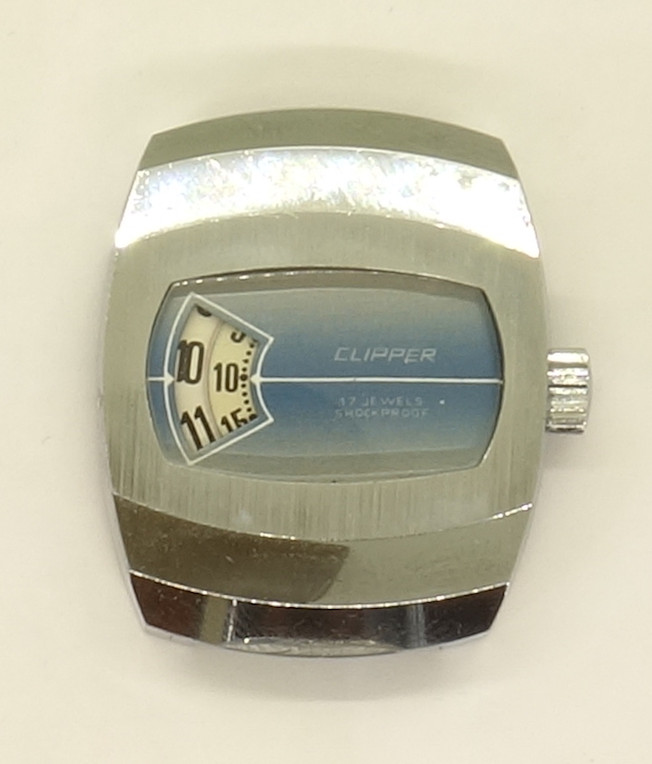

Clipper Damenuhr mit Digitalanzeige

Clipper Damenuhr mit Digitalanzeige

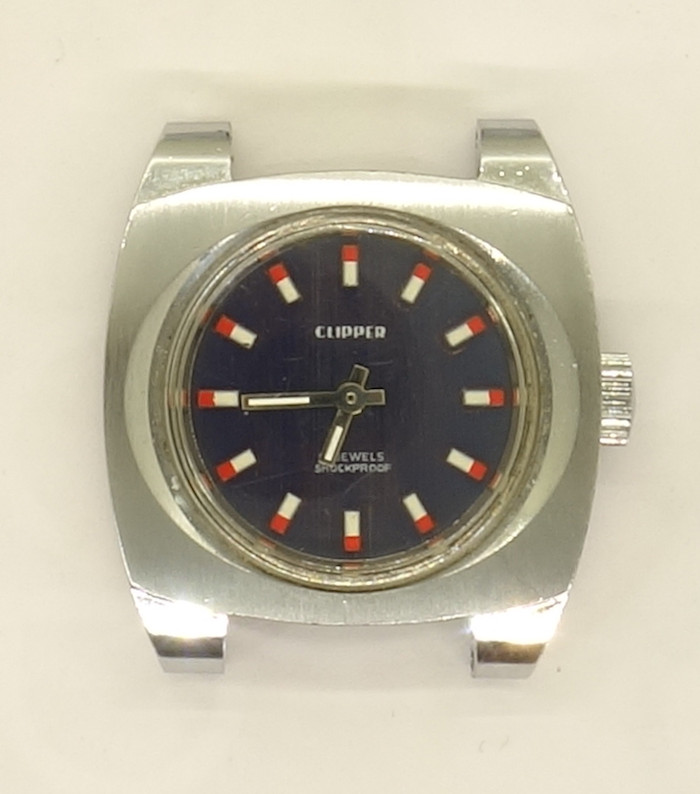

sportliche Clipper-Damenuhr

sportliche Clipper-Damenuhr

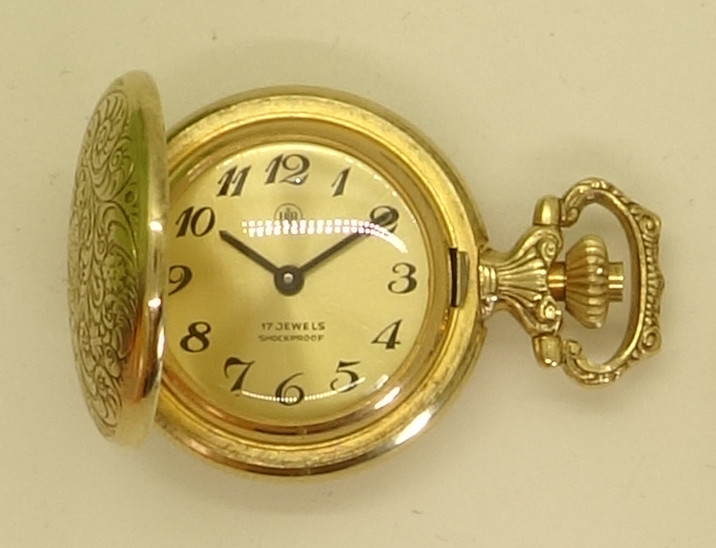

HB Anhängeruhr

HB Anhängeruhr

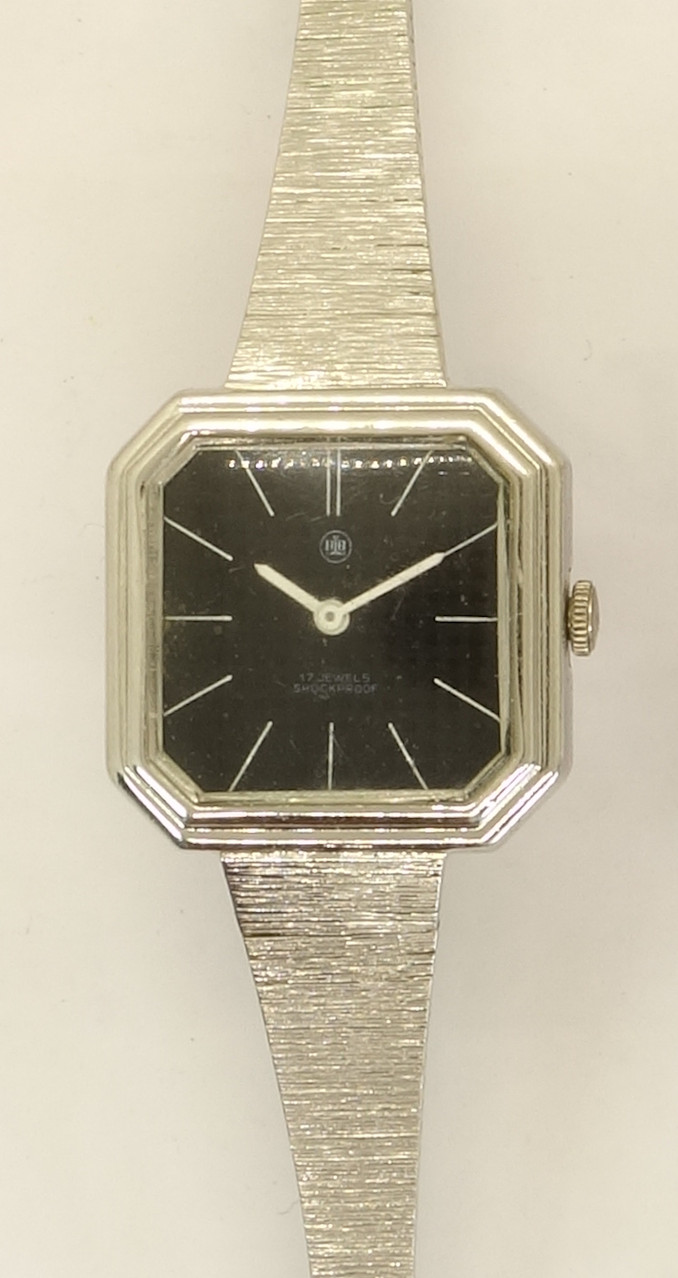

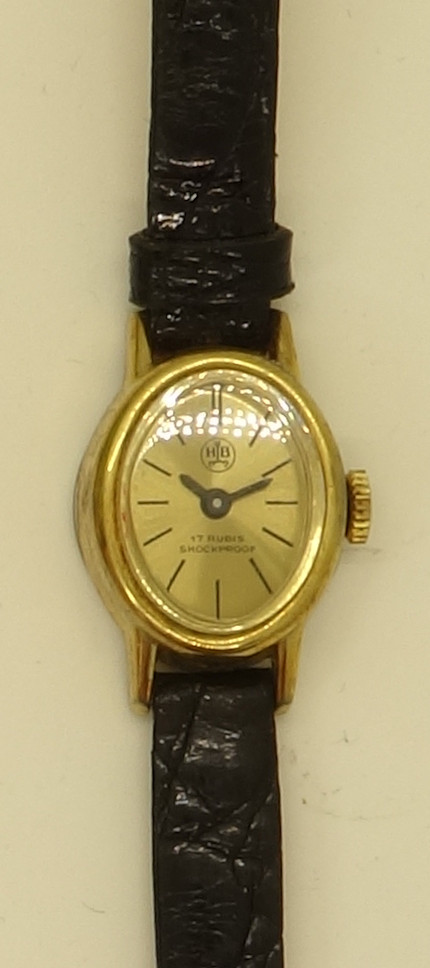

HB Damenuhr

HB Damenuhr

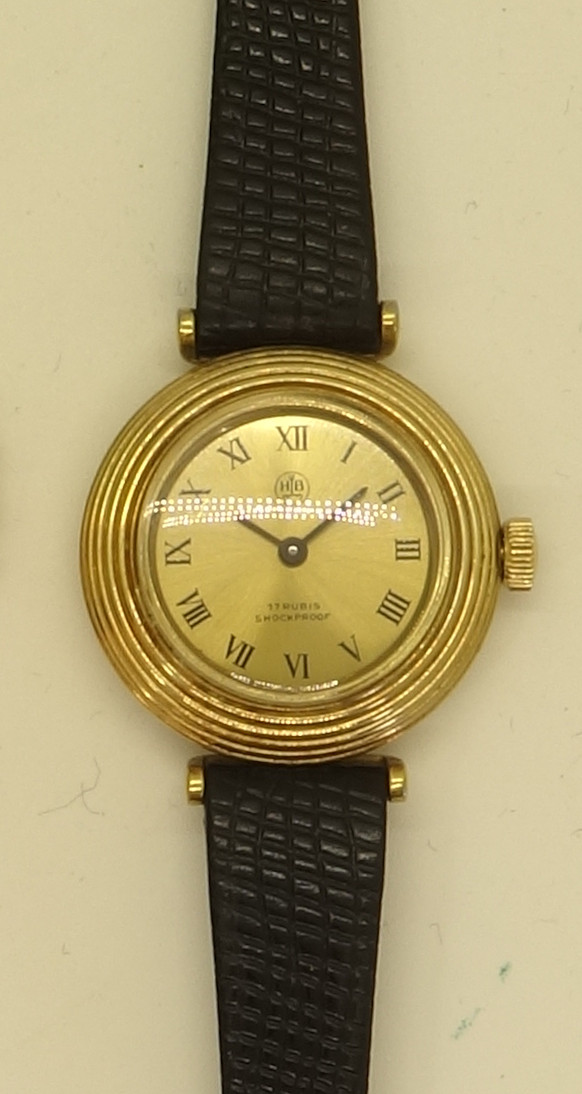

HB Damenuhr

HB Damenuhr

HB Damenuhr

HB Damenuhr

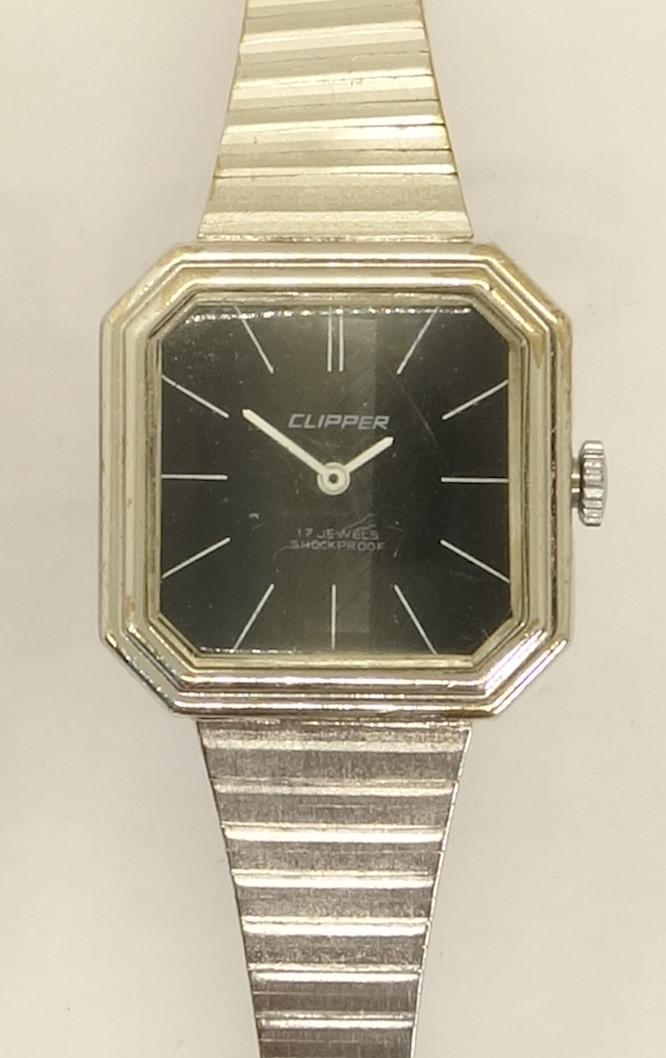

Clipper Damenuhr

Clipper Damenuhr

Vielen Dank an G.Müller für die Spende dieses Werks samt Creation-Teeny-Uhr und an die Sammlung Joachim Becker für die weiteren Exemplare
