Kienzle 058b12

Beschreibung

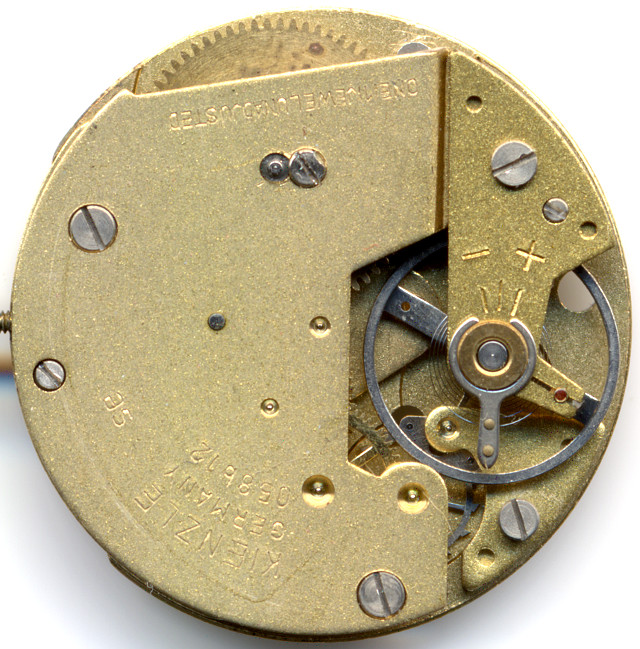

Das große, 12 linige, messingfarbige Kienzle 058b12 dürfte Mitte der 60er Jahre auf den Markt gekommen sein. Es ist ein Mitglied der Kaliberserie W058, einer Serie von Stiftankerwerken, die mit und ohne Zentralsekunde in verschiedenen Überarbeitungen existierte.

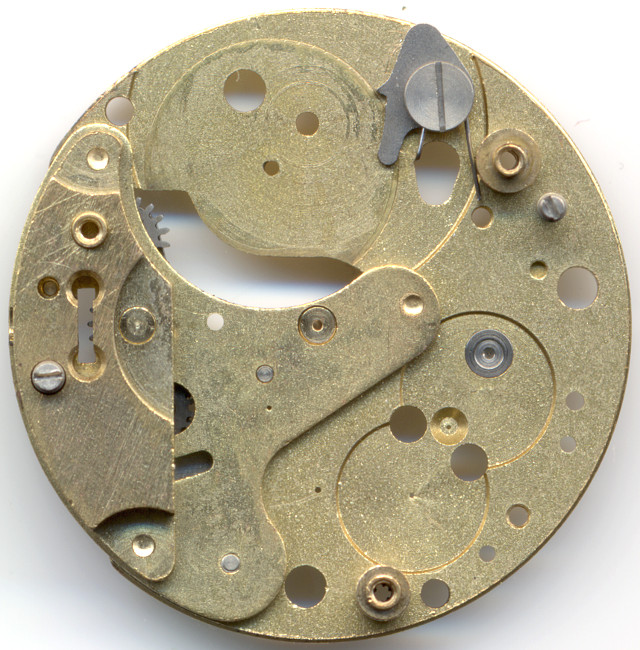

Kienzle 058b12: Grundplatine

Grundplatine

Die Grundplatine des Pfeilerwerks läßt schon erahnen, daß es sich hierbei um ein steinloses Stiftankerwerk handelt. Wie bei (fast) allen Kienzle-Werken, so ist auch hier das Gesperr auf der Grundplatine montiert.

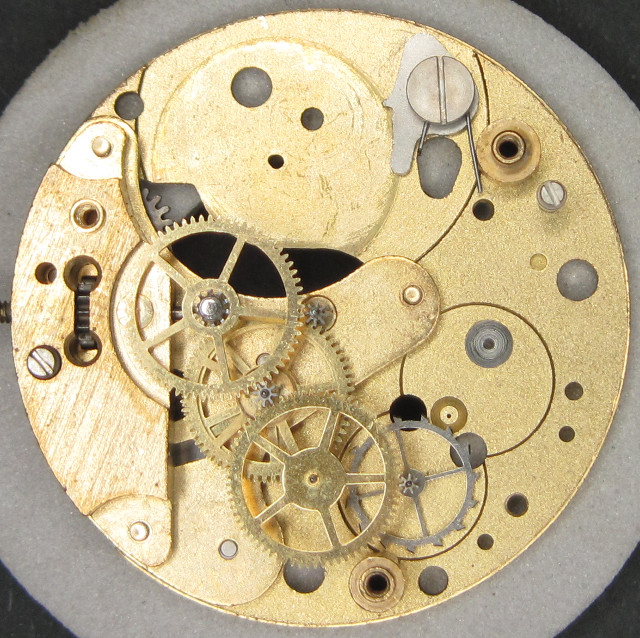

Kienzle 058b12: Räderwerk

Räderwerk

Der größte Unterschied zu Werken, wie dem Kaliber 051 ist, daß das Kaliber 058 eine indirekt geführte Zentralsekunde besitzt, und daß es kein Minutenrohr mehr gibt, sondern die Zeitanzeige indirekt über das Großbodenrad und dem entsprechenden zifferblattseitig geführtem Viertelrohr passiert. Nichtsdestrotrotz wäre es auch weiterhin möglich, auf 6 Uhr eine dezentrale Sekundenanzeige zu verbauen.

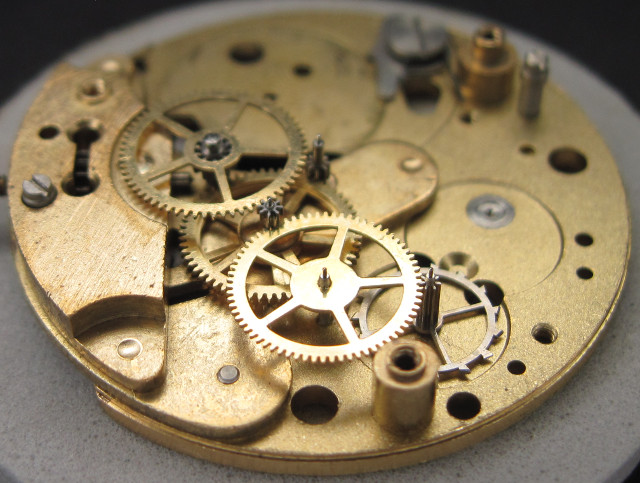

Kienzle 058b12: Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

Das Kienzle 058b12 besitzt eine große, zweischenklige Ringunruh, die noch gemächlich - und laut! - mit 18000 Halbschwingungen pro Stunde arbeitet. Sie ist nicht stoßgesichert, läuft in Körnerlagern und reguliert ein konventionelles Stiftankerwerk, das aber mit einem modernen und für Stiftankerwerke ungewöhnlichen Räderwerk mit indirekt geführter Minutenanzeige versehen ist. Der einzige Stein dieses Werks ist die Ellipse der Unruh.

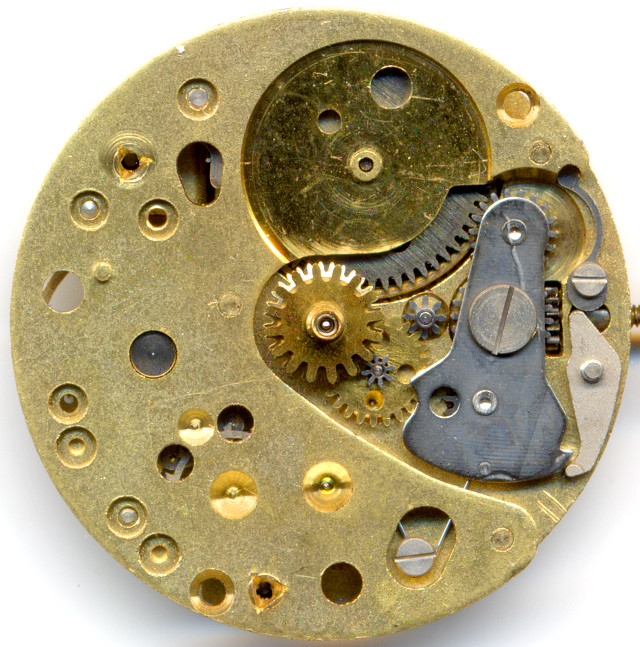

Kienzle 058b12: Zifferblattseite ohne Datum

Zifferblattseite ohne Datum

Auf der Zifferblattseite ist bei 3 Uhr das Viertelrohr zu erkennen. Da es sich im Uhrzeigersinn dreht, wird das Minutenrohr über das Wechselrad (innen bei 4 Uhr) angetrieben. Das Wechselrad treibt ebenfalls das Stundenrad an, welches gleichzeitig den Datumsmechanismus antreibt.

Wie (fast) alle Kienzle-Werke, so besitzt auch das Kienzle 058b12 einen Wippenaufzug.

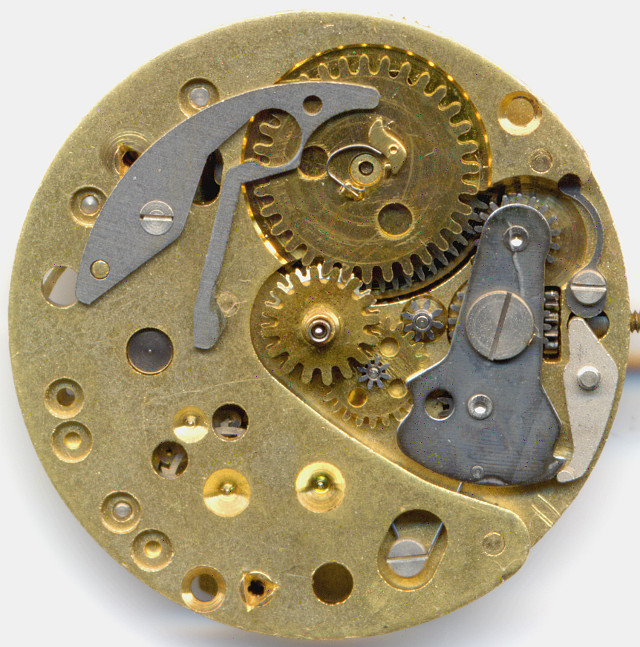

Kienzle 058b12: Datumsmechanismus

Datumsmechanismus

Das vergleichsweise komplexe Datumsmechanismus besitzt als Hauptelement ein großes Schaltrad (bei 1 Uhr), auf dem ein beweglicher, federunterstützter Schaltfinger sitzt. Dessen Beweglichkeit sorgt dafür, daß das Datum halbschnell verstellt werden kann, es also beim Zurückdrehen der Uhrzeit auf ~20 Uhr durchrutscht anstatt das Datum zurückzustellen.

Etwas ungewöhnlich ist, daß hier eine Datumsscheibe und nicht ein Datumsrad verwendet wurde.

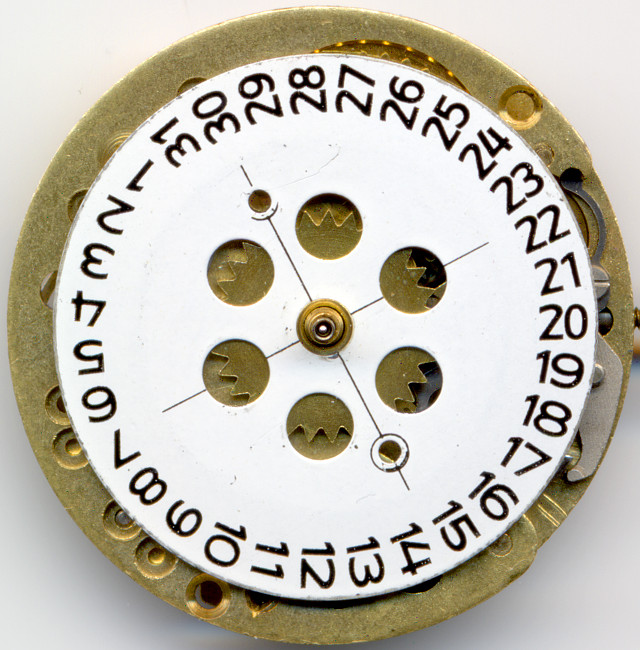

Kienzle 058b12: Kienzle 058b12 Zifferblattseite

Kienzle 058b12 Zifferblattseite

Die Verzahnung der Datumsscheibe wird durch eine Feder in Stellung gehalten. Dadurch, daß die Datumsscheibe einen recht großen Durchmesser besitzt, ist das Datum ideal in das Zifferblatt eingepaßt.

Im Labor

Dank einer Spende lagen zwei Werke bzw. Uhren vor. Da beide verharzt waren und zudem bei einer Uhr die Zifferblattfüße abgebrochen sind, konnte eine Uhr wieder optimal aus zwei Werken hergestellt werden. Natürlich mußte eine Komplettreinigung der Werke durchgeführt werden, aber das Ergebnis kann sich durchaus sehen lassen!

Zeitwaagen-Ergebnis

Für ein 50 Jahre altes Stiftankerwerk, das den Gebrauchsspuren an den Gehäusen nach nicht geschont wurde, sind diese Ergebnisse hervorragend! Trotz festem Spiralklötzchenträger bliebt der Abfallfehler in allen Lagen unter einer Millisekunde, und die Amplitude war mit knapp 300 Grad in allen Lagen optimal. Mehr geht nicht, und die maximale Lagedifferenz von 41 Sekunden ist für ein steinloses Stiftankerwerk wahrlich gut!

horizontale Lagen
Zifferblatt oben +13 s/Tag 286° 0.2ms
Zifferblatt unten +6 s/Tag 292° 0.8ms
vertikale Lagen
Krone rechts (12 oben) +45 s/Tag 293° 0.7ms
Krone oben (3 oben) +15 s/Tag 301° 0.3ms
Krone links (6 oben) +4 s/Tag 297° 0.6ms
Krone unten (9 oben) +32 s/Tag 301° 0.9ms

Technische Daten

Hersteller:Kienzle
Kaliber:058b12
Größe:12'''
Halbschwingungen pro Stunde:18000
Anzahl Steine:1
Hemmung:Stiftanker
Unruh-Ausführungen: Nickel-Ringunruh
Stoßsicherung(en): keine
Unruhlagerung / Richtung Spirale:Uhrzeigersinn
beweglicher Spiralklötzchenträger:ja
Regulierorgan:Spiralschlüssel
Werksaufbau:
  • Anker
  • Ankerrad (Hemmungsrad), Kleinbodenrad, Großbodenrad, Sekundenrad, Federhaus
Aufzugstyp:Wippenaufzug
Winkelhebelfeder:2 Loch/Löcher
Ausstattung:
  • SCI (indirekte Zentralsekunde)
  • QG (Datum (Fenster))
  • RDR (Datumskorrektur)
Referenzen: Flume: K3 -
Inventarnummer:16011

Anwendungsgalerie

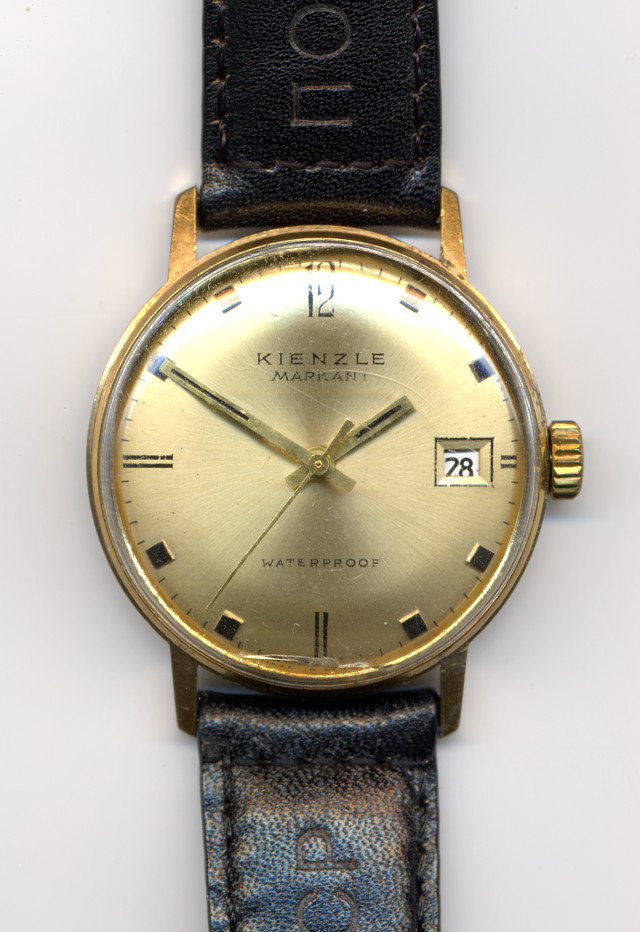

Kienzle 058b12: Kienzle Markant Herrenuhr

Kienzle Markant Herrenuhr

Kienzle 058b12: Kienzle Markant Herrenuhr

Kienzle Markant Herrenuhr

Dieses Werk (und beide Uhren) wurde von Erwin gespendet. Ganz herzlichen Dank dafür!
