Beschreibung

1954 brachte die schweizerische ETA eine völlig neu und modern konstuierte Serie an Handaufzugs- und Automaticwerken auf den Markt, deren Basiswerk das ETA 2390 mit einem Durchmesser von 10 1/2 Linien ist. Erstmalig wurde hier auf das Prinzip des fehlenden zentralen Minutenrads gesetzt, um damit das Spiel des Minutenrads (normalerweise niedrig verzahnt) zu minimieren. Dieses “System ETA”, das von Heinrich Stamm entwickelt wurde, wurde natürlich auch patentiert, unter der schweizer Patentnummer CH297900A.

Ein weiterer praktischer Nebeneffekt ist, dass mehr Platz für die Unruh und das Federhaus zur Verfügung standen.

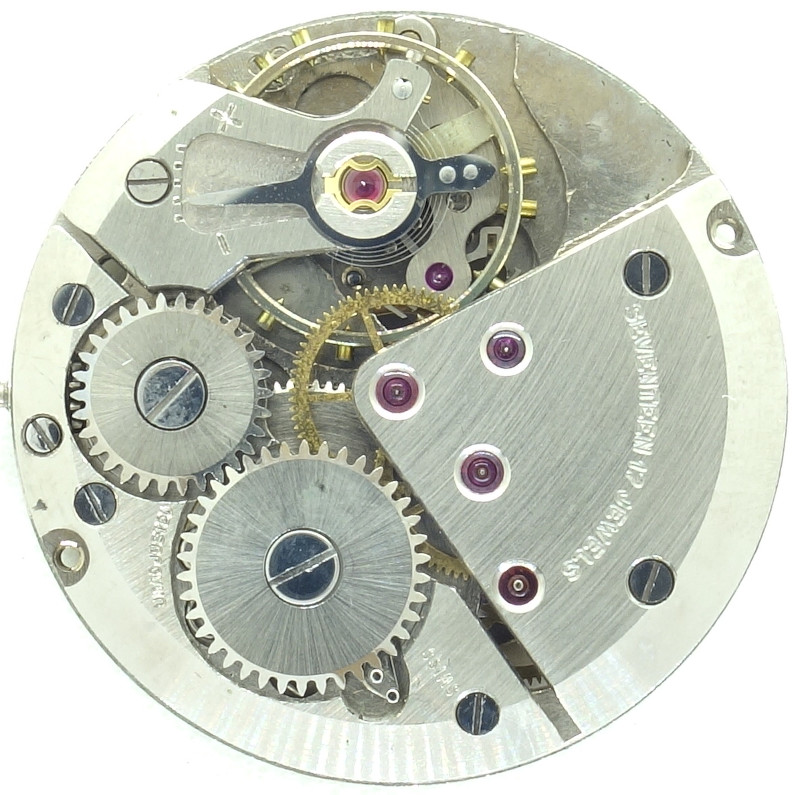

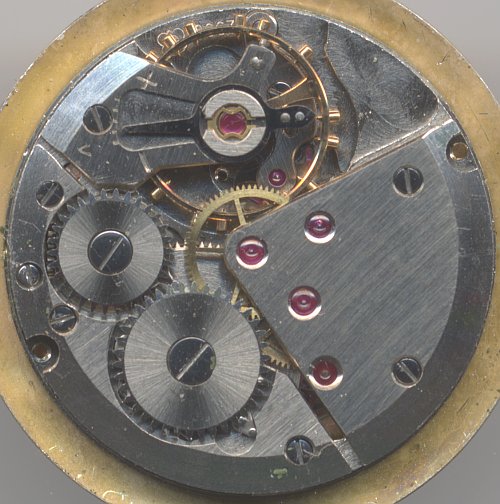

Ausführung mit Glucydur-Schraubenunruh

Ausführung mit Glucydur-Schraubenunruh

Es war, wie damals üblich, in unterschiedlichen Ausführungen erhältlich. Je nachdem, wieviel der Abnehmer zu zahlen bereit war, gab es unterschiedliche Unruh-Ausführungen und eine unterschiedliche Anzahl an (Deck-)Steinen, sowie Stoßsicherungen je nach Gusto.

Grundplatine

Grundplatine

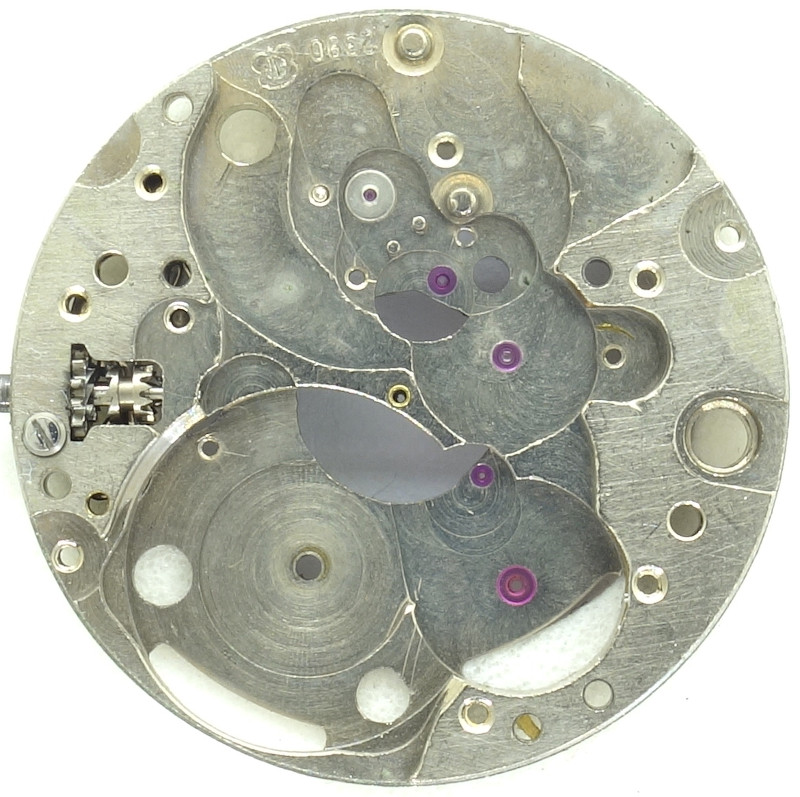

Die Grundplatine verrät nicht nur, dass das Werk qualitativ sehr gut ausgeführt ist - alle wichtigen Lager sind mit Steinen ausgekleidet, sondern auch, dass das Räderwerk in der damals modernsten Art und Weise konstruiert ist, mit Verzicht auf ein direkt angetriebenes werksseitiges Minutenrad.

Räderwerk

Räderwerk

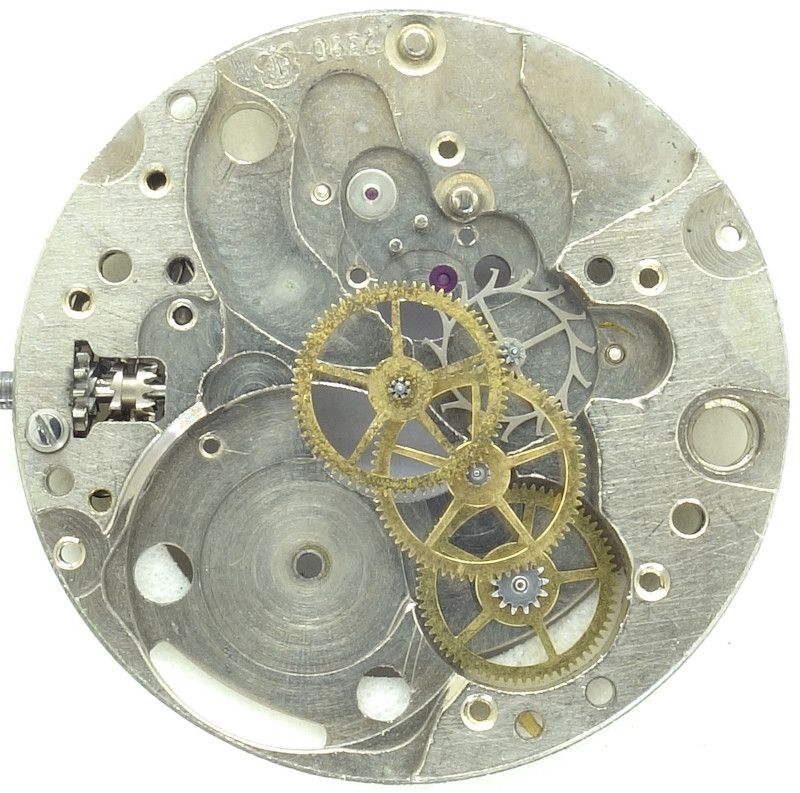

Das Federhaus treibt das Großbodenrad an, gefolgt von Kleinbodenrad, Zentralsekundenrad und schließlich dem Stahl-Ankerrad.

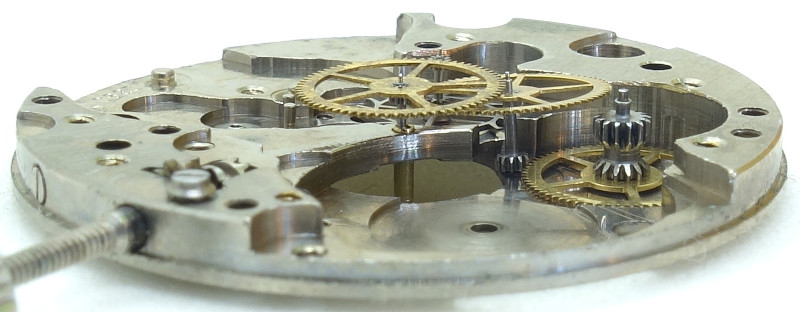

Seitenansicht des Räderwerks

Seitenansicht des Räderwerks

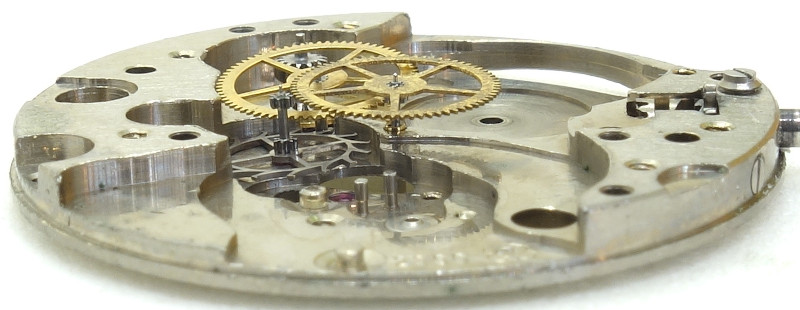

Das Großbodenrad muß mit einem stark ausgeführten Trieb versehen sein, da auf es die volle Kraft des Federhauses einwirkt.

Das Zeigerwerk wird dagegen auf der Zifferblattseite über das Kleinbodenrad angetrieben.

andere Seitenansicht

andere Seitenansicht

Als Gangregler kommt eine Schraubenunruh (in späteren Ausführungen auch eine schraubenlose Ringunruh) und eine schweizer Palettenankerhemmung zum Einsatz.

Die Unruh ist natürlich bereits stoßgesichert und schlägt gemächlich mit 18000 Halbschwingungen pro Stunde.

Einen beweglichen Spiralklötzchenträger sucht man noch vergeblich, dafür ist die wirksame Länge der Unruhspirale über einen langen Rückerzeiger justierbar.

Gesperr

Gesperr

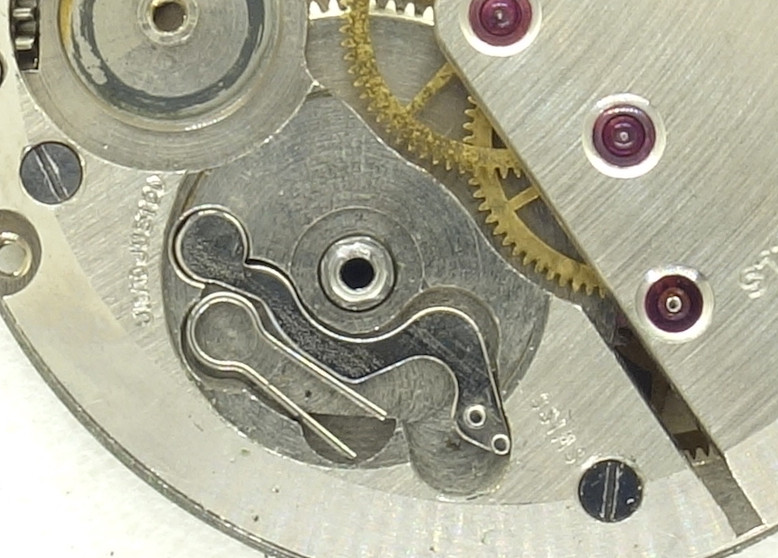

Das Gesperr, das sich unter dem Sperrad befindet, ist eine geniale, platzsparende Konstruktion, die auch optisch zu überzeugen weiß.

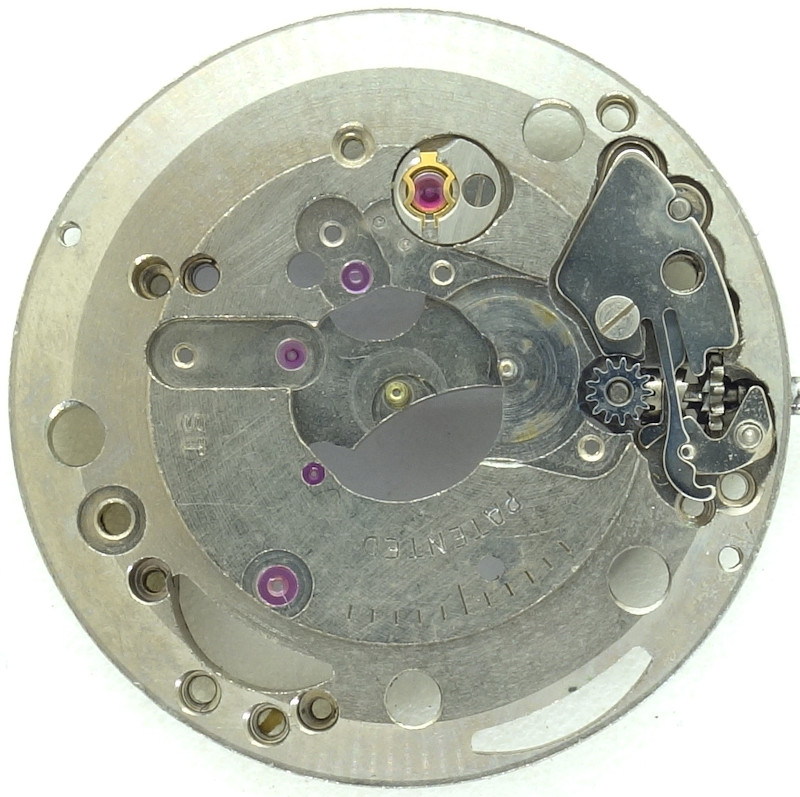

leere Zifferblattseite

leere Zifferblattseite

Auf der leeren Zifferblattseite sieht man, dass das Minutenrad auf die zentrale Achse gesteckt wird, und vom Kleinbodenrad bei 8 Uhr angetrieben wird. Dieses Konstruktionsprinzip hat ETA bis zum heutigen Tag beibehalten.

Minutenrad

Minutenrad

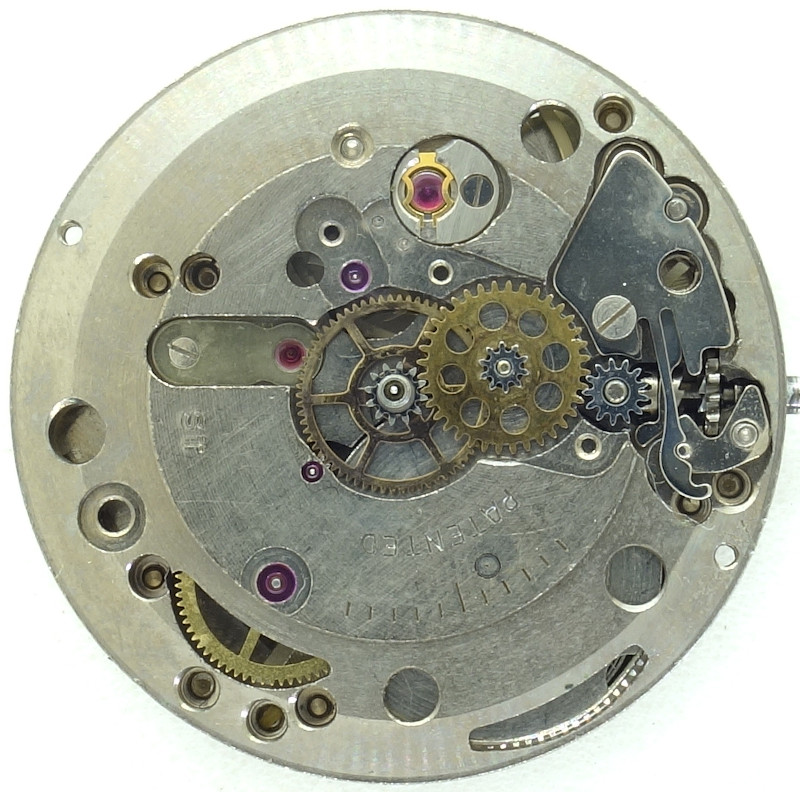

Das zentrale Minutenrad steht mit seinem Außenkranz im Eingriff mit dem Kleinbodenrad. Das Minutenrohr ist auf ihm mit einer Rutschkupplung befestigt und treibt über das Wechselrad das Stundenrad an.

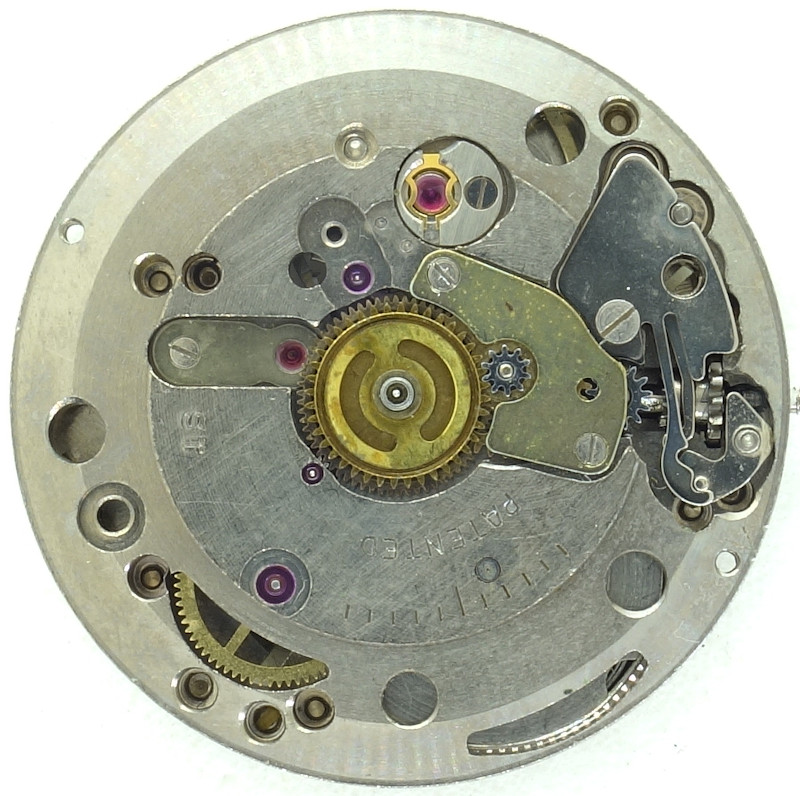

ETA 2390: Zifferblattseite

ETA 2390: Zifferblattseite

Die Tatsache, dass das Konstruktionsprinzip dieses Werks bis heute praktisch unverändert in den gängigen ETA-Automaticwerken verwendet wird, zeigt, wie wegweisend seinerzeit diese Konstruktion war.

Technische Daten

Hersteller:ETA
Kaliber:2390
Anzahl Steine:17
Hemmung:Anker
Unruh-Ausführungen: Glucydur-Schraubenunruh (zweischenklig)
Nickel-Schraubenunruh (zweischenklig)
Stoßsicherung(en): Incabloc
Unruhlagerung / Richtung Spirale:Uhrzeigersinn
beweglicher Spiralklötzchenträger:nein
Regulierorgan:Rückerzeiger mit langem Arm
Werksaufbau:
  • Anker
  • Ankerrad, Sekundenrad, Kleinbodenrad, Großbodenrad
  • Federhaus
Bauweise:Massivbau
Aufzugstyp:Kupplungsaufzug
Winkelhebelfeder:2 Loch/Löcher
Ausstattung:SCD
Funktionen:Stunde, Minute, Sekunde
Halbschwingungen pro Stunde:18000
Größe:10 1/2''' (gemessen: 23,2mm)
Produktionszeitraum:1954 - 1972
Literatur: Flume: 1957 32
Inventarnummer:20039

Anwendungsgalerie

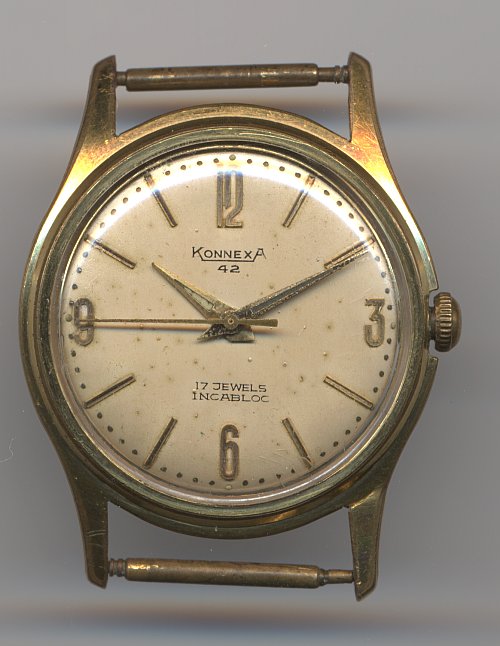

Konnexa 42 Herrenuhr

Konnexa 42 Herrenuhr

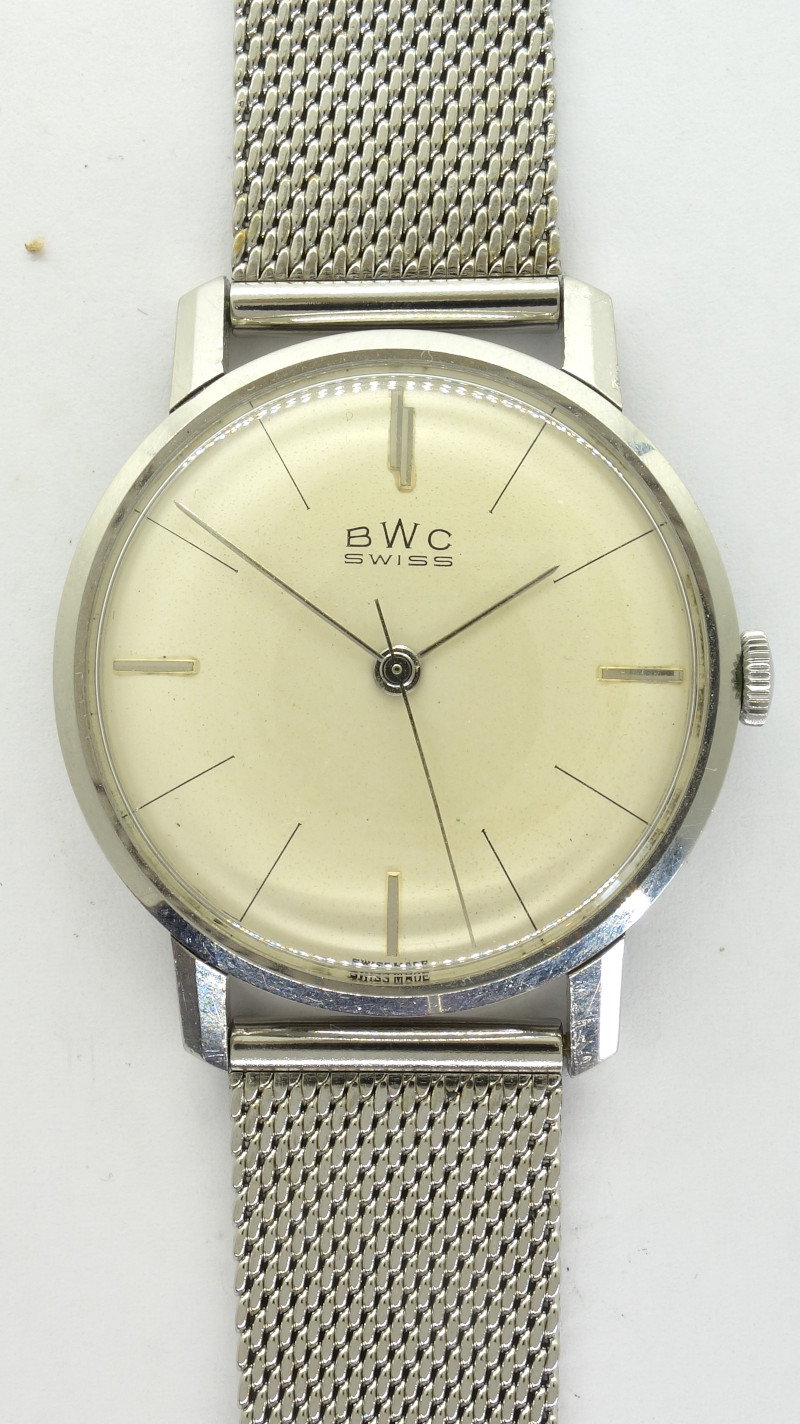

BWC Herrenuhr
